8-Port PoE+ Gigabit Switch mit PoE-Passthrough
Strom

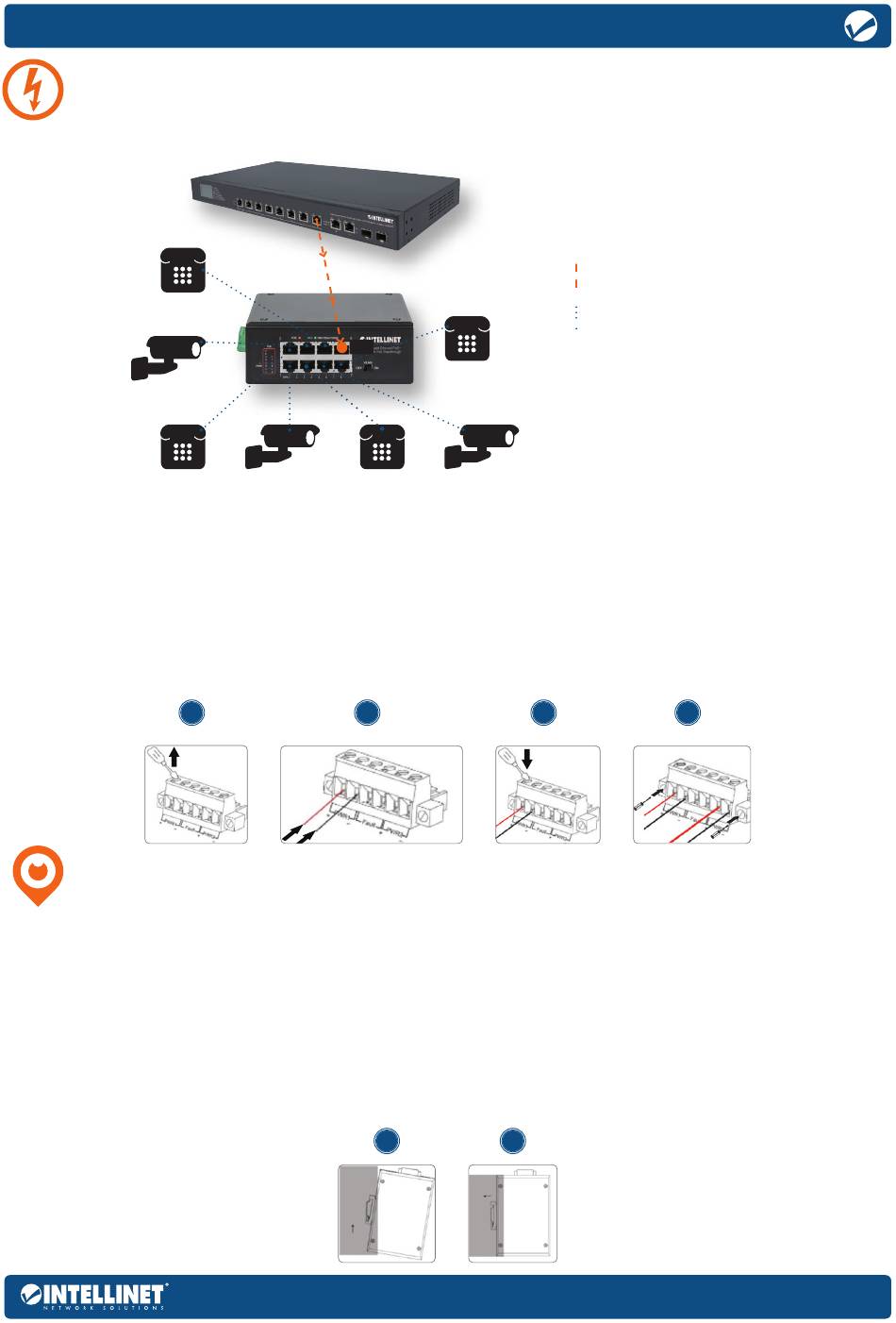

A) PoE-Passthrough
PD
PD
PD
B) Installation der Klemmleiste
HINWEIS: Vergewissern Sie sich, dass die Stromversorgung vor Beginn abgeschaltet/getrennt ist!
1 Lösen Sie die entsprechenden Schrauben.
2 Führen Sie die freiliegenden Stromkabel in die entsprechenden Steckplätze ein
(Pluskabel in den Plus-Steckplatz; Minuskabel in den Minus-Steckplatz).
3 Ziehen Sie die entsprechenden Schrauben an, um die Kabel zu fixieren. (Falls
gewünscht, wiederholen Sie die Schritte 1 - 3 am zweiten Eingangspaar.)
4 Setzen Sie die Leiste in das Gerät ein und ziehen Sie die Schrauben fest.
Nutzungsumgebung
Desktop-Installation
Er wird empfohlen, den Switch vor der Nutzung folgendermaßen:
• aufzustellen auf ebenem Untergrund, der das Gewicht des Switches (und evtl. anderer Gegenstände) trägt,
• mit mindestens 25 mm Abstand zu allen Seiten für angemessenen Luftdurchsatz, fern
von anderen Übertragungsgeräten wie Radios, Breitband- verstärker, etc.
DIN-Schienenmontage
1 DIN-Schienenhalterung mit Schrauben am Gerät befestigen, Winkelhalterung auf DIN-Schiene.
2 Schieben Sie das Gerät ein, bis es einrastet.
PoE Switch / Injector
PSE
PD
PD
1
PD
PD PD
2
1 2
PSE (Power Sourcing Equipment)
Strom & Daten (bis zu 95 W)
PD (Powered Device)
Strom & Daten
3 4
