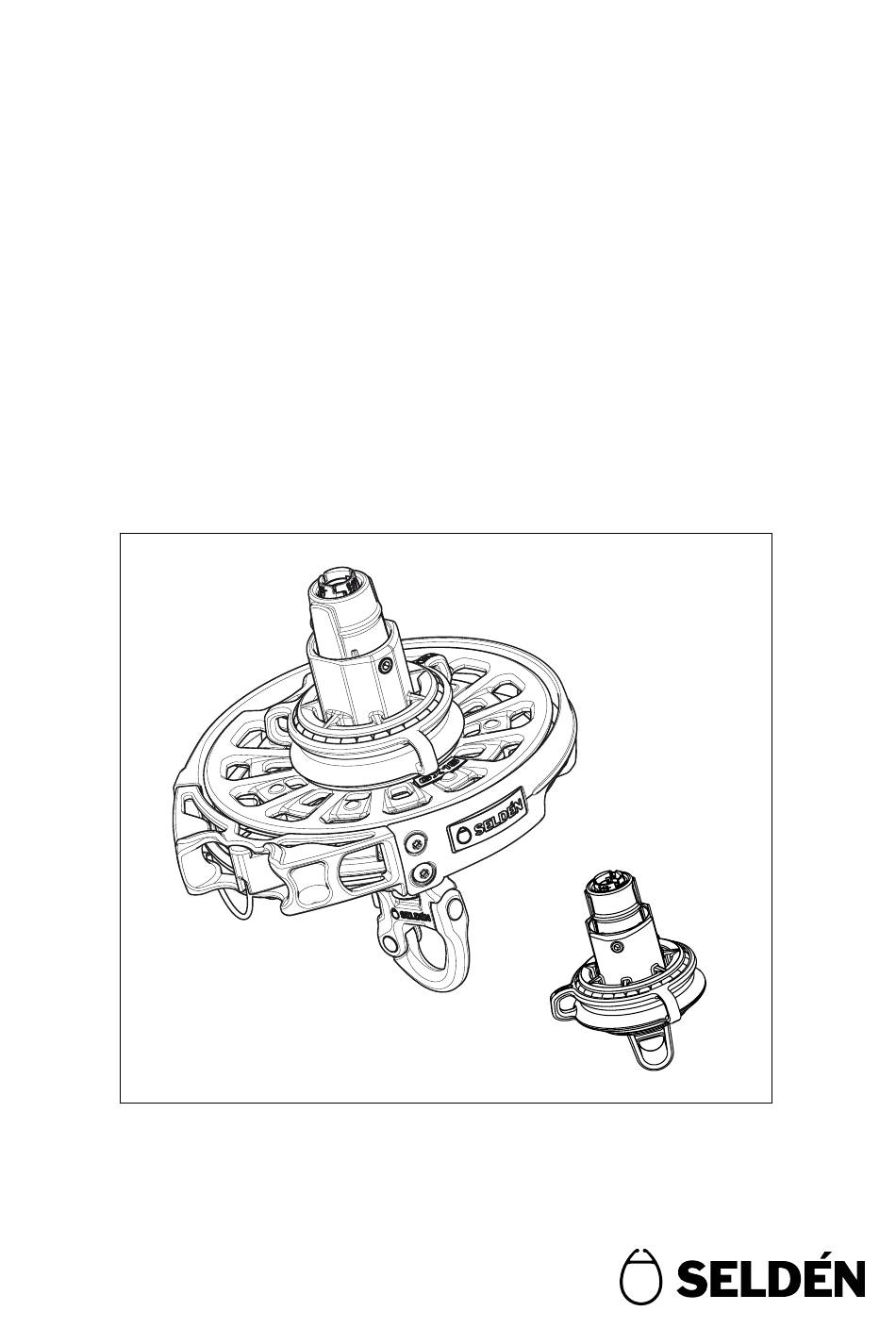

- Seite 1 597-077-T 2015-04-22 Montage- und Gebrauchsanleitung für GX7.5, GX10, GX15 & GX25 Seldén Furling System für Gennaker/Asymmetrische Spinnaker Seldén Freilaufadapter für CX Furler (für GX-Funktion) GX7.5/CX10, GX10/CX15, GX15/CX25 & GX25/CX45...
-
Seite 2: Produktinformation
Seldén Freilaufadapter für CX Furler (für GX-Funktion) Art.-Nr. Sichere Max. Passend System Basis-Satz Arbeitslast empfohlene für mit Topwirbel Segelfläche CX-System GX7.5 adapter 545-028-10 50 m CX10 GX10 adapter 545-128-10 80 m CX15 GX15 adapter 545-228-10 115 m CX25 GX25 adapter... -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Produktinformation Aufbau des GX Basis System Abzugsmaße für Seldén GX Längenberechnung für das AT Cable Berechnungstabelle für das AT Cable Maße des GX-Freilaufadapters für CX Abzugsmaße für GX-Freilaufadapter in Kombination mit CX-Trommel Längenberechnung für das AT Cable (mit Adapter) Berechnungstabelle für das AT Cable (mit Adapter) u. -
Seite 4: Aufbau Des Gx Basis System
Abb. 2a 2.1 Abzugsmaße für Seldén GX Maße zur Errechnung von ATL (AT-Cable Länge) und MSS (max. AT-Cable Segellänge) Ø mm System GX7.5 GX10 GX15 GX25... -
Seite 5: Längenberechnung Für Das At Cable
Max. Segelhöhe Länge zwischen Fallschäkel und Anschlagpunkt an Deck bzw. Gennakerbaum Standardabzug (Empfehlung): GX7.5 & GX10 = 100 mm GX15 & GX25 = 150 mm Abzug für Fallwirbel Abzug für unteren Wirbel Abzug für Trimmwirbel, falls einer verwendet werden soll Andere Abzüge... -
Seite 6: Maße Des Gx-Freilaufadapters Für Cx
3.1 Abzugsmaße für GX-Freilaufadapter in Kombination mit CX-Trommel System Adapter Abzug für Abzug für Abzug für Art.-Nr Adapter CX-Trommel Adapter GX7.5 adapter - CX10 545-028-01 GX10 adapter - CX15 545-128-01 GX15 adapter - CX25 545-228-01 GX25 adapter - CX45 545-428-01 1) Gleiche Maße für CX40 und CX45.. -
Seite 7: Längenberechnung Des At Cable (Mit Adapter)
Berechnungsstabelle für das AT Cable (mit Adapter) und max. Segellänge AT-Cable Länge Max. Segellänge Gesamtlänge zwischen Fallschäkel und Anschlagpunkt an Deck/Baum. Empfohlene Standard Abzüge: GX7.5 & GX10 = 100 mm GX15 & GX25 = 150 mm Gesamte Systemlänge Abzug für Fallwirbel Abzug für Adapter Abzug für CX Trommel... -
Seite 8: Montage Der Tauwerk-Terminals
Montage der Tauwerk-Terminals Der Toppwirbel und das untere Trommelteil haben beide Spezialterminals zur Montage des AT-Cable. Wir empfehlen, zuerst ein Terminal komplett zu montieren und danach das andere. Kürzen Sie das AT-Cable nicht, bevor Sie das erste Terminal fertig montiert haben. Die Terminals mit dem Konussystem sind geeignet für die AT-Cable von Seldén. - Seite 9 Schieben Sie den inneren Mantel gegen das AT- Cable, um die einzelnen Fasern zu lösen. Lösen Sie die Fasern von den Seelensträngen und schneiden Sie die Fasern am Ende mit einer Schere ab. Teilen Sie die Seelenstränge in drei gleich starke Stränge, deren Enden Sie mit Tape sichern.
- Seite 10 Ziehen Sie die drei Stränge auf den Konen nach oben und sichern sie am Ende mit Tape. Schieben Sie die Hülse über die Konen mit den Strängen. Nehmen Sie das unter Punkt 12 aufgebrachte Tape ab und ziehen Sie kräftig an den einzelnen Strängen, während Sie gleichzeitig die Hülse fest in der Gegenrichtung auf die Konen pressen.
-
Seite 11: Einlegen Der Endlosleine
Cockpit geführt. Alternativ kann mit einer kurzen Endlosleine auf dem Vordeck gearbeitet werden. Mit einer längeren Endlosleine kann effizienter gearbeitet werden, weil die Vorspannung auf die Leinenlänge eine gleichmäßigere Drehung des Linedrivers bewirkt. Endlosleine System GX7.5 Ø8 GX10 Ø8 GX15 Ø10 GX25 Ø12... -
Seite 12: Bedienung
6. Bedienung Anbringung des Segels Bringen Sie den Segelkopf am Toppwirbel an. Nicht zu eng knoten, damit sich das Segel noch um 180° drehen kann. Montieren Sie eine Leine/Talje an den Ring über der Trommel, die eine Einstellung der Vorliekspannung ermöglicht. -
