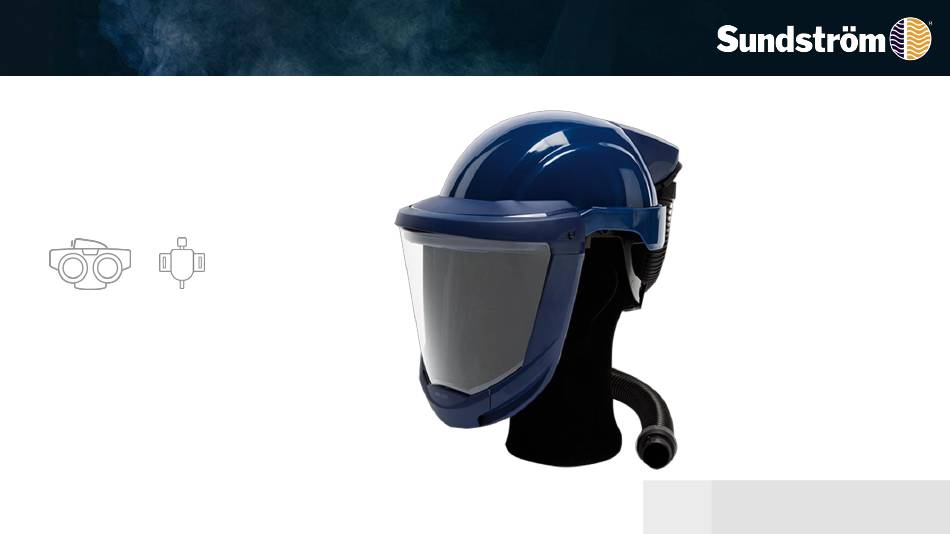

- Seite 1 Bedienungsanleitung SR 580 Helmet mit Visier Ausgabe: 03 OI06H-8019 SR 580 2020-06-05...
-
Seite 2: Allgemeine Information
SR 580 können zusammen mit der Gebläseeinheit SR 500 EX in explosiven Umgebungen verwendet werden. SR 580 can also be used together with compressed air attachment SR 507 (fig. 1). This combination forms a breathing apparatus designed for continuous air flow, for connection to a compressed air supply in accordance with EN 14594:2005. - Seite 3 Unpacking SR 580 Packing list: • Complete SR 580 • Breathing hose • User instructions • Cleaning tissue OI06H-8018 SR 580 2020-05-18...
- Seite 4 1.1 Check that the O-ring of 1.3 Mount the hose with the the hose is in place and is nut in the helmet. undamaged. 1.2 Check that the thread is 1.4 Mount the hose in the fan. OI06H-8018 SR 580 2020-05-18...
- Seite 5 Markierung auf dem Rohr (175 l/min) oder kurz darüber schweben. Falls der Mindestdurchfluss nicht erreicht wird, prüfen Sie, - ob der Durchflussmesser senkrecht steht, - ob die Kugel sich frei bewegen kann - und der Beutel dicht am Schlauch anliegt. OI06H-8019 SR 580 2020-06-05...
- Seite 6 Helm vorn und hinten 3.2 Heben Sie das Visier an vorgenommen werden. und setzen Sie den Helm auf. Stellen Sie bei Bedarf die Breite des Helmes mit dem Knopf ein, der sich auf der Rückseite des Gestells befindet OI06H-8019 SR 580 2020-06-05...
- Seite 7 Sie können den zeigt an, dass das Visier Winkel des Helmanschlusses komplett abgesenkt ist bei Bedarf einstellen. 3.5 Führen Sie einen Finger in die Gesichtsdichtung ein und bewegen Sie ihn entlang der Kontaktfläche, um den Sitz zu überprüfen. OI06H-8019 SR 580 2020-06-05...
-
Seite 8: Ausatmungsmembran Austauschen
Ventilklappe vom Ventilsitz. 4.2 Ziehen Sie die Membran 4.4 Drücken Sie die heraus. Ventilklappe fest in Position. Ein "Klicken„ zeigt an, dass Prüfen Sie und bei Bedarf sie eingerastet ist. reinigen Sie die Dichtungsrille im Ventilsitz. OI06H-8019 SR 580 2020-06-05... -
Seite 9: Visier Austauschen
5. Visier austauschen 5.3 Nehmen Sie das Visier 5.1 Nehmen Sie die Gesichtsdichtung aus dem Kopfgestell heraus. 5.2 Entfernen Sie den unteren Visierrahmen. OI06H-8019 SR 580 2020-06-05... - Seite 10 Dichtung, so dass der Einpassvorgang leichter geht. 5.5 Passen Sie den unteren 5.7 Befestigen Sie die Haken Visierrahmen in den Helm am Kopfgestell. ein, indem Sie ihn in Position schieben. Ein "Klicken" zeigt an, dass er eingerastet ist. OI06H-8019 SR 580 2020-06-05...
-
Seite 11: Gesichtsdichtung Austauschen
6.3 Nehmen Sie die Gesichtsdichtung aus dem Gesichtsdichtung heraus, Kopfgestell heraus. indem Sie am Rahmen solange ziehen, bis die Stifte aus den Löchern im Visier herauskommen. Entfernen Sie die Gesichtsdichtung. 6.2 Entfernen Sie den unteren Visierrahmen. OI06H-8019 SR 580 2020-06-05... - Seite 12 Drücken Sie am Rahmen der Gesichtsdichtung entlang, bis sie auf dem unteren 6.6 Befestigen Sie die Haken Visierrahmen sicher sitzt. am Kopfgestell. Achten Sie darauf, dass der Stift und die Lippe auf beiden Seiten befestigt sind. OI06H-8019 SR 580 2020-06-05...
-
Seite 13: Schweißband Austauschen
7.3 Legen Sie das Gesichtsdichtung aus dem Klettverschluss-Band mit der Kopfgestell heraus. rauen Seite auf das Stirnband und die Rille nach oben. 7.2 Nehmen Sie das 7.4 Befestigen Sie die Haken der Schweißband ab. Gesichtsdichtung am Kopfgestell. OI06H-8019 SR 580 2020-06-05... -
Seite 14: Dichtung Austauschen
8. Dichtung austauschen 8.1 Schrauben Sie den 8.3 Passen Sie die neue Schlauch vom Helm los. Dichtung ein. 8.2 Nehmen Sie die Dichtung aus dem Flansch. OI06H-8019 SR 580 2020-06-05... - Seite 15 Bei Bedarf kann das Produkt zur Desinfektion mit einer 70%igen Ethanol- oder Isopropanollösung eingesprüht werden. Hinweis: Reinigen Sie niemals mit Lösungsmitteln. 9.1 Reinigen Sie die Ausatmungsmembran und den Ventilsitz, und prüfen Sie, dass der Ventilsitz intakt ist. Reinigen Sie die Ventilkappe innen und außen. OI06H-8019 SR 580 2020-06-05...
- Seite 16 Schäden zu erkennen sind. • Dichtung in Ausatmungs- Der Helm sollte innerhalb von fünf (5) Jahren ab Herstellungsdatum membran austauschen bzw. innerhalb von drei (3) Jahren ab der ersten Benutzung verwendet werden, je nachdem, was zuerst eintritt. OI06H-8019 SR 580 2020-06-05...
