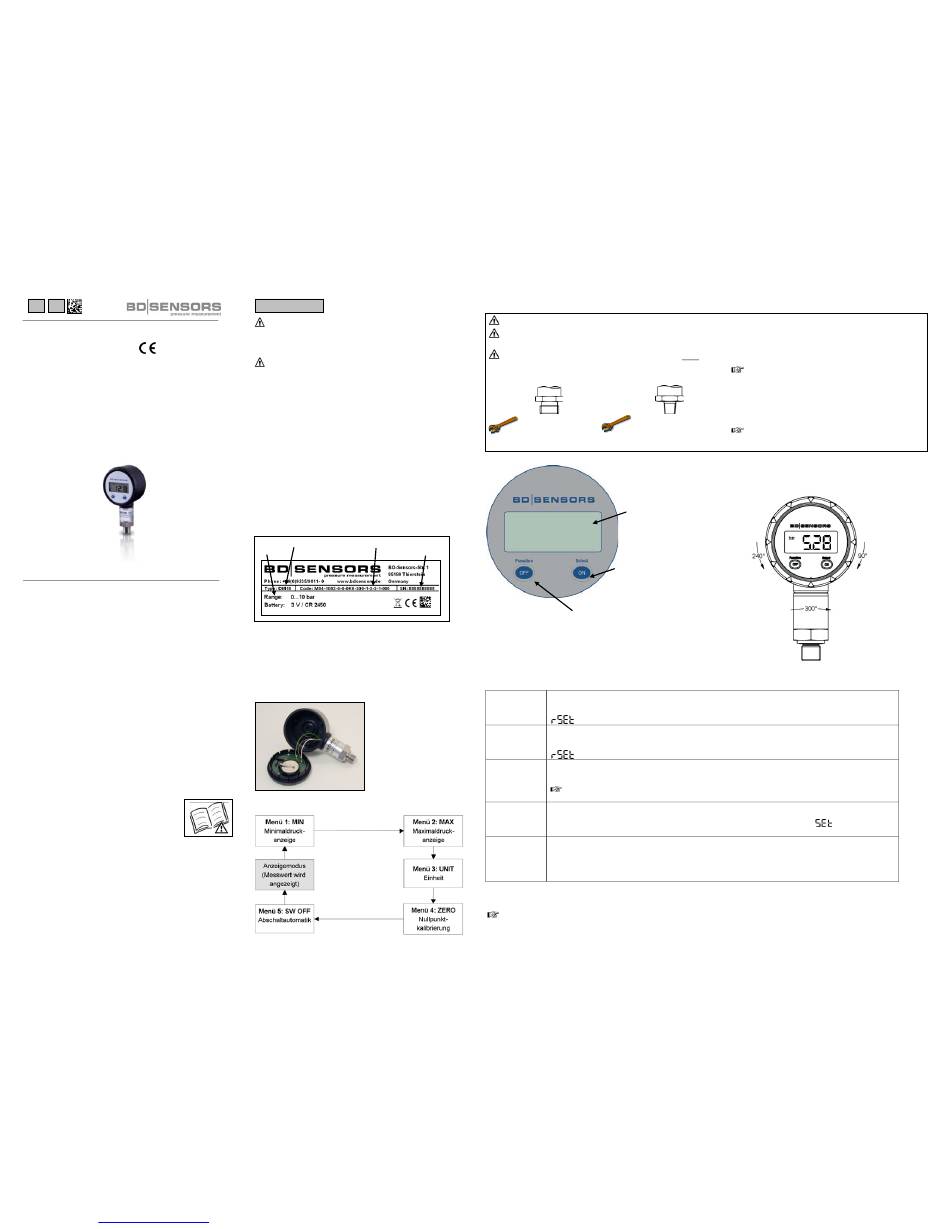

Montageanleitung /
Mounting instructions
Digitalmanometer / Digital pressure gauge
DM 10
www.bdsensors.com
Zentrale
Headquarters
BD SENSORS GmbH
BD-Sensors-Str. 1
D - 95199 Thierstein
Deutschland / Germany
Tel.: +49 (0) 92 35 / 98 11-0
Fax: +49 (0) 92 35 / 98 11-11
Osteuropa / Russland /
Eastern Europe Russia
BD SENSORS s.r.o. BD SENSORS RUS
Hradištská 817 39a, Varshavskoe shosse
CZ - 687 08 Buchlovice RU - Moscow 117105
Tschechische Republik / Russland /
Czech Republic Russia
Tel.: +42 (0) 5 72 / 4 11-0 11 Tel.: +7 (0) 9 59 81 / 09 63
Fax: +42 (0) 5 72 / 4 11-4 97 Fax: +7 (0) 9 57 95 / 07 21
Diese Montageanleitung stellt einen Auszug
aus der ausführlichen Betriebsanleitung dar.
Bitte laden Sie sich diese auf unserer Home-
page herunter, falls Sie nicht mit dem Produkt
vertraut sind.
These mounting instructions are an excerpt from the complete
operating manual. It may be downloaded from our homepage, if
you are not familiar with the device.
http://www.bdsensors.de/produkte/download/anleitungen
http://www.bdsensors.com/products/download/manuals
– Technische Änderungen vorbehalten –
– Technical modifications reserved –
Downloaded from www.Manualslib.com
Deutsch
WARNUNG! Um Gefährdungen des Bedienpersonals und
Schäden am Gerät auszuschließen, müssen die beschrie-
benen Arbeiten von qualifiziertem Fachpersonal durchge-
führt werden.
WARNUNG! Halten Sie sich an Sicherheitshinweise und
Handlungsanweisungen, die in der Betriebsanleitung auf-
geführt werden. Zusätzlich sind die geltenden Unfallverhü-
tungsvorschriften, Sicherheitsbestimmungen sowie landes-
spezifische Installationsstandards und die anerkannten
Regeln der Technik einzuhalten.
Haftungsbeschränkung
Bei Nichtbeachtung der Betriebsanleitung, unsachgemäßer
Verwendung, Veränderung oder Beschädigung des Gerä-
tes übernimmt der Hersteller keine Haftung.
Bestimmungsgemäße Verwendung
Stellen Sie sicher, dass das Messmedium mit den medien-
berührten Teilen verträglich und das Gerät uneinge-
schränkt für die Anwendung geeignet ist. Die im aktuellen
Datenblatt aufgeführten technischen Daten sind verbindlich
und müssen unbedingt eingehalten werden.
Produktidentifikation
Nenn-
Typenbezeichnung Bestellcode
druck
Batteriewechsel
Um die Batterien zu wechseln gehen Sie folgendermaßen
vor:
- Nehmen Sie die Abdeckung ab und wechseln Sie die
Batterie.
- Verschließen Sie anschließend das Gerät wieder
ordnungsgemäß.
Aufbau des Menüsystems
manuals search engine
Montage
WARNUNG! Montieren Sie das Gerät immer im druck- und stromlosen Zustand!
WARNUNG! Verwenden Sie zur Abdichtung eine geeignete Dichtung, entsprechend dem Messstoff und dem zu messenden
Druck. Für Anschlüsse nach DIN 3852 verwenden Sie
Verwenden SIE (bei Anschluss nach DIN 3852) KEIN ZUSÄTZLICHES DICHTMATERIAL WIE WERG, HANF ODER
TEFLONBAND!
Anschluss nach DIN 3852
G1/4":ca. 5 Nm
Die angegebenen Anzugsmomente dürfen nicht überschritten werden!
Anzeige- und Bedienmodul
Serien-
nummer
Function / OFF -Taste
Select / ON-Taste:
- einschalten des Gerätes
- Auswahl der Druckeinheiten
- Nullpunktkalibrierung
- Konfiguration der Abschaltautomatik
Menüliste
Minimaldruckanzeige
1 MIN
Es wird der Minimaldruck, der während der Messung angelegen hat, in der Anzeige dargestellt.
Um den gespeicherten Wert zu löschen, drücken Sie die Select/ON-Taste. In der Anzeige erscheint
, der Wert wurde zurückgesetzt.
2 MAX Maximaldruckanzeige
Es wird der Maximaldruck, der während der Messung angelegen hat, in der Anzeige dargestellt.
Um den gespeicherten Wert zu löschen, drücken Sie die Select/ON-Taste. In der Anzeige erscheint
, der Wert wurde zurückgesetzt.
3 UNIT Einstellung der Druckeinheit
einstellbare Einheiten: bar, mbar, psi, MPa, mH
Mit der Select/ON-Taste wird die gewünschte Einheit angewählt und aktiviert.
Die mögliche Auswahl an Einheiten orientiert sich an der Genauigkeit des Gerätes und variiert in
Abhängigkeit vom Druckbereich.
4 ZERO Nullpunkt
Stellen Sie bei dem ausgegebenen Wert in Bezug auf den Nullpunkt Abweichungen fest, können Sie die
Anzeige durch drücken der Select/ON-Taste neu kalibrieren. Im Display erscheint
zurückgesetzt. Bei einem vom Umgebungsdruck abweichenden Nullpunkt ist eine Druckreferenz nötig.
5 SW OFF Konfiguration der Abschaltautomatik
Mit der Select/ON-Taste wird die gewünschte Abschaltautomatik ausgewählt.
Zuordnung der einstellbaren Ziffern:
"0": Abschaltautomatik ist ausgeschaltet
"1" – "5": Automatische Abschaltung nach 1 bis 5 Minuten
Das Menüsystem wird automatisch nach 10 Sek. verlassen, der zuletzt eingestellte Wert wurde gespeichert. Werden alle
Menüpunkte "durchblättert" wird nach
Bei der Konfiguration der Einheit erfolgt eine Umrechnung des Messbereiches in die neue Einheit erst nach Verlassen des
Menüsystems. Je nach Druckbereich können nicht alle Einheiten verwendet werden.
Beachten Sie, dass durch die Montage keine unzu-
NPT-Anschluss
lässig hohen
Druckanschluss auftreten, da diese zu einer Ver-
schiebung der Kennlinie oder zur Beschädigung füh-
ren könnten. Dies gilt ganz besonders für sehr kleine
Druckbereiche sowie für Geräte mit einem Druckan-
schluss aus Kunststoff.
1/4" NPT: ca. 30 Nm
Weitere wichtige Informationen entnehmen Sie bitte
der ausführlichen Bedienungsanleitung
Ausrichtung des Anzeigemoduls
Um eine einwandfreie Ablesbarkeit auch bei ungewöhnlichen
Einbaulagen zu gewährleisteten, kann die Anzeige in die
gewünschte Position gedreht werden.
Display
Select / ON -Taste
Function / OFF-Taste:
- ausschalten des Gerätes
- "blättern" im Menüsystem
O
2
SW OFF
das Menüsystem verlassen.
mechanischen Spannungen am
.
, der Wert wurde
