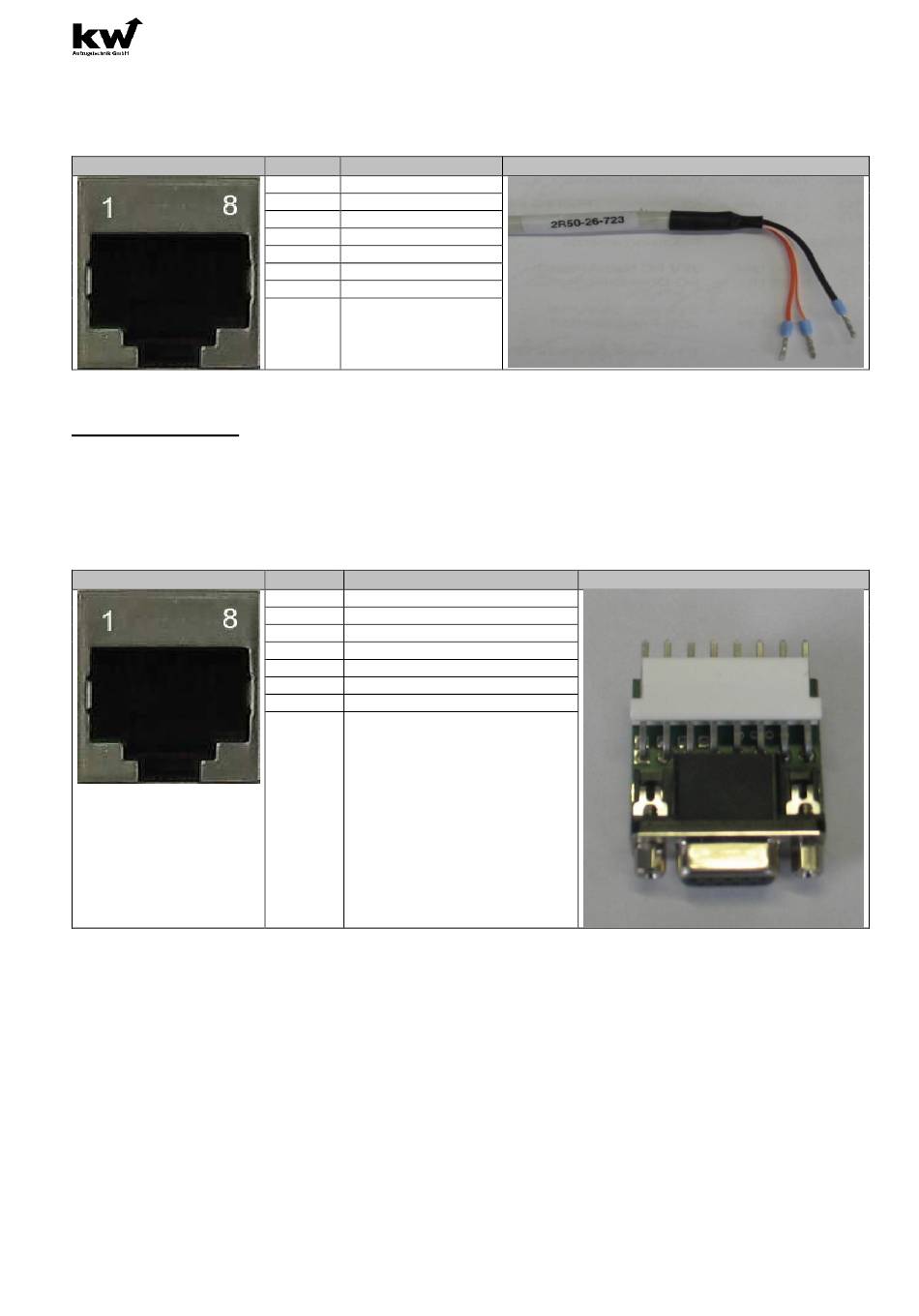

Wie bereits im Kapitel 2.10 beinhaltet die RJ-45 Buchse das Liftbusinterface, die für viele Busprotokolle einstell-
bar ist. Die ersten drei Pins stellen die Busverbindung dar.
RJ-45Anschluß-G90
Thyssen LS-2 Bus
Wie bereits im Kapitel 2.11 erwähnt stellt das Liftbusinterface ebenfalls das Protokoll für den Thyssen Liftbus LS-
2 zur Verfügung. Damit können die Frequenzumrichter der Baureihe GOLIATH-90 an den Steuerungen der Bau-
reiche Thyssen-Graz LS-2 betrieben werden. Zum Anschluss am LS-2 Bus steht eine Interfacekarte zur Verfü-
gung.
RJ-45Anschluß-G90
GOLIATH-90-V126-D
Pin Bedeutung
Pin 1 RS-485 Kanal B
Pin 2 RS-485 Kanal A
GND – 0V DC
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin Bedeutung
Pin 1 RS-485 Kanal B
Pin 2 RS-485 Kanal A
GND – 0V DC
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
25.03.2020
Betriebsanleitung Goliath-90
Kollmorgen DCP-3 Kabel Nr. 2R50-26-723
Interfacekarte Thyssen LS-2 Bus
