BEDIENUNGSANLEITUNG
DE
77-2937-R2 (9/2018)

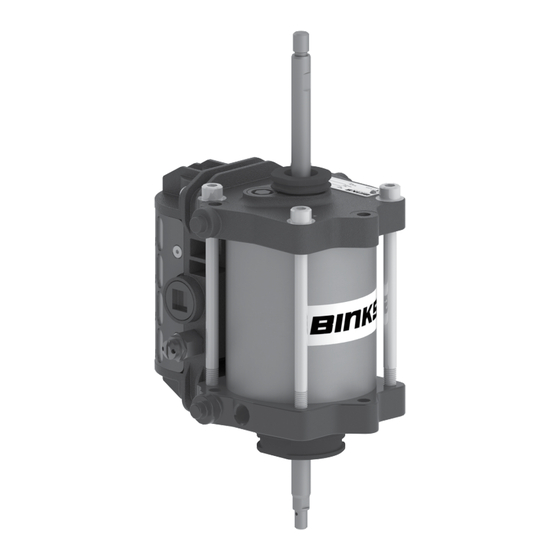

AX85SD LUFTMOTOR-BAUGRUPPE
Patent 7.603.855
SPEZIFIKATIONEN
Maximaler Lufteingangsdruck:
Max. empfohlene kontinuierliche Hubfrequenz:
Luftverbrauch bei 20 Doppelhüben/min
und 116 psi (8 bar) Lufteingangsdruck:
Max. Betriebstemperatur:
Lufteinlass-Anschluss:
20 Doppelhübe/min
5,2 SCFM (147 LPM)
Kolbendurchmesser:
3,3 Zoll (85 mm)
Hublänge:
Geräuschpegel:
Gewicht:
DE-1 / 12
116 psi (8 bar)
160°F (71°C)
3/8" BSP (IG)
3 Zoll (75 mm)
96,2 dB
6,5 lbs (2,9 kg)
www.carlisleft.com
loading

Verwandte Anleitungen für Carlisle Binks AX85SD

Inhaltszusammenfassung für Carlisle Binks AX85SD

  • Seite 1 BEDIENUNGSANLEITUNG AX85SD LUFTMOTOR-BAUGRUPPE Patent 7.603.855 SPEZIFIKATIONEN Maximaler Lufteingangsdruck: 116 psi (8 bar) Max. empfohlene kontinuierliche Hubfrequenz: 20 Doppelhübe/min Luftverbrauch bei 20 Doppelhüben/min 5,2 SCFM (147 LPM) und 116 psi (8 bar) Lufteingangsdruck: Max. Betriebstemperatur: 160°F (71°C) Lufteinlass-Anschluss: 3/8" BSP (IG) Kolbendurchmesser: 3,3 Zoll (85 mm) Hublänge:...
  • Seite 2 AX85SD LUFTMOTOR-BAUGRUPPE Teile sind im 0115-010631 AX85SD Reparatursatz enthalten. Teile sind im 0115-010217 AX85 Dichtungssatz enthalten. Teile sind im 0115-010226 AX Ventilreparatursatz enthalten. Teile sind im 0115-010213 AX85 Hardware-Satz enthalten. www.carlisleft.com DE-2 / 12 77-2937-R2 (9/2018)
  • Seite 3 AX85SD LUFTMOTOR-BAUGRUPPE BESTELL-NR. BESCHREIBUNG POS.-NR. MENGE 0115-010023 AUSLASSABDECKGITTER 0115-010024 ♣ M4 x 10 FLACHKOPFSCHRAUBE 0115-010022 AUSLASSABDECKUNG 0115-010073 ♣ M4 X 12 HALBRUNDSCHRAUBE 0115-010019 SCHNELLENTLÜFTUNGSVENTILKÄFIG 0115-010021 ♠♦♥ O-RING 0115-010020 ♠♥ MEMBRAN 0115-010026 ♣ M6 x 35 HALBRUNDSCHRAUBE 0115-010097 VENTILBLOCKBAUGRUPPE 0115-010107 ♣ 1/8 BSPT ROHRVERSCHLUSS 0115-010018 ♥...
  • Seite 4 Auf diesem Teileblatt weisen die Begriffe WARNUNG, VORSICHT und HINWEIS wie folgt auf wichtige sicherheitsrelevante Informationen hin: WARNUNG HINWEIS VORSICHT Gefährdungen oder Risikoverhalten, Gefährdungen oder Risikoverhalten, die zu schweren oder tödlichen Wichtige Informationen in Bezug auf die zu Verletzungen oder Produkt- Verletzungen oder großen Installation, Betrieb oder Wartung.
  • Seite 5 AX85SD LUFTMOTOR-BAUGRUPPE WARTUNGSSYMBOLE: = ARTIKELNUMMER = WARTUNGSFOLGE Für Montage umkehren = VASELINE = GEWINDEDICHTUNG PTFE-Band 77-2937-R2 (9/2018) DE-5 / 12 www.carlisleft.com...
  • Seite 6 AX85SD LUFTMOTOR-BAUGRUPPE – WARTUNG 35 mm 10 in-lb [1,1 Nm] MAX. 75 in-lb [8,5 Nm] MAX. WARTUNGSSYMBOLE: = ARTIKELNUMMER = WARTUNGSFOLGE Für Montage umkehren = VASELINE = GEWINDEDICHTUNG PTFE-Band 10 in-lb [1,1 Nm] MAX. 9 mm www.carlisleft.com DE-6 / 12 77-2937-R2 (9/2018)
  • Seite 7 AX85SD LUFTMOTOR-BAUGRUPPE – WARTUNG GEFAHR Sie befinden sich in der Nähe von Magnetfeldern, die die Funktionsweise bestimmter Herzschrittmacher beeinträchtigen können. WARTUNGSSYMBOLE: = ARTIKELNUMMER = WARTUNGSFOLGE HINWEIS VORSICHT Für Montage umkehren Die Abstandsring- und Bei der Handhabung der Magneten (13) Mantelbaugruppe (15) ist ein vorsichtig vorgehen.
  • Seite 8 AX85SD LUFTMOTOR-BAUGRUPPE - FEHLERSUCHE PROBLEM URSACHE ABHILFE Die Pumpe startet Es ist keine Druckluft vorhanden. Die Druckluftversorgung überprüfen. nicht Das System ist blockiert. Die Blockage beheben. Fehlerhafter Betrieb Die Ventilkegel-Baugruppen sind verschlissen. Die Ventilkegel-Baugruppen ersetzen. des Luftmotors, Die Abstandsring- und Mantelbaugruppe Die Abstandsring- und Mantelbaugruppe Luftmotor stoppt ist verschlissen oder verschmutzt.
  • Seite 9 HINWEISE 77-2937-R2 (9/2018) DE-9 / 12 www.carlisleft.com...
  • Seite 10 HINWEISE www.carlisleft.com DE-10 / 12 77-2937-R2 (9/2018)
  • Seite 11 HINWEISE 77-2937-R2 (9/2018) DE-11 / 12 www.carlisleft.com...

  • Seite 12: Garantiebedingungen

    GARANTIEBEDINGUNGEN Dieses Produkt fällt unter die beschränkte Garantie von Carlisle Fluid Technologies für Materialien und Verarbeitung. Bei Verwendung von Bauteilen oder Zubehörteilen anderer Anbieter als Carlisle Fluid Technologies erlischt die Garantie. Die Nichtbeachtung der Leitlinien für die Wartung kann zum Erlöschen der Garantie führen.
