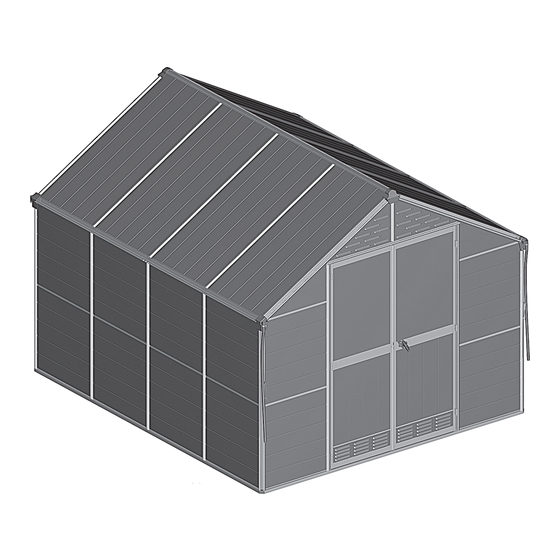

Seite 1 Gerätehaus DELUXE Abbildung: Gerätehaus DELUXE III (4 Felder) Montageanleitung Titel_ABA_Deluxe.pmd 19.05.2008, 16:37...
Seite 2: Inhaltsverzeichnis
Inhalt Montage- und Sicherheitshinweise ....................... 3 Nutzungshinweise / Werkzeugliste ....................... 4 Fundament / Fundamentplan ........................ 5 Verpackungslisten ..........................6 PVC-Plattenpläne........................... 7 Bodenprofil vormontieren ........................9 Eckprofile montieren ..........................14 Giebelprofile vormontieren ........................16 Giebelprofile Dach an Eckprofile montieren ..................20 Querstrebe montieren ..........................
Seite 3: Montage- Und Sicherheitshinweise
Montage- und Sicherheitshinweise Sehr geehrte Kundin, sehr geehrter Kunde, Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Danke, dass Sie sich für unser Produkt zur Montage zur Montage zur Montage zur Montage zur Montage entschieden haben. Wir wünschen Ihnen viel Freude an Ihrem Gerätehaus.
Seite 4: Nutzungshinweise / Werkzeugliste
Nutzungshinweise • Überprüfen Sie alle drei Monate die Schraub- • Das Dach Ihres Gerätehauses ist so recht- verbindungen und ziehen Sie diese ggf. nach. zeitig von Schnee zu räumen, dass keine gefährliche Schneelast auftreten kann. Eine • Überprüfen Sie nach einem stärkeren Wind Schneehöhe von 10 cm bzw.
Seite 5: Fundament / Fundamentplan
Fundament / Fundamentplan Fundament Fundament Fundament Fundament Fundament Fundament aus Beton / Mauerwerk Fundament aus Beton / Mauerwerk Fundament aus Beton / Mauerwerk Fundament aus Beton / Mauerwerk Fundament aus Beton / Mauerwerk Achtung: Das Gerätehaus hat kein extra Die Rechtwinkligkeit des Fundaments ist sehr Fundamentprofil.
Seite 6: Verpackungslisten
Verpackungslisten Gerätehaus DELUXE Sie erhalten die Aluminium-Profile und PVC-Platten Ihres Gerätehauses in mehreren Kartons ver- packt. Im Karton „PVC-Platten Vorderwand“ sind zusätzlich zwei transparente Stegplatten enthalten, die alternativ montiert werden können. Aluminium-Profile: PVC-Platten: DELUXE I (2 Felder) DELUXE I (2 Felder) Aluminium-Profile PVC-Platten Verpackungs-Nr.
Seite 7: Pvc-Plattenpläne
PVC-Platten / Lufteinlässe: Vorderwand und Rückwand Vorderwand (Außenansicht) PVC-Platte PVC-Platte Stegplatte Stegplatte Rückwand (Außenansicht) Seite 7 Titel_ABA_Deluxe.pmd 19.05.2008, 16:38...
Seite 8 PVC-Platten: Seite / Dach DELUXE I (2 Felder) 1408 1408 1408 1408 DELUXE II (3 Felder) 1408 1408 1408 1408 1408 1408 DELUXE III (4 Felder) 1408 1408 1408 1408 1408 1408 1408 1408 Seite Dach Dach Seite Seite 8 Titel_ABA_Deluxe.pmd 19.05.2008, 16:38...
Seite 9: Baugruppe Vorderwand Montieren
Baugruppe Vorderwand montieren Bodenprofil vormontieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge i b r i f o t n i g i t l i e r e t Wichtiger Hinweis: Zur einfacheren Handhabung sollten Vorder- und Rückwand liegend montiert werden. Beachten Sie, dass in allen Montagebeuteln zusätzliche Schrauben und Muttern als Ersatz enthalten sind! Montagevorschau...
Seite 10 Innenansicht Übersicht (Vorderwand): x montieren oben Profilansicht Werkzeug: SW 10 Hinweis: Schieben Sie in die Führungsschienen der Innenansicht beiden Bodenprofile je ein Verbindungsteil bis zu den entsprechenden Aussparun- oben gen (vgl. Abb.). Die Profilansicht genauen Positionen entneh- men Sie bitte der Montage- vorschau.
Seite 11 Übersicht (Vorderwand): Innenansicht x montieren 1/b 1/c Hinweis: Stecken Sie anschließend ein Knotenblech Boden auf das Verbindungsteil und befestigen es mit drei Sechskantmuttern. Befestigen Sie das Knoten- blech Boden mit einer zu- sätzlichen Schraube am Innenansicht (links) Bodenprofil. Achten Sie darauf, dass Sie diese x montieren Schraube an dem links...
Seite 12 Übersicht (Vorderwand): Innenansicht oben Profilansicht Hinweis: Schieben Sie das Verbindungsteil zur Hälfte in ein Bodenprofil und stecken dann das zweite Bodenprofil auf das andere Ende. Stecken Sie den Befestigungswinkel, kurz wie in der Abbildung auf das Innenansicht Verbindungsteil und befesti- gen Sie ihn mit drei Muttern.
Seite 13 Übersicht (Vorderwand): Innenansicht x montieren Hinweis: Montieren Sie an die beiden äußeren Enden der Boden- profile jeweils einen Boden- eckverbinder mit einer Schraube. Achten Sie dar- auf, dass er wie in Abb. mit dem Bodenprofil ab- schließt. Außenansicht x montieren Seite 13 schritt_1.pmd 19.05.2008, 16:40...
Seite 14: Eckprofile Montieren
Eckprofile montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge l i f e t i r e t Übersicht (Vorderwand): Profil Werkzeug: SW 10 Hinweis: Schieben Sie in eine Führungsschiene zwei Innenansicht Schrauben jeweils zirka x montieren 5 cm von beiden Enden enfernt.
Seite 15 Übersicht (Vorderwand): Innenansicht x montieren Hinweis: Lockern Sie die im Bild dunkelgrau gefärbte Schraube am Eckprofil. Schieben Sie diese in die Aussparung am Bodeneck- verbinder und ziehen die Mutter wieder fest. Kontrollansicht (Bodenprofil mit Eckprofilen): Innenansicht Seite 15 schritt_2.pmd 19.05.2008, 16:41...
Seite 16: Giebelprofile Vormontieren
Giebelprofile vormontieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge l i f e t i t s r r e t Montagevorschau / Kontrollansicht (Giebelprofile): Innenansicht 3/d 3/e Position der Schrauben beachten! 3/b 3/c 3/b 3/c Werkzeug: SW 10 Profil Hinweis: Schieben Sie in eine Mitte...
Seite 17 Hinweis: Innenansicht x montieren Legen Sie das Montage- blech wie in der Abbildung am Giebelprofil an und richten es am Anschlag aus. Lockern Sie nun die am Giebelprofil vormontierte Schraube und schieben Sie sie in die Aussparung des Montageblechs. Ziehen Sie die Mutter wieder fest.
Seite 18 Hinweis: Innenansicht Verbinden Sie nun die beiden Giebelprofile mit dem dritten Montageblech (vgl. Montagevorschau). Schieben Sie dazu die beiden im Bild dunkelgrau gefärbten Schrauben in die Einkerbungen und ziehen sie fest. Das Montageblech wird mit Innenansicht zwei weiteren Schrauben und Muttern an den beiden Giebelprofilen befestigt.
Seite 19 Kontrollseite Vorderwand Bevor Sie mit Schritt fortfahren, kontrollieren Sie mit Hilfe der folgenden Abbildung, ob Sie alle für die nächsten Schritte benötigten Schrauben vormontiert haben. Innenansicht Vorderwand Seite 19 schritt_3.pmd 19.05.2008, 16:42...
Seite 20: Giebelprofile Dach An Eckprofile Montieren
Giebelprofile Dach an Eckprofile montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge r e t Innenansicht Übersicht (Vorderwand): x montieren Werkzeug: SW 10 Hinweis: Legen Sie das am Giebel- profil montierte Montage- Innenansicht blech am Anschlag des Eckprofils an. x montieren Befestigen Sie das Montageblech unten mit der am Eckprofil vormontierten...
Seite 21: Querstrebe Montieren
Querstrebe montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge e r t Innenansicht Übersicht: Werkzeug: Achten Sie darauf, dass Sie die Querstrebe symmetrisch montieren. SW 10 Hinweis: Legen Sie die Querstrebe Innenansicht wie in Abbildung Anschlag der Giebelprofile x montieren an.
Seite 22: Dachstrebe Montieren
Dachstrebe montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge e r t r e t Übersicht (Vorderwand): Profil Werkzeug: SW 10 Hinweis: Montieren Sie an beide Enden der Dachstrebe je Innenansicht eine Schraube zirka 5 cm vom Rand entfernt. Setzen Sie die Dachstrebe von außen zwischen Giebel- profilen und Querstrebe ein und schieben Sie die...
Seite 23: Türstreben Montieren
Türstreben montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge ü T r e t r e i ü l f r ü l e t t s r e l r Werkzeug: SW 10 Profil Hinweis: Montieren Sie an die beiden Türangeln an einem Ende je eine Schraube zirka 60 cm, eine zirka 30 cm und eine...
Seite 24 Übersicht (Vorderwand): x montieren Profil Hinweis: Schieben Sie jeweils drei vormontierte Scharnierflügel in die Führungsschienen der beiden Türangeln (vgl. Abb. Achten Sie darauf, dass Sie die Scharnierflügel wie in Abb. gekennzeichnet festschrauben, um später die Tür mit den passenden Gegenstücken einsetzen zu können: An jede Türangel werden oben und unten je ein Scharnier zirka 10 cm...
Seite 25 Übersicht (Vorderwand): Innenansicht Querstrebe x montieren Hinweis: Stellen Sie die Türangel von außen zwischen Bodenprofil und Querstrebe und befesti- gen sie oben mit der vor- montierten Sechskant- schraube. Lockern Sie die Schraube, schieben sie in die dafür vorgesehene Aussparung und ziehen die Mutter wieder fest.
Seite 26 Übersicht (Vorderwand): Innenansicht Querstrebe x montieren Hinweis: Lösen Sie die beiden in Abb. grau gefärbten Muttern. Legen Sie anschlie- ßend das Montageblech First wie in Abb. an der Querstrebe an. Achten Sie darauf, dass das Montage- Innenansicht blech am Giebelprofil auf Querstrebe Anschlag liegt.
Seite 27 Übersicht (Vorderwand): Innenansicht Querstrebe x montieren Hinweis: Lockern Sie die beiden an Türangel und Giebelprofil vormontierten Schrauben und schieben sie in die entsprechenden Aussparun- gen am Montageblech. Ziehen Sie die Muttern wieder fest. Kontrollansicht Innenansicht Positionen der Positionen der Scharniere Scharniere Hinweis: Die in der Kontrollansicht mit X markierten Aussparungen am Bodenprofil und an der...
Seite 28: Windverbände Und Verstrebungen Montieren
Windverbände und Verstrebungen montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge e r t r e t Übersicht (Vorderwand): Innenansicht Türangelprofil links x montieren Werkzeug: SW 10 Hinweis: Montieren Sie zunächst die beiden oberen Verstrebun- gen mit den bereits vor- montierten Schrauben an Eckprofil und Türangel.
Seite 29 Übersicht (Vorderwand): Innenansicht Giebeleck links x montieren Hinweis: Legen Sie den Windverband (1478 mm) an der Innenseite des Montageblechs am Gie- beleck an. Stecken Sie von der Außenseite eine Schrau- be in das dafür vorgesehene Loch und fixieren den Wind- verband mit einer Mutter.
Seite 30 Übersicht (Vorderwand): Innenansicht Türangelprofil links x montieren Hinweis: Montieren Sie die beiden unteren Verstrebungen so, dass der schräg verlaufende Windverband einmal vor und einmal hinter den Verstre- bungen liegt (vgl. Kontrollan- Detailansicht 1 (oben) sicht ). Um die Verstre- bungen zu befestigen, lösen Sie die beiden unteren an Eckprofil und Türangel Innenansicht...
Seite 31: Baugruppe Rückwand Montieren
Baugruppe Rückwand montieren Wiederholen Sie die Schritte Achtung: Verwenden Sie in Schritt „Bodenprofil vormontieren“ an Stelle des Befestigungswinkels, kurz das Knotenblech Boden Befestigen Sie das Knotenblech an den beiden oberen Löchern von außen zusätzlich mit zwei Sechskantschrauben und Muttern am Bodenprofil. Setzen Sie nach Schritt die Montage direkt mit Schritt fort.
Seite 32 Übersicht (Rückwand): Innenansicht Querstrebe x montieren Hinweis: Stellen Sie die Streben von außen zwischen Bodenprofil und Querstrebe. Achten sie darauf, dass die Strebe mit den drei vormontierten Schrauben in der Mitte eingesetzt wird. Befestigen Sie nun die Streben oben und unten mit den vor- montierten Sechskant- schrauben.
Seite 33 Übersicht (Rückwand): Innenansicht Querstrebe x montieren 9/e 9/f Hinweis: Lösen Sie die beiden in Abb. grau gefärbten Muttern. Legen Sie anschlie- ßend das Montageblech Innenansicht Querstrebe First wie in Abb. an der Querstrebe an. Achten Sie x montieren darauf, dass das Montage- blech am Giebelprofil auf Anschlag liegt.
Seite 34 Kontrollansicht (Innenansicht) Hinweis: Die in der Kontrollansicht mit X markierten Aussparungen am Bodenprofil und an der Querstrebe bleiben frei. Achten Sie darauf, dass sich die Strebe mit den nur drei vor- montierten Schrauben in der Mitte befindet! Kontrollieren Sie die Abstände der Schrauben. Seite 34 schritt_9.pmd 19.05.2008, 16:49...
Seite 35: Windverbände Und Verstrebungen (Rückwand) Montieren
Windverbände und Verstrebungen an Rückwand montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge e r t e r t r e t Übersicht (Rückwand): 10/a Innenansicht 10/a Strebe (Rückwand) x montieren Werkzeug: SW 10 Hinweis: Montieren Sie zunächst die 10/a beiden oberen Verstrebun- gen DT (602 mm) mit den bereits vormontierten...
Seite 36 10/b Übersicht (Rückwand): Innenansicht Giebeleck links 10/b x montieren 10/c Hinweis: Legen Sie den Windverband 10/b (1478 mm) an der Innenseite des Montageblechs am Gie- beleck an. Stecken Sie von der Außenseite eine Schrau- be in das dafür vorgesehene Loch und fixieren den Wind- verband mit einer Mutter.
Seite 37 Übersicht: 10/d Innenansicht Strebe (Rückwand) x montieren 10/d Hinweis: Montieren Sie die beiden 10/d unteren Verstrebungen DT (602 mm), so dass sich der 10/e schräg verlaufende Wind- verband einmal vor und einmal hinter den Verstre- bungen befindet (vgl. Abb. Detailansicht 1 (oben) 10/e ).
Seite 38 Übersicht (Rückwand): Detailansicht Mitte 10/f x montieren Innenansicht 10/f Strebe links x montieren Hinweis: Die Verstrebung RW 10/f (1232 mm) wird oben an den beiden äußeren Stre- ben mit den selben Schrau- ben wie die Verstrebungen in Schritt montiert. Be- 10/a festigen Sie die Verstrebung zusätzlich an der mittleren...
Seite 39: Bodenprofil Seite Vormontieren
Bodenprofil Seite vormontieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder l i f e t i l i f e t i l i e r e t 2 Felder Montagevorschau 11/c 1414 mm 11/c 11/c 1414 mm...
Seite 40 4 Felder Montagevorschau 11/c 1414 mm 11/a 11/b 1414 mm 11/c 11/c 1414 mm 11/a 11/b 1414 mm 11/c Werkzeug: nur 4 Felder 11/a Innenansicht SW 10 Hinweis: oben Schieben Sie das Profilansicht 11/a Verbindungsteil zur Hälfte in ein Bodenprofil (Pos. 1, 1414 mm) und stecken dann das zweite Boden- profil auf das andere Ende.
Seite 41 Hinweis: 11/b nur 4 Felder Stecken Sie das Knoten- 11/b blech Boden wie in der Innenansicht Abbildung auf das Verbin- dungsteil und befestigen Sie Profil es mit drei Muttern. Zusätz- lich wird das Knotenblech an den beiden oberen Lö- chern mit zwei weiteren Sechskantschrauben befes- tigt.
Seite 42: Regenrinne Vormontieren
Regenrinne vormontieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder n i r n i r e t i l i e i b r r e t 2 Felder Montagevorschau 3 Felder Montagevorschau 2121 mm 1414 mm 12/d 12/d...
Seite 43 Werkzeug: 12/a nur 4 Felder SW 10 Innenansicht Profil Hinweis: Stecken Sie ein Verbin- 12/a dungsteil zur Hälfte in die innere Führungsschiene eines Regenrinnenprofils, in die äußere Schiene den Verbinder (vgl. Profilan- sicht). Schieben Sie an- schließend ein zweites Regenrinnenprofil bis zum Anschlag auf die beiden Verbindungsteile.
Seite 44 Hinweis: 12/c nur 4 Felder Befestigen Sie zuletzt den 12/c Verbinder außen am Außenansicht Regenrinnenprofil mit Profil drei Linsenkopfschrauben (Pos. 7) und Scheiben (Pos. 9). Dieser Schritt muss nur beim 4 Felder-Modell (Deluxe III) ausgefühert werden. Montieren Sie an den freien 12/d Löchern der oberen Leiste jeweils eine Sechskant-...
Seite 45: First Vormontieren (Nur 4 Felder)
First vormontieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder t s r t s r e t i l i e r e t Hinweis: Der folgende Schritt wird nur beim Modell DELUXE III durchgeführt. Bei den Modellen DELUXE I und II muss der First nicht vormontiert werden.
Seite 46 Schieben Sie das 13/b 13/b nur 4 Felder Verbindungsteil zur Hälfte in die unten liegende Führungsschiene des First- profils. Anschließend ste- Außenansicht cken Sie das zweite First- profil auf das Verbindungs- teil und den Bolzen. Profil Montieren Sie ein Knoten- 13/c 13/c nur 4 Felder...
Seite 47: Bodenprofil An Vorder- Und Rückwand Montieren
Bodenprofil an Vorder- und Rückwand montieren Übersicht 14/a Innenansicht x montieren 14/a 14/b Werkzeug: SW 10 Hinweis: Schieben Sie das in Schritt 14/a vormontierte Boden- profil (Seite) wie in der Abbildung in die Eckab- deckung am Eckprofil. Die beiden vormontierten 14/b 14/b Schrauben an Bodenprofil...
Seite 48: Regenrinnenprofil An Vorder- Und Rückwand Montieren
Regenrinnenprofil an Vorder- und Rückwand montieren Übersicht: Innenansicht 15/a x montieren 15/a 15/b Werkzeug: SW 10 Hinweis: Schieben Sie das 15/a Regenrinnenprofil bis zum Anschlag an die Vorder- bzw. Rückwand. Richten Sie ggf. die Eck- und Giebel- profile neu aus, damit die 15/b Regenrinne passgenau eingesetzt werden kann.
Seite 49: Firstprofil An Vorder- Und Rückwand Montieren
Firstprofil an Vorder- und Rückwand montieren Übersicht: Innenansicht 16/a x montieren 16/a 16/b Werkzeug: SW 10 Hinweis: Schieben Sie den First bis 16/a zum Anschlag an die Vorder- bzw. Rückwand. 16/b Richten Sie ggf. die Giebel- profile neu aus, damit der First passgenau eingesetzt Innenansicht werden kann.
Seite 50: Seitenstreben Montieren
Seitenstreben montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder e t i e r t r e t Werkzeug: Hinweis: Montieren Sie an die Seitenstreben oben und 17/a unten je eine Schraube zirka 5 cm vom Rand SW 10 entfernt.
Seite 51 Übersicht: 17/c nur 4 Felder Innenansicht 17/c Hinweis: Haben Sie ein 4 Felder- 17/c Modell (DELUXE III) montie- ren Sie die Seitenstreben mit den vier vormontierten Schrauben (vgl. Schritt 17/b an den Knotenblechen an Bodenprofil und Regenrin- ne. Stellen Sie die Streben an diesen Positionen von außen zwischen Regenrinne und Bodenprofil.
Seite 52 Übersicht: 17/d Innenansicht 17/d Hinweis: An Bodenprofil und Regen- 17/d rinne befinden sich Ausspa- rungen zur Montage der Seitenstreben. Stellen Sie die Streben an diesen Posi- tionen von außen zwischen Montagehinweis: Regenrinne und Boden- x montieren x montieren Felder Felder profil.
Seite 53: Dachstreben Montieren
Dachstreben montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder e t i e r t r e t Hinweis: Im folgenden Schritt werden die Seitenstreben (Dach) eingesetzt. Bitte beachten Sie unbedingt die Kontrollansicht für das 4 Felder-Modell (DELUXE III). Hier werden zu- sätzliche Schrauben benötigt um später die Knotenbleche anbringen zu können.
Seite 54 Werkzeug: 18/a SW 10 Profil Hinweis: Montieren Sie an die Seiten- 18/a streben je eine Schraube unten und oben zirka 5 cm vom Rand entfernt. Beach- ten Sie unbedingt den Montagehinweis: Montagehinweis für Ihr x montieren x montieren Felder Felder Gerätehaus! x montieren Felder...
Seite 55 Übersicht: 18/c nur 4 Felder 18/c 18/d Innenansicht 18/d Hinweis: Befestigen Sie zunächst die 18/c im Schritt vormontierten 18/b Seitenstreben an den Knotenblechen Seite (nur DELUXE III). Legen Sie die Streben von außen zwischen Montagehinweis: First und Regenrinne. keine Montage keine Montage Lockern Sie die oben vor- Felder...
Seite 56 Übersicht: 18/e 18/e Innenansicht Hinweis: An First und Regenrinne 18/e befinden sich Aussparun- gen, an denen Sie die Stre- ben befestigen. Lockern Sie dazu die oben vormontierte Schraube und schieben Sie Montagehinweis: sie in die Aussparung am x montieren x montieren Felder Felder First.
Seite 57: Knotenbleche Montieren (Nur 4 Felder)
Knotenbleche montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder ° 0 Hinweis: Der folgende Schritt wird nur beim 4 Felder-Modell (DELUXE III) durchgeführt. Übersicht: 19/a nur 4 Felder 19/b Innenansicht 19/a (Regenrinne) 19/a Hinweis: Befestigen Sie die Knoten- 19/a bleche 120°...
Seite 58: Windverbände Seite Montieren
Windverbände Seite montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder e t i r e t 2 Felder Montagevorschau Seite 3 Felder Montagevorschau Seite 20/a 20/a 20/a 20/a 20/b 20/b 20/b 4 Felder Montagevorschau Seite 20/a 20/a 20/b...
Seite 59 Hinweis: Beachten Sie bitte bei der Montage der Windverbände Seite, dass Sie diese Wind- verbände wie in den jeweiligen Montagevorschauen Seite beschrieben einsetzen. Übersicht: 20/a 20/a Innenansicht 20/a x montieren 20/b 20/b Werkzeug: SW 10 Hinweis: Legen Sie den Windver- 20/a band von innen an der Regenrinne an und befesti-...
Seite 60: Windverbände Dach Montieren
Windverbände Dach montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder e t i r e t 2 Felder Montagevorschau Dach 3 Felder Montagevorschau Dach 21/a 21/a 21/b 21/b 21/b 21/b 21/a 4 Felder Montagevorschau Dach 23/a 21/a 21/b...
Seite 61 Hinweis: Beachten Sie bitte bei der Montage der Windverbände Dach, dass Sie diese Windverbände wie in den jeweiligen Montagevorschauen Dach beschrieben einsetzen. Nur so wird die nötige Stabilität des Hauses optimal gewährleistet. Übersicht: 21/a Innenansicht 21/a 21/b 21/a Werkzeug: SW 10 Montagehinweis: Hinweis: x montieren...
Seite 62: Baugruppe Fundament Montieren
Baugruppe Fundament montieren Wichtiger Hinweis: Bevor Sie die Montage mit der Anbringung der PVC-Platten fortsetzen, müssen Sie Ihr Gerätehaus an seine endgültige Position stellen und am Fundament (Beton- oder Mauer- fundament) befestigen! Das Gerätehaus lässt sich später nicht mehr transportieren. Verankerung auf Beton- / Mauerfundament Für die Verankerung des Hauses auf einem Beton- bzw.
Seite 63 Übersicht: Innenansicht Vorderwand x montieren Werkzeug: Steinbohrer Hinweis: Fundament Nachdem Sie die Löcher für die Dübel vorgebohrt ha- ben, setzen Sie diese ein und montieren den Befestigungswinkel an der Vorderwand mit Holz- schrauben und Unterleg- scheiben am Fundament. Übersicht: Innenansicht Hinweis: Setzen Sie die Dübel in die vorgebohrten Löcher an...
Seite 64 Übersicht: Innenansicht x montieren Hinweis: Zuletzt wird das Haus an den vier Bodeneckverbin- dern mit Holzschrauben und Fundament Unterlegscheiben am Fun- dament befestigt. Seite 64 schritt_21.pmd 19.05.2008, 17:02...
Seite 65: Pvc-Platten Und Lufteinlässe An Vorderwand Montieren
PVC-Platten und Lufteinlässe an Vorderwand montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder p i l f n i p i l f n i p i l l i f l i f , l i f t l e e t f...
Seite 66 Werkzeug: Montagevorschau (Außenansicht) 22/a Hinweis: Bringen Sie zunächst an 22/a einer PVC-Platte 600 x 692 mm (Pos. 9) unten ein h- Profil an. Klopfen Sie mit dem Gummihammer leicht auf das h-Profil, damit es an der Platte richtig einrastet. Achten Sie darauf, dass die längere Seite des h-Profils zur Innenseite der Platte zeigt (vgl.
Seite 67 Außenansicht Übersicht (Vorderwand): 22/b 22/b 22/b Hinweis: Setzen Sie nun die vor- 22/b montierten Platten in die Vorderwand ein. Schieben Sie die Platten von unten an die Querstrebe und stecken sie mit den h-Profilen in die Profilansicht (h-Profil / Bodenprofil vorne) Einkerbungen am Boden- profil (vgl.
Seite 68 Übersicht (Vorderwand): Außenansicht 22/c 22/c 22/c Hinweis: Die dreieckigen Lufteinlässe 22/c stellen Sie auf die Querstre- be und platzieren sie zwi- schen den beiden Streben. Sie werden in Schritt 22/d Wichtiger Hinweis: durch Anbringen der Clips Achten Sie darauf, dass Sie gesichert.
Seite 69 Profilansicht Übersicht (Vorderwand): 22/e (Einfachclip / Türangel) 22/g x montieren 22/f 22/f 22/f 22/e 22/e 22/f PVC-Platten Hinweis: Bringen Sie zuletzt den 22/g Doppelclip an der Dach- Profilansicht 22/f strebe an, indem Sie ihn in (Einfachclip / Eckprofil) die vorgesehene Ausspa- x montieren rung am Aluminium-Profil drücken, bis beide Luft-...
Seite 70: Pvc-Platten Und Lufteinlässe An Rückwand Montieren
PVC-Platten und Lufteinlässe an Rückwand montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder p i l p i l f n i p i l l i f l i f , l i f t l e e t f e t f...
Seite 71 Werkzeug: Montagevorschau (Außenansicht) 23/a Hinweis: Zunächst werden die beiden 23/a äußeren Platten-Elemente vormontiert (Abb. oben). Bringen Sie dazu an einer PVC-Platte 600 x 692 mm unten ein h-Profil an. Klopfen Sie mit dem Gum- mihammer leicht auf das h-Profil, damit es an der Platte richtig einrastet.
Seite 72 Außenansicht Übersicht (Rückwand): 23/b 23/b 23/b Hinweis: Setzen Sie zunächst die 23/b beiden äußeren, vor- montierten Platten in die Vorderwand ein. Schieben Sie die Platten von unten an die Querstrebe und stecken Profilansicht (h-Profil / Bodenprofil vorne) sie mit den h-Profilen in die Einkerbungen am Boden- profil (vgl.
Seite 73 Übersicht (Rückwand): Außenansicht 23/c 23/c 23/c 23/c 23/c Hinweis: Die dreieckigen Lufteinlässe 23/c stellen Sie auf die Querstre- be und platzieren sie zwi- schen den beiden Streben. Anschließend stellen Sie die Wichtiger Hinweis: beiden mittleren, vormon- Achten Sie darauf, dass Sie tierten Platten-Elemente die PVC-Platten bzw.
Seite 74 Profilansicht Übersicht (Vorderwand): 23/e (Einfachclip / Eckprofil) 23/g x montieren 23/e 23/e PVC-Platten 23/e 23/f 23/f 23/f 23/e Hinweis: Bringen Sie zuletzt den 23/g Doppelclip an der Dach- Profilansicht 23/f strebe an, indem Sie ihn in (Doppelclip / Strebe Rückwand) die vorgesehene Ausspa- x montieren rung am Aluminium-Profil...
Seite 75: Pvc-Platten An Seiten Montieren
PVC-Platten an Seiten montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder p i l f n i p i l l i f l i f e t t Wichtiger Hinweis: Montieren Sie die PVC-Platten so, dass die Vertiefungen der Platten an der Außenseite des Hauses sind.
Seite 76 Übersicht: Montagevorschau (Außenansicht) 24/a 24/b Werkzeug: Profilansicht Hinweis: Montagehinweis: Bringen Sie zunächst an 24/a einer PVC-Platte 692 x 692 x montieren x montieren Felder Felder mm unten ein h-Profil an. x montieren Felder Klopfen Sie mit dem Gum- mihammer leicht auf das h-Profil, damit es an der Platte richtig einrastet.
Seite 77 Übersicht: Außenansicht 24/c 24/c 24/e Hinweis: Fixieren Sie die Platten 24/c durch Anbringen der Clips. Drücken Sie dazu die Clips wie in den Profilansichten in Profilansicht 24/d die dafür vorgesehenen (Doppelclip / Seitenstrebe) Einkerbungen an den Alu- minium-Profilen, bis die Platten eingeklemmt sind.
Seite 78: Pvc-Platten An Dach Montieren
PVC-Platten an Dach montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder p i l f n i p i l l i f e t t Wichtiger Hinweis: Montieren Sie die PVC-Platten so, dass die Vertiefungen der Platten an der Außenseite des Hauses sind.
Seite 79 Montagevorschau / Kontrollansicht Dach (Abbildung 4 Felder-Haus) 25/b 25/b 25/b 25/b 25/d 25/e 25/e 25/e 25/d Außenansicht Übersicht: 25/b 25/b Hinweis: Profilansicht Setzen Sie nun die vormon- 25/b Regen- tierten PVC-Platten am Dach rinne mit dem h-Profil nach unten zwischen die Seitenstreben ein.
Seite 80 Außenansicht Übersicht: 25/c 25/d 25/e 1404 mm Hinweis: Fixieren Sie die PVC-Platten 25/c durch Anbringen der Clips. 25/d An den mittleren Dach- streben verwenden Sie die 25/e Doppelclips 1404 mm (Pos. 1), an den Ecken die Einzel- Profilansicht (Einfachclip / Eckprofil) clips 1330 mm (Pos.
Seite 81 Übersicht: Detailansicht 25/f 25/f Hinweis: Achten Sie bei der Montage 25/f der Clip-Profile darauf, dass die h-Profile komplett von den Clip-Profilen abgedeckt werden. Die Clip-Profile sind an den Enden schräg zuge- schnitten, damit sie komplett in die Einkerbunden an den Dachstreben gedrückt wer- den können.
Seite 82: Tür Vormontieren
Doppeltür vormontieren Rechter Türflügel Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder r e i ü l f r ü l e t r ü e t t l i f r ü l i f ü...
Seite 83 Hinweis: 26/b Montieren Sie am Türmittel- 26/b profil mit Loch (Pos. 2) in Profil beide Führungsschienen jeweils eine Schraube zirka 5 cm vom rechten und linken Rand entfernt. Achten Sie darauf, dass in der oberen Führungsschiene noch eine zusätzliche Schraube an der Lochseite benötigt wird (vgl.
Seite 84 Innenansicht Übersicht (rechter Türflügel): 26/e 26/e Lochseite / Schraube oben Hinweis: Befestigen Sie am Türprofil 26/e Seite mit den vormontierten Scharnierflügeln das Tür- mittelprofil (vgl. Detailan- sicht). Lockern Sie hierzu die vormontierten Schrau- ben am Türmittelprofil und schieben diese in die dafür vorgesehenen Aussparun- gen am Türseitenprofil.
Seite 85 Übersicht (rechter Türflügel): Hinweis: Sie können an der oberen Türhälfte entweder eine PVC-Platte oder eine transparente Stegplatte 26/g zur besseren Ausleuchtung Ihres Gerätehauses 26/f anbringen. Im Lieferumfang sind deshalb beide Ausführungen enthalten. Innenansicht 26/f Hinweis: Montieren Sie zunächst an 26/f der oberen Türhälfte eine 26/g PVC-Platte (Pos.
Seite 86 Übersicht (rechter Türflügel): 26/h Vormontage Platte / Lufteinlass (Außenansicht) 26/h 26/i 26/g Hinweis: An der unteren Türhälfte 26/h wird eine PVC-Platte (Pos. 10) 26/i und ein Lufteinlass (Pos. 7) montiert. Stecken Sie dazu zunächst die Platte in die Einkerbung am Lufteinlass (vgl.
Seite 87 Linker Türflügel Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder r e i ü l f r ü l e t r ü e t t l i f r ü l i f ü T l i f e t i e l l...
Seite 88 Werkzeug: 26/j SW 10 Profil Hinweis: Schieben Sie in die zwei 26/j Türabschlussprofile (Pos. 3) je zwei Schrauben bis zur Mitte in die Führungsschie- ne. Zusätzlich wird je eine Schraube an beide Enden zirka 5 cm vom Rand ent- fernt vormontiert. 26/k Profil Schieben Sie zunächst in...
Seite 89 Hinweis: 26/l Am Scharnierflügel (Pos. 1) 26/l wird eine Scharnierleiste (Pos. 6) mit zwei Senk- x montieren schrauben (Pos. 12) locker befestigt. Achten Sie darauf, dass Sie die Senkschrau- ben in die dafür vorgesehe- nen Aussparungen am Scharnierflügel einsetzen. An der Schlossfalle (Pos. 5) 26/m 26/m wird eine Scharnierleiste...
Seite 90 Hinweis: 26/n An einem Türprofil Seite 26/n (Pos. 4) werden drei vor- montierte Scharnierflügel Profil (Schritt ) befestigt. 26/l Montieren Sie einen Scharnierflügel in der Mitte des Profils. Die beiden anderen Scharnierflügel werden zirka 10 cm vom rechten und linken Rand entfernt montiert.
Seite 91 Innenansicht Übersicht (linker Türflügel): 26/p 26/p Sechskantschraube M6 x 20 in der oberen Führungsschiene! Hinweis: Befestigen Sie am Türprofil 26/p Seite mit der Schlossfalle das Türmittelprofil (vgl. Detailansicht). Lockern Sie hierzu die vormontierten Schrauben am Türmittel- profil und schieben diese in die dafür vorgesehenen Aussparungen am Tür- seitenprofil.
Seite 92 Übersicht (rechter Türflügel): Hinweis: Sie können an der oberen Türhälfte entweder eine PVC-Platte oder eine transparente Stegplatte 26/r zur besseren Ausleuchtung Ihres Gerätehauses 26/q anbringen. Im Lieferumfang sind deshalb beide Ausführungen enthalten. Innenansicht 26/q Hinweis: Montieren Sie zunächst an 26/q der oberen Türhälfte eine 26/r PVC-Platte (Pos.
Seite 93 26/s Vormontage Platte / Lufteinlass (Außenansicht) 29/s 29/t 26/r Hinweis: An der unteren Türhälfte 26/s wird eine PVC-Platte (Pos. 10) 26/t und ein Lufteinlass (Pos. 7) montiert. Stecken Sie dazu zunächst die Platte in die Einkerbung am Lufteinlass (vgl. Profilansicht 26/s Profilansicht Schieben Sie dann beide...
Seite 94: Tür Montieren
Doppeltür montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder r ü l e t Außenansicht (linker und rechter Türflügel) Werkzeug: 27/a Hinweis: Legen Sie die beiden Türflü- 27/a gel an die Türangeln an und richten Sie die jeweiligen zusammengehörigen Schar- niere an den Türflügeln und...
Seite 95 Detailansicht (außen) Übersicht: 27/b x montieren 27/d Tür 27/b 27/b Hinweis: Hängen Sie die beiden Tür- 27/b flügel ein und befestigen 27/c die Scharniere, indem Sie einen Bolzen von oben in 27/c Außenansicht die Ösen einschieben. x montieren Sollte die Tür nicht richtig schließen, lockern Sie die Schrauben an den Scharnie- ren und richten die Tür in...
Seite 96: Türriegel Montieren
Türriegel montieren Rechter Türriegel Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder f f i r ü T i r r i l t i f f i r ü T i r r f f i r h ü...
Seite 97 Drehleiste mit Türriegeln Werkzeug: 28/b 834 mm Ø 2,5 mm SW 10 65 mm 834 mm Hinweis: Befestigen Sie die beiden 28/b Türriegel (Pos. 6) an den vormontierten Nieten auf der Griffleiste. Verwenden sie dazu jeweils eine Linsen- zylinderschraube (Pos. 11), die Sie bis zum Anschlag festziehen.
Seite 98 Übersicht: 28/d Außenansicht (rechter Türflügel) 28/d 28/f Hinweis: Montieren Sie an der Außen- 28/d Tür seite der Tür die Buchse (Pos. 3) für den Türriegel. Stecken Sie dazu die Buch- Vormontage T-Griff 28/e se in das Loch des Türmit- telprofils und schrauben sie dann mit zwei Bohrschrau- ben 4,2 x 13 (Pos.
Seite 99 Übersicht: 28/g Innenansicht (rechter Türflügel) 28/g 28/h Hinweis: Stecken Sie nun von innen 28/g den in den Schritten 28/b vormontierten 28/c Türriegel wie in der Abbil- dung auf den Vierkant- Wichtiger Hinweis: Bolzen. Die Stangen sind an Die in Schritt vormontierte einzelne 26/b den Enden leicht abgewin-...
Seite 100 Innenansicht (Tür oben) Übersicht: 28/i 28/i 28/j Hinweis: Tür Befestigen Sie das Gestänge 28/i des Türriegels mit je einem 28/j Führungsblech hinten und vorne (Pos. 10 / 8) an den Türabschlussprofilen. Verwenden Sie dazu die bereits in Schritt vor- montierten Sechskant- schrauben im oberen und unteren Türprofil.
Seite 101 Übersicht: 28/k Innenansicht (rechter Türflügel) 28/k Hinweis: Befestigen Sie abschließend 28/k den seitlichen Riegel nun mit dem dafür vorgesehe- nen Führungsblech (Pos. 9) am Türprofil. Schrauben Sie das Führungsblech mit zwei Hinweis: Der seitliche Riegel schiebt sich Bohrschrauben 4,2x13 vor das Türprofil des anderen Türflügels (Pos.
Seite 102 Innenansicht (Tür oben) Übersicht: 28/l 28/l Hinweis: Der Schließmechanismus 28/l funktioniert so, dass die Tür durch Drehen des Türgriffs verschlossen werden kann. Innenansicht (Tür Mitte, Türriegel) Steht der Türgriff in waag- rechter Position, steht das Gestänge leicht über die Tür hinaus.
Seite 103 Linker Türriegel Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder ü T i r r ü T i r r f f i r h ü h ü t n i i l y r e t Werkzeug: Hinweis: Der linke Türflügel ist durch den zweiten Schließmechanismus...
Seite 104 Schließmechanismus Hinweis: 28/n Stecken Sie zunächst die 28/n beiden Türriegel auf die Nieten auf dem Griff. Achten Sie dabei genau darauf, dass der kürzere Türriegel (842 mm) auf die linke Niete gesteckt wird und nach 877 mm oben zeigt. Der längere Türriegel (877 mm) wird auf die rechte Niete gesteckt 842 mm...
Seite 105 Innenansicht (Tür oben) Übersicht: 28/p 28/p 28/q Hinweis: Tür Befestigen Sie das Gestänge 28/p des Türriegels mit je einem 28/q Führungsblech hinten und vorne (Pos. 5 / 4) an den Türabschlussprofilen. Verwenden Sie dazu die bereits in Schritt vor- montierten Sechskant- 28/q schrauben im oberen und Innenansicht...
Seite 106 Innenansicht (Tür oben) Übersicht: 28/r 28/r Hinweis: Der Schließmechanismus 28/r funktioniert so, dass die Tür durch Heben bzw. Senken des Türgriffs verschlossen Innenansicht (Tür Mitte, Türgriff) werden kann. Steht der Tür- griff in waagrechter Position, steht das Gestänge leicht über die Tür hinaus. Somit kann die Tür in dieser Stel- lung nicht geöffnet werden.
Seite 107: Türhaken Montieren
Türhaken montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder ü T Außenansicht Übersicht: 29/a (Eckprofil rechts) 29/a 29/a Werkzeug: Eckprofil rechts Ø 2,5 mm Detailansicht (rechter Türhaken 29/b mit eingehängtem Türflügel) Hinweis: Befestigen Sie die beiden 29/a Türhaken wie in der Abbil- dung mit zwei Bohrschrau-...
Seite 108: Werkzeugleisten Montieren
Werkzeugleisten montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder r e t Anwendungshinweis für Rhombusschrauben Sollten Sie die Rhombusschrauben nicht pro- blemlos in der Führungsschiene drehen können, lösen Sie gegebenenfalls die Muttern, drehen die Schrauben in die richtige Position und ziehen die Muttern wieder fest.
Seite 109 4 Felder Montagevorschau Dach (Innenansicht) 23/a 30/b 30/b 30/b 30/a 30/a 30/b 30/b 30/b 30/a 30/a 4 Felder Montagevorschau Seite (Innenansicht) 30/b 30/b 30/b 30/a 30/a Seite 109 schritt_30.pmd 19.05.2008, 17:13...
Seite 110 Montagevorschau Rückwand Übersicht: 30/a 30/b 30/b 30/b 30/a 30/a Werkzeug: SW 10 Hinweis: Befestigen Sie die Werk- 30/a 30/a zeugleisten zunächst an den Eckprofilen an Dach, Innenansicht Seite und Rückwand. Eckprofil Stecken Sie zuerst eine Rhombusschraube in die Führungsschiene des Eck- profils.
Seite 111 Übersicht: 30/b Innenansicht Seiten- / Dachstrebe 30/b Hinweis: An den mittleren Seiten- 30/b bzw. Dachstreben werden bzw. jeweils zwei Werkzeugleis- ten Stoß auf Stoß an einan- dergelegt und mit einem Halter befestigt. Gehen Sie bei der Montage genauso vor wie in Schritt 30/a Hinweis: Die Windverbände Montagehinweis:...
Seite 112: Abdeckungen Und Abläufe Montieren
Abdeckungen und Abläufe montieren Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder e l l s r i n i l u l f r e t Übersicht: 31/a Außenansicht (Bodenprofil) x montieren Detailansicht 31/a Hinweis: Stecken Sie die Eckabde- 31/a...
Seite 113 Übersicht: 31/b 31/b Außenansicht 31/c (First) 31/b 31/c x montieren 31/c 31/c Werkzeug: Ø 2,5 mm Hinweis: Stecken Sie die Firstab- 31/b deckung (Pos. 3) auf First und Giebelprofile. Befesti- gen Sie die Abdeckung mit 31/c zwei Bohrschrauben 4,2 x13 (Pos.
Seite 114 Übersicht: 31/d Außenansicht (Regenrinne, rechts) x montieren 31/d 31/e Hinweis: Schieben Sie zunächst eine 31/d Linsenkopfschraube (Pos. 8) mit Mutter ohne Flansch (Pos. 11) wie in der Abbil- dung in die äußere Führungs- schiene der Regenrinne. Setzen Sie dann den 31/e 31/e Regenablauf (Pos.
Seite 115 Außenansicht Übersicht: 31/f (Regenrinne, rechts) x montieren 31/f 31/g Hinweis: bzw. Schieben Sie die in Schritt 31/f vormontierte Linsen- 31/d kopfschraube in die Aus- sparung am Regenablauf und ziehen sie fest. Stoßen Sie zuletzt an den 31/g 31/g Stellen, an denen später das Wasser ablaufen soll, die an den Regenabläufen vorgestanzten Aussparun-...
Seite 116 Übersicht: 31/h Außenansicht (Eckprofil) 31/h x montieren 31/h Hinweis: Schieben Sie die Schellen 31/h auf das obere Ende der Regenrohre. Stecken Sie die Rohre anschließend wie in der Abbildung an die Regenabläufe, die Sie in Schritt durchgestoßen 31/g haben. Drehen Sie zuletzt die Schraube an der Schelle fest, um das Regenrohr zu fixieren.
Seite 117: Einzelteilliste Aluminium-Profile Und Pvc- Bzw. Stegplatten
Stückliste Aluminiumprofile Artikel-Nr. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder i l y r e t i s t r e t r e t e l l r e i ü l f r ü l e t r ü...
Seite 118 Stückliste Aluminiumprofile Artikel-Nr. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder e f l - p i e l i u l f i f o t n i l i f e t i l i f e t i l i f e t i...
Seite 119 Stückliste Aluminiumprofile Artikel-Nr. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder p i l p i l p i l p i l p i l p i l i e l l i f i e l l i f r ü...
Seite 120 Stückliste Aluminiumprofile Artikel-Nr. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder e l l g i t t s r r e i f f i r h ü h ü t i e c i l l i e i b r e l r...
Seite 121 Stückliste PVC-Platten / Stegplatten Artikel-Nr. Form Benennung Größe (mm) Menge 2 Felder 3 Felder 4 Felder e t t e t t e t t e t t e t t e t t n i l e t t e t t e t t Hinweis zum Austauschen der PVC- / Stegplatten:...
Seite 122: Sonderzubehör Verankerungssets
(nicht im Lieferumfang enthalten) Sonderzubehör Artikel-Nr. Bezeichnung Verankerungsset BD4-Set (4 x Erdanker) Verankerungsset BD6-Set (6 x Erdanker) Hinweis: Mit den Verankerungssets können Sie Ihr Gerätehaus bzw. das Aluminium-Fundament im Erdreich befestigen. Die jeweils benötigten Anzahlen der Verankerungssets für Ihr Gerätehaus entnehmen Sie den folgenden Übersichten. Die Positionen, an denen die einzelnen Erdanker befestigt werden, sind mit Kreisen markiert.
Seite 123 Draufsicht DELUXE II 3 Felder-Haus Benötigte Verankerungssets: Artikel-Nr. Bezeichnung BD4-Set BD4-Set Draufsicht DELUXE III 4 Felder-Haus Benötigte Verankerungssets: Artikel-Nr. Bezeichnung BD4-Set BD6-Set Seite 123 rueckseite.pmd 19.05.2008, 17:25...
Seite 124 rueckseite.pmd 19.05.2008, 17:25...
