abson CUBUS Montageanleitung Seite 4

Es ist möglich die Ablaufrohre vom Carport und Gartenschuppen durch die Bodenplatte an die Fundamente
anzukuppeln. Die Ablaufrohre haben einen Durchmesser von Ø 75mm. Siehe unten die Zeichnung von Fussplatten
mit Durchlauf zum Abfluss /Regenwasserbrunnen. Eine typische Lösung wenn die Fussplatten in eine fertige
Terrainhöhe montiert werden. (Das heisst auf existierendem Fliesenbelag).
Als alternative Lösung kann man die Ablaufrohre mit einem Flexschlauch durch den Boden von den Beinen des
Carports leiten. Der Flexschlauch muss einen inneren Durchmesser von Ø75 mm haben, damit man ihn an den
Ablaufrohre koppeln kann.
Dies ist die einfache Lösung weil man keine Ablaufröhre in die Fundamente verlegen muss, und diese Lösung wird
oft gewählt, wenn die Fussplatten auf fertiges Terrain montiert werden (d.h. wenn das Fundament unter den
Fliesen liegt und die Fliesen nachher ganz dicht an die Beine des Carportes plaziert werden können. Das
Fundament soll nicht tiefer als 3 cm unter den Fliesen liegen. Wenn die Fliesen 6 cm dick sind, soll die obere Kante
des Fundamentes 9 cm unter der fertigen Terrainhöhe sein. Sei aufmerksam auf die Neigung hinüber den
Fundamenten, damit Regenwasser korrekt zu den Ablaufröhren läuft.

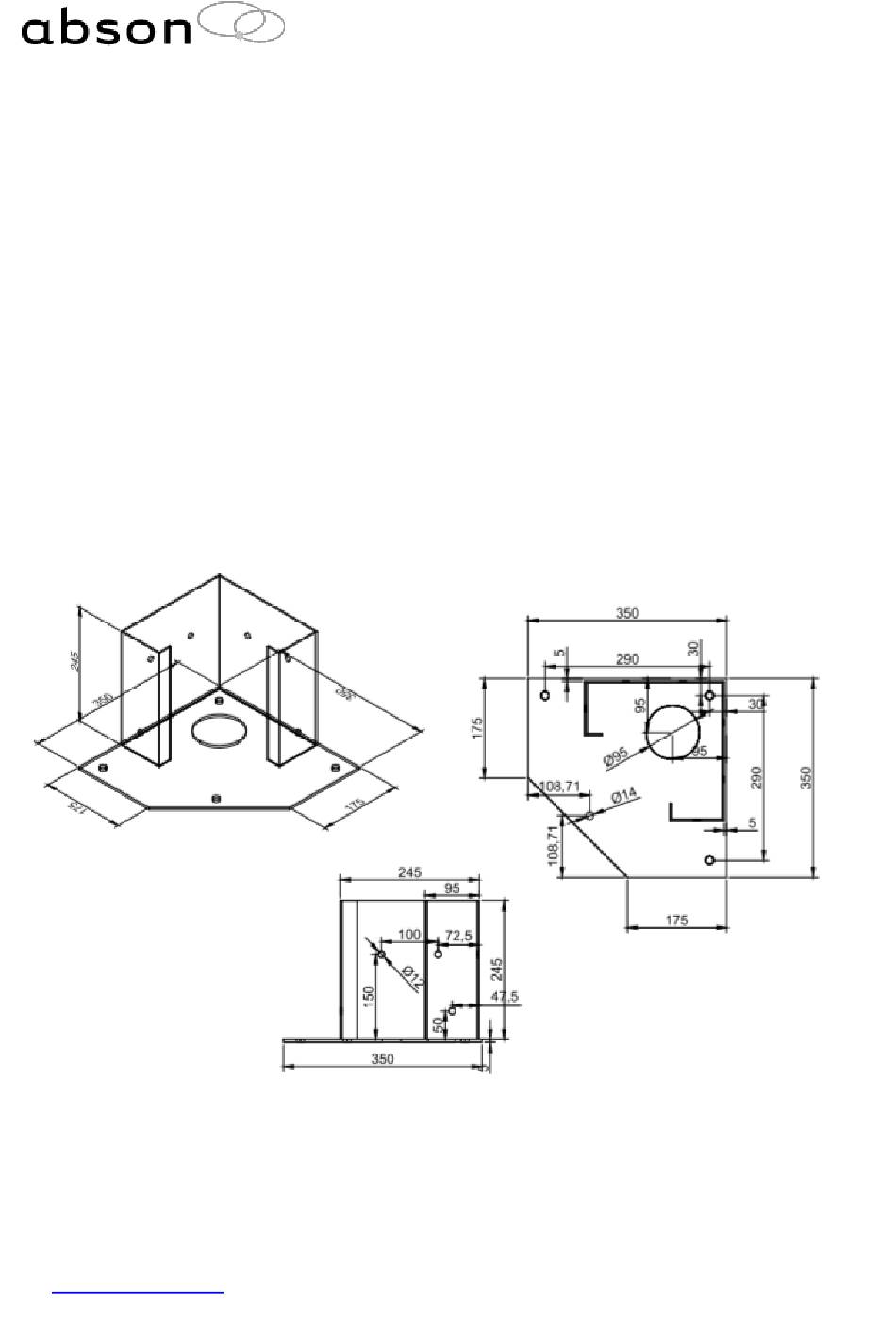

Fussplatte Ø95 für die Kupplung von Ablaufröhren zum Abfluss / Regenwasserbrunnen. Rohr muss im Fundament
verlegt werden.
„ACHTUNG: bitte prüfen Sie alle Einzelteile vor der Montage. Reklamationen bzgl. defekter
Teile, Kratzer usw. können wir nach Montage nicht mehr anerkennen. Bitte reklamieren Sie
an verkauf@abson.biz"
