Rane BLACK & BLUE Benutzerhandbuch
Bluetooth mixer
Verwandte Anleitungen für Rane BLACK & BLUE
Inhaltszusammenfassung für Rane BLACK & BLUE
- Seite 1 User Guide English (3–11) Guía del usuario Español (12–20) Guide d’utilisation Français (21–29) Guida per l’uso Italiano (30–38) Benutzerhandbuch Deutsch (39–47) Appendix English (48–49) Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
- Seite 39 Benutzerhandbuch (Deutsch) Einführung Vielen Dank für den Kauf des Black & Blue. Bei Rane schätzen wir Leistung und Zuverlässigkeit - genau wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Anwendung so gut wie möglich zu unterstützen.
- Seite 40 Aufbaudiagramm Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Bluetooth- Quellen Computer Bluetooth Antennen Tablet Stromversorgung Verstärker Lautsprecher 4 - 8 Ω oder Lautsprecher 70 V oder 100 V Downloaded from www.Manualslib.com manuals search engine...
-
Seite 41: Anwendungsbeispiele
Anwendungsbeispiele Konferenzraum Dieses Beispiel zeigt: - ein am Kopf getragenes Bluetooth-Mikrofon, das mit dem Bluetooth-Eingang A verbunden ist - den Amplifier-Ausgang, der mit Full-Range-Lautsprechern verbunden ist - die Mix-Taste ist heruntergedrückt, um das Monitoring der Bluetooth A und Computer- Quellen zu ermöglichen Tablet Bluetooth- Mikrofon... - Seite 42 Kaffeebar Dieses Beispiel zeigt: - ein am Kopf getragenes Bluetooth-Mikrofon, das mit dem Bluetooth-Eingang A verbunden ist - ein Smartphone, das mit dem Bluetooth-Eingang B verbunden ist - ein TV-Gerät mit einem Bluetooth-Sender, das mit dem Bluetooth-Eingang C verbunden - den Amplifier-Ausgang, der mit Full-Range-Lautsprechern verbunden ist ein TV-Gerät mit Bluetooth-Mikrofon einem Bluetooth-...

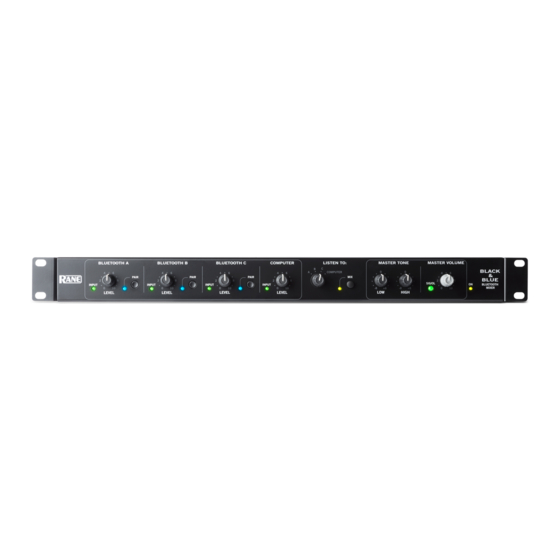

- Seite 43 Funktionen Vorderseite 11 12 Bluetooth-Signal-LED: Diese LED leuchtet grün, wenn das Bluetooth-Signal - 40 dBFS überschreitet. Eingangspegelregler: Drehen Sie diesen Regler, um den Eingangssignalpegel für die einzelnen Bluetooth-Kanäle einzustellen. Koppel-LED: Diese LED blinkt, wenn die Pair-Taste gedrückt und 3 Sekunden lang gedrückt gehalten wird und leuchtet konstant, wenn sie mit einer Bluetooth-Quelle gekoppelt ist.
- Seite 44 3 1 3 1 3 5 11 12 14 Rückseite Netzeingang: Schließen Sie das mitgelieferte Netzkabel hier an. Endstufenausgang: Sendet das Master-Signal an Ihren Lautsprecher. Es stehen 4 - 32 Ohm, 70 V und 100 V Anschlüsse zur Verfügung. Schließen Sie dies an Ihren Lautsprecher an, indem Sie einen 4-poligen Euroblock-Stecker einen entsprechend...
-
Seite 45: Betrieb
Betrieb Koppeln von Bluetooth-Quellen 1. Schließen Sie die 3 mitgelieferten Bluetooth-Antennen an die Anschlüsse an der Rückseite von Black & Blue an. 2. Schalten Sie Black & Blue ein. Die Betriebsanzeige leuchtet dauerhaft. 3. Halten Sie die Pair-Taste 3 Sekunden lang gedrückt, um den Bluetooth-Eingang auszuwählen, den Sie für Ihre Bluetooth-Quelle verwenden möchten. - Seite 46 Aufnahme Verbinden Sie den USB-Anschluss des Black & Blue mit einem freien USB- Anschluss Ihres Computers mit einem USB-Kabel. Lesen Sie den Abschnitt Computer-Setup > Einstellungen, um Black & Blue als Standard-Aufnahmegerät festzulegen. Öffnen Sie auf Ihrem Computer Ihre bevorzugte Aufnahmesoftware. Hinweis: Um die Musik während der Wiedergabe zu hören oder um Aufnahmeinhalte zu überwachen, verwenden Sie die Lautsprecher Ihres Computers oder verbinden den Master-Ausgang des Black &...
-
Seite 47: Einstellen Von Black & Blue Als Standardwiedergabegerät
Computer-Setup Einstellen von Black & Blue als Standardaufnahmegerät • Windows XP: Klicken Sie auf Startmenü Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Sound und Audiogeräte. Klicken Sie auf die Registerkarte Audio unter Aufnahme und wählen USB Audio Codec als Standard-Gerät aus. Wählen Sie Eigenschaften aus und klicken Sie auf die Registerkarte Erweitert, um das Standardformat 44100 Hz oder 48000 Hz auszuwählen. - Seite 50 Downloaded from www.Manualslib.com manuals search engine...
- Seite 51 Downloaded from www.Manualslib.com manuals search engine...
- Seite 52 Manual Version 1.4 Downloaded from www.Manualslib.com manuals search engine...
