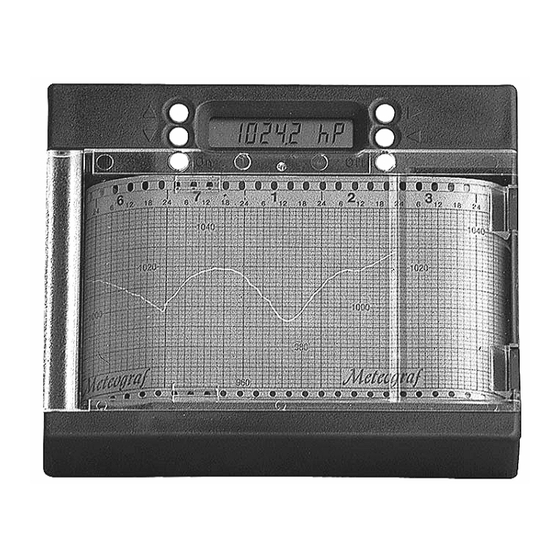

Räber Meteograf Bedienungsanleitung
Elektronischer präzisionsbarograph
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Räber Meteograf
- Seite 1 Elektronischer Präzisionsbarograph Bedienungsanleitung...
- Seite 2 ................11 Erhältliches Zubehör ................12 Sicherheitshinweis Der Meteograf ist ein Hilfsmittel zum Beurteilen der Wetterlage. Er kann eine Wetterberatung und seriöse Wettervorbereitung vor dem Auslaufen in See nicht ersetzen! Weitere Wetterindikatoren wie Wolken, Wind usw. dürfen nicht ausser acht...
-
Seite 3: Beschreibung
Auf der LCD können auch kurzfristige Druckänderungen beobachtet werden, welche auf dem Schrieb noch kaum sichtbar sind. (Lupenfunktion) Ein Microcomputer steuert und berechnet alle Funktionen des Meteograf. Das analoge Signal des Drucksensors wird in einem Signalprozessor verstärkt, digitalisiert und an den Microcomputer weitergegeben. - Seite 4 Inbetriebnahme Batterie einlegen Für den Meteograf benötigen Sie eine Alkali Mangan Batterie (Grösse: Baby, AM2, LR14) mit einem Durchmesser von 26 mm und einer Länge von 50 mm. Mit einer guten Batterie läuft der Meteograf bei Raumtemperatur über ein Jahr.
-
Seite 5: Einstellen
($ #) können Sie durch das Menü „rollen“. Mit den rechten Tasten (!) können Sie die Werte einstellen, oder die Eingabe bestätigen. Achtung: Werden während 30 Sekunden keine Tasten gedrückt, wechselt der Meteograf automa- tisch in den Normalmodus „run“. Luftdruck über die Höhe einstellen Ist Ihnen der genaue Luftdruck (reduziert auf Meereshöhe) nicht bekannt, können Sie hier Ihre... -
Seite 6: Aufzeichnen
Aufzeichnen Im Aufzeichnungsmodus zeichnet der Meteograf den Luftdruckverlauf in Funktion zur Zeit auf. Mit den linken Tasten ($ #) können Sie durch das Menü „rollen“. Anzeige des Luftdruckes oder Auf der LCD wird der aktuell gemessene Luftdruck in hPa oder inHg angezeigt. (z.B. 1013.2 hP) Die Anzeige wird alle Minuten aktualisiert. -
Seite 7: Installation Der Software
Bestätigen Sie Ihre Angaben mit „Auslesen“. Die Daten werden jetzt übernommen, die System- zeit und das Systemdatum von Ihrem PC werden den Daten zugeordnet (da im Meteograf keine Uhr eingebaut ist), das Ganze wird in einer Textdatei mit dem Namen „Daten“ gespeichert, Excel wird gestartet und je nach Wunsch wird ein Diagramm über 10 Tage, oder 2 Diagramme... -
Seite 8: Wichtige Hinweise
Batterie verliert frühzeitig einen Teil ihrer Kapazität. Bei tiefen Temperaturen hinge- gen ist die Batterie nicht mehr in der Lage ihre ganze Kapazität abzugeben. Wird der Meteograf bei extremen Temperaturen betrieben, oder wird eine schon längere Zeit gelagerte Batterie verwendet, muss mit einer kürzeren Lebensdauer der Batterie gerechnet werden. - Seite 9 PC einlesen, wenn Sie das Papier schwarz hinterlegen. Montage auf Schiffen Der Meteograf ist auf Schiffen so zu montieren, dass er auch bei schwerer See seinen festen Platz hat. Er ist an einem möglichst trockenen Ort und geschützt vor Spritzwasser anzubringen.
-
Seite 10: Übersicht Der Möglichen Modi
Mit den rechten Tasten die gewünschte Enheit für den Luftdruck Sekunden keine Tasten wählen. (Hektopascal oder inch Quecksilbersäule) gedrückt, wechselt der Meteograf automatisch auf Mit den rechten Tasten in den Normalmodus wechseln. „run“ Aufzeichnen: Gerät zeichnet den Luftdruck auf, auf der LCD wird der aktuelle Luftdruck angezeigt Gerät zeichnet den Luftdruck auf, auf der LCD wird der aktuelle... -
Seite 11: Technische Daten
(zum Ausgleichen bei hohem Wellengang) Sturmwarnung......Akustisch, optisch, Wert einstellbar Stromversorgung ....1 Alkali Mangan Babyzelle 1.5 V (für 12 Monate Betrieb) * Abmessungen ......146/120/36 mm Gewicht ........500 g (inkl. Batterie und Papier) Typische Werte Technische Änderungen vorbehalten Meteograf RÄBER, Elektronische Geräte... -
Seite 12: Erhältliches Zubehör
Neuste Informationen finden Sie auf unserer Homepage unter: www.p-raeber.ch Ab Version 2.4 / 28.12.2005 RÄBER, Elektronische Geräte Malorain 24, CH-6024 Hildisrieden Tel 041 461 00 81, Fax ... 82 (International: Tel..41 41 461 0081, Fax ...82) E-mail: praeber@gmx.ch Meteograf RÄBER, Elektronische Geräte...
