Tubo CMT800 Einbauanleitungen

SCELTA DEL MODELLO DI ADATTATORI
Per l'installazione del CMT800 è necessario il supporto
placca 3 moduli della serie elettrica utilizzata.
Su ogni adattatore è stampato il nome della serie elettrica.
Scegliere la coppia di adattatori corrispondente alla serie
elettrica utilizzata.
Serie elettrica
ESEMPIO
Supporto placca
Adattatori

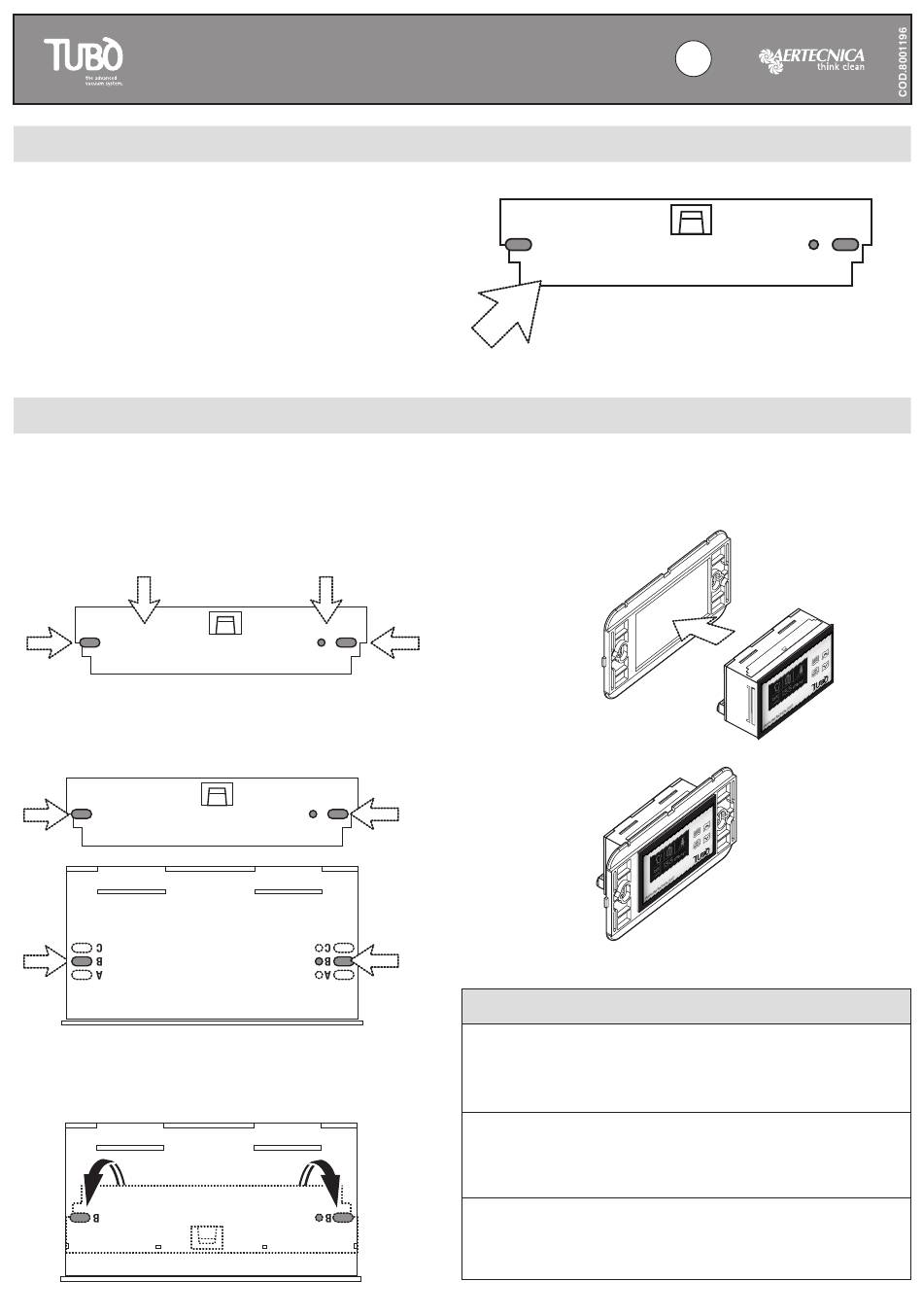

MONTAGGIO DEGLI ADATTATORI
1
Prendere la coppia di adattatori della serie elettrica in uso.
Leggere la lettera (in questo esempio la B) che indica la posizione di
inserimento dei centratori (R) e (L) .
R
Pos. B
VIMAR Plana
2
Prendere il CMT800 e allineare l'adattatore in modo che i centratori
siano in corrispondenza dei fori indicati dalla lettera (in questo esempio
la B).
Pos. B
VIMAR Plana
3
Ribaltare l'adattatore e inserire i centratori nel CMT800.
Ripetere l'operazione sull'altro lato del CMT800.
ISTRUZIONI DI MONTAGGIO
ADATTATORI PER SUPPORTO PLACCHE
CMT800
VIMAR PLANA
VIMAR PLANA
VIMAR PLANA
L
Pos. B
USE / USO
Pos. B
USE / USO
Pos. B
VIMAR Plana
4
Inserire il CMT800 con gli adattatori nel supporto placca 3 moduli
della serie elettrica utilizzata e completare l'installazione.
PLACCHE ELETTRICHE COMPATIBILI
BTICINO Axolute
BTICINO Living
BTICINO Light
VIMAR Idea
VIMAR Plana
VIMAR Eikon
GEWISS Chorus Lux
GEWISS Chorus One
GEWISS Chorus Art
IT
VIMAR Plana è un marchio
di proprietà VIMAR
Pos. B
USE / USO
