Inhaltszusammenfassung für FERREX WWS-AHP20-SP

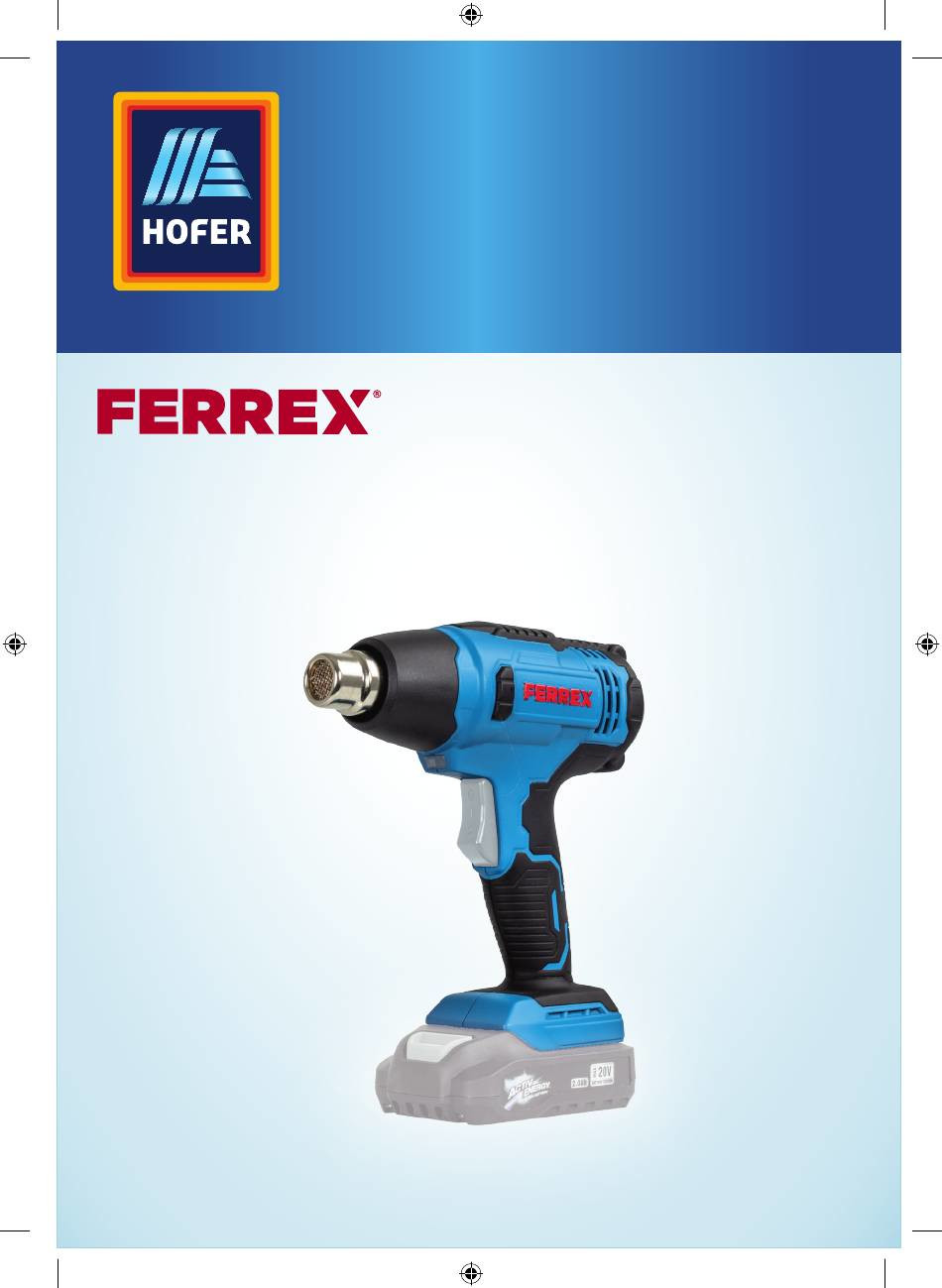

- Seite 1 Bedienungs- anleitung 20 V LI-ION AKKU- HEISSLUFTGEBLÄSE WWS-AHP20-SP Originalbetriebsanleitung 800422_Buch_Hofer_AT.indb 1 800422_Buch_Hofer_AT.indb 1 22.01.2020 08:07:24 22.01.2020 08:07:24...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ..............................Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Restrisiken ................................................... Allgemeine Sicherheitshinweise ..................................Sicherheitshinweise für Heißluftpistolen ............................Vor Verwendung ........................................Heißluftpistole und Lieferumfang prüfen ............................Akku einsetzen / entfernen ..................................... -
Seite 3: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung Standfläche Schutzhülse Lufteinlässe Luftauslass Handgriff Flächendüse Ein-/Aus-Schalter (Stufen 0/1/2) Reduzierdüse LED-Arbeitsleuchte 10. Reflektordüse Akku und Ladegerät NICHT im Lieferumfang enthalten 800422_Buch_Hofer_AT.indb 3 800422_Buch_Hofer_AT.indb 3 22.01.2020 08:07:25 22.01.2020 08:07:25... -
Seite 4: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser 20 V Li-Ion Akku-Heißluftgebläse (im Folgenden nur "Heißluftpistole" oder "Produkt" genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 5: Sicherheit
Sicherheit Die Modellbezeichnung ist eine Kombination aus Buchstaben und Ziffern: Inverkehrbringer Produkt (GER) Leistung Version Inverkehrbringer = WALTER Werkzeuge Salzburg GmbH (WWS) ; Product (GER) = Akku-Heißluftpistole (AHP); Leistung = 20 V ; Version = Skin-Product (SP) Sicherheit Bestimmungsgemäße Verwendung Diese Heißluftpistole ist ausschließlich für den Privatgebrauch konstruiert worden und für folgende Einsatzzwecke im Hobby- und DIY Bereich vorgesehen: −... -
Seite 6: Restrisiken
Sicherheit Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art der Heißluftpistole können folgende Gefährdungen auftreten: − Gesundheitsschäden, die aus Schwingungsemission resultieren, falls die Heißluftpistole über einen längeren Zeitraum verwendet oder nicht ordnungsgemäß geführt und gewartet werden, −... - Seite 7 Sicherheit 2) Elektrische Sicherheit a) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. b) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
- Seite 8 Sicherheit Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.
-
Seite 9: Sicherheitshinweise Für Heißluftpistolen
Sicherheit d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. 6) Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. -
Seite 10: Vor Verwendung
Vor Verwendung k) Die Heißluftpistole kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 11: Akku Einsetzen / Entfernen
Vor Verwendung • Nehmen Sie die Heißluftpistole sowie das Zubehör aus der Verpackung. • Prüfen Sie, ob die Lieferung vollständig ist (siehe Kapitel „Lieferumfang / Teilebezeichnung). • Kontrollieren Sie, ob die Heißluftpistole sowie deren Zubehör Schäden aufweisen. • Bei Schäden oder fehlenden Teilen benutzen Sie die Heißluftpistole nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Servicestelle an den Hersteller. -
Seite 12: Akku-Ladestand Kontrollieren
Vor Verwendung Akku-Ladestand kontrollieren HINWEIS! Kontrollieren Sie den Akkustand regelmäßig um Tiefenentladungen zu vermeiden. Der Akku ist mit einer Status-Indikation ausgestattet, welche den jeweiligen Akku-Ladestand anzeigt. • Drücken Sie den Indikations-Button auf der Rückseite des Akku. • Der Akku-Ladestand wird durch 3 LEDs visualisiert. -
Seite 13: Heißluftpistole Abstellen
Vor Verwendung Für weiterführende Informationen zum Ladegerät informieren Sie sich in der Bedienungsanleitung des jeweiligen Ladegerät-Herstellers oder kontaktieren Sie diesen direkt. Verwenden Sie ausschließlich angeführte Ladegerättypen wie folgt (separate erhältlich): Modell Ladegerät Eingangsleistung Ausgangsleistung AEC 20 – 4.0Ia 220 – 240 V~ / 50 Hz / 96 W 21 V / 4 A AEC 20 –... -
Seite 14: Wahl Der Geeigneten Düse
Vor Verwendung Wahl der geeigneten Düse Die Auswahl der im Zubehör enthaltenen Düsen ist abhängig von Material, Form und Zugänglichkeit des Werkstücks. Grundsätzlich sollten bei wärmeempfindlichen Nachbarteilen, wie z.B. Glas bzw. Kunststoffen, Düsen mit Ableitblechen wie die Reflektordüsen oder Flächendüse verwendet werden. Die im Folgenden angegebenen Beispiele können jedoch nur als Leitfaden für die Anwendung dienen: Düse... -
Seite 15: Verwendung
Verwendung Verwendung Ein- / Ausschalten Die Heißluftpistole hat zwei unterschiedliche Temperaturmodi, zwischen denen Sie wählen können. Stufe Temperatur ca. 20° C (Kaltluft) 1. max. 450° C (max. 550° C mit Reduzierdüse) Einschalten: • Ein-/Aus-Schalter in die Position „1“ drücken (Stufe 1). •... - Seite 16 Verwendung Die Farbschichten, selbst wenn sie dick sind, lassen sich normalerweise innerhalb eines einzigen Arbeitsvorgangs abtragen. Die günstigste Wirkungsweise bzw. Dauer sollte ermittelt werden, bevor die gesamte Oberfläche behandelt wird. Zu langes Einwirken von Heißluft führt zum Verbrennen der Farbe und erschwert das Abtragen.
-
Seite 17: Formen Von Kunststoffen
Verwendung Formen von Kunststoffen WARNUNG! Sorgen Sie stets für eine gute Belüftung und tragen Sie ggf. einen Atemschutz und Schutzhandschuhe. Lassen Sie sich im Zweifelsfall von einem Fachmann beraten. Um Kunststoffteile wie Rohre oder Profile zu formen, muss behutsam und mit Sorgfalt vorgegangen werden. -
Seite 18: Kleber Lösen
Verwendung Kleber lösen VORSICHT! Überhitzen Sie das Werkstück nicht und beachten Sie den Flammpunkt des Materials und des Klebers! Unter Wärmeeinwirkung erweichen die meisten Kleber. Die Bauteile können dann gelöst und der überschüssige Kleber entfernt werden. • Stecken Sie eine für Ihr Werkstück geeignete Düse auf den Luftauslass (siehe Kapitel "Wahl der geeigneten Düse"). -
Seite 19: Wartung, Reinigung, Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport Wartung, Reinigung, Lagerung und Transport WARNUNG! Ziehen Sie den Netzstecker des Ladegerätes und entfernen Sie den Akku der Heißluftpistole vor jeglicher Einstellung, Instandhaltung oder Instandsetzung. Wartung Die Heißluftpistole ist weitgehend wartungsfrei. Verwenden Sie nur Ersatzteile / Zubehör vom Hersteller bzw. von ermächtigen Fachwerkstätten. -
Seite 20: Lagerung
Wartung, Reinigung, Lagerung und Transport Lagerung • Reinigen Sie die Heißluftpistole vor der Lagerung. • Entfernen Sie den Akku vor jeder Lagerung (siehe Kapitel "Akku einsetzen / entfernen"). • Bei Nichtgebrauch lagern Sie die Heißluftpistole sowie den Akku an einem sicheren, trockenen und gut belüfteten Ort, außerhalb der Reichweite von Kindern. -
Seite 21: Fehlerbehebung
Flasche Düse Wählen Sie die für den jeweils gewählt. geeigneten Arbeitsvorgang passende Düse (siehe Kapitel "Wahl der geeigneten Düse"). Technische Daten Modell Nr. WWS-AHP20-SP Nennspannung 20 V Luftfördermenge 200 l/min Luftstrom 15 m/s Temperatur max. 550° C 800422_Buch_Hofer_AT.indb 21 800422_Buch_Hofer_AT.indb 21... -
Seite 22: Recycling
Recycling Recycling Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Produkt entsorgen Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. - Seite 23 800422_Buch_Hofer_AT.indb 23 800422_Buch_Hofer_AT.indb 23 22.01.2020 08:07:35 22.01.2020 08:07:35...
- Seite 24 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 800422 00800 925 837 88 www.walteronline.com JAHRE MODELL: GARANTIE WWS-AHP20-SP 05/2020 800422_Buch_Hofer_AT.indb 24 800422_Buch_Hofer_AT.indb 24 22.01.2020 08:07:36 22.01.2020 08:07:36...
