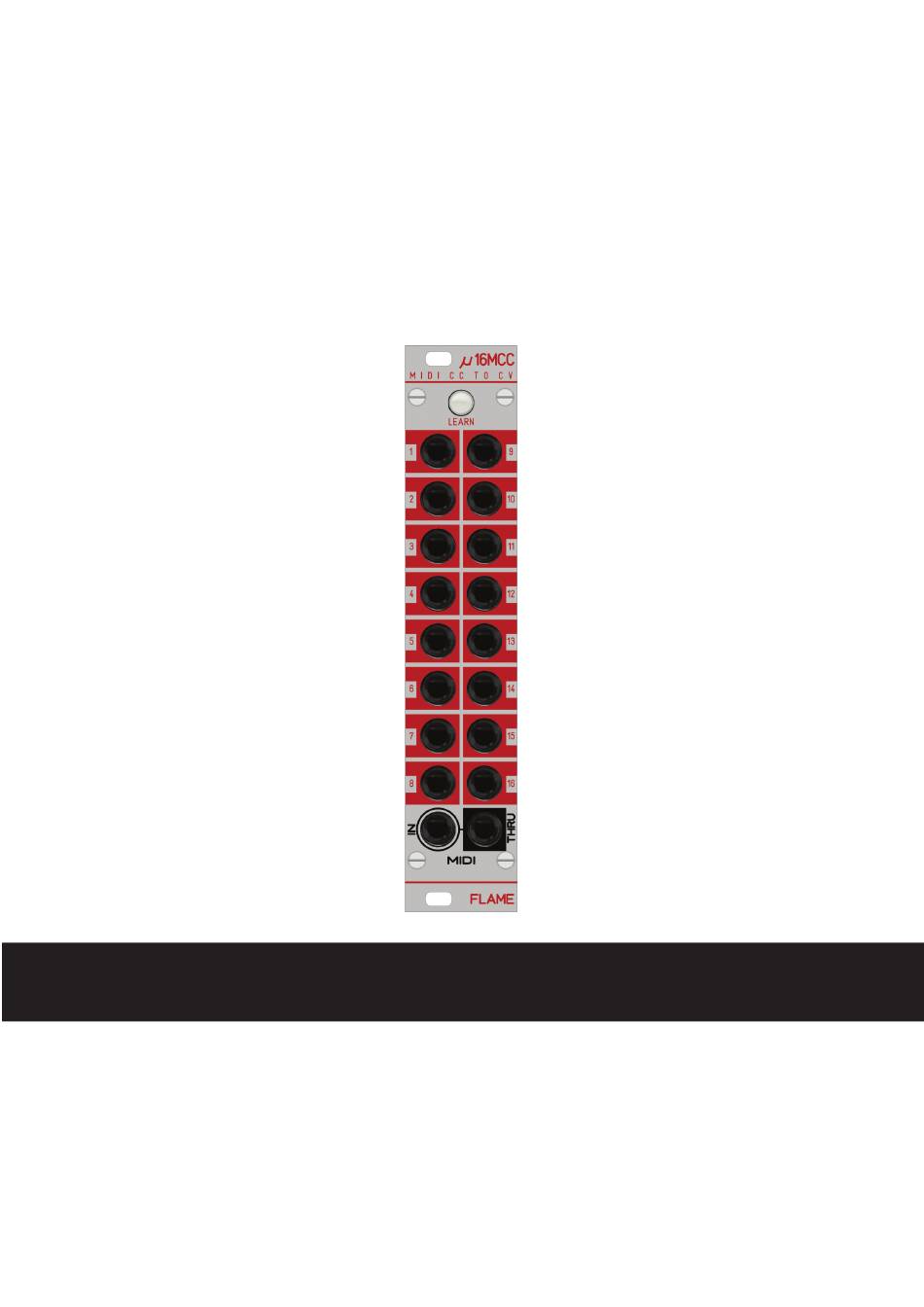

- Seite 1 FLAME µ16MCC MIDI CC to CV HANDBUCH Version 1.00...
-
Seite 2: Inhaltsverzeichnis
Handbuch FLAME 16MCC Version 1.00 Inhalt 1. Kurzbeschreibung..............3 2. Hardware / Anschluss............2.1 Anschluss an das Modularsystem (Doepfer Buss) 2.2 Modul Überblick 2.3 MIDI Verbindungen 3. Bedienung ................6 3.1 Controller Interface CC zu CV 3.2 LEARN Funktion 3.3 Programmierung per SYSEX Dateien 3.4 SYSEX Daten Format... -
Seite 3: Kurzbeschreibung
1. Kurzbeschreibung Das "µ16MCC" Modul ist ein kompaktes MIDI Interface, welches empfangene MIDI Control Change Befehle auf 16 Ausgängen in CV-Spannungen zwischen 0 und +5V umwandelt. Die Auflösung der Datenbytes beträgt 7bit. Die Ausgänge besitzen aber jeweils ein passives Lowpass Filter, welches die Ausgangsspannungen glätten. Jedem der Ausgänge kann eine separate Control Change Nummer zwischen 0 und 127 auf einem eigenen MIDI Kanal zugewiesen werden. -
Seite 4: Modul Überblick
2.2 Modul Überblick LEARN Taste 16 CV Ausgänge (0..+5V) MIDI Input (MIDI TRS-B Standard) MIDI THRU Output (MIDI TRS-B Standard) -
Seite 5: Midi Verbindungen
2.3 MIDI Verbindungen Das Modul hat zwei MIDI Buchsen (Miniklinken im TRS-B Standard) INPUT und THRU. Verbinden Sie den MIDI-Input mit dem MIDI-Ausgang ihres Keyboardes/Controllers oder Computers. Die an MIDI-IN empfangenen Daten werden über MIDI-THRU weitergeleitet. Für den MIDI Anschluss wird ein entsprechender handelsüblicher Adapter (MIDI-DIN auf Mini TRS-B) oder ein 3,5mm Stereo Klinkenkabel verwendet. -
Seite 6: Bedienung
3. BEDIENUNG 3.1 CONTROLLER INTERFACE CC zu CV Verbinden Sie den MIDI Eingang des Moduls mit dem MIDI Ausgang eines Gerätes, welches MIDI Control Change Befehle senden kann. Das Modul ist mit den Controller Nummern 1-16 auf MIDI Kanal 1 voreingestellt. Stellen Sie sicher, daß... -
Seite 7: Learn Funktion
3.2 LEARN Funktion Sie können jedem CV Ausgang eine eigene Controller Nummer auf einem anderen oder glei- chen MIDI-Kanal zuweisen. Dazu benötigen Sie eine MIDI Tastatur zum Noten senden, sowie Regler, die die gewünschten Controller senden können (oder einen Computer). Gehen Sie wie folgt vor: Drücken Sie die LEARN Taste solange, bis sie blinkt. -
Seite 8: Programmierung Per Sysex Dateien
Reinladen einer SYSEX Datei erledigen, ohne alle Controllernummern per LEARN neu programmieren zu müssen! Auf der FLAME Webseite können Sie diese vorgefertigten Dateien entsprechend runterladen. Sie können aber auch eigene SYSEX Dateien erstellen (zum Beispiel mit dem Freeware Prgramm MIDI-OX). -
Seite 9: Sysex Daten Format
Hilfe von SYSEX Daten erfolgen. Dabei versteht das Modul zwei unterschiedliche Typen von SYSEX Dateien: Typ 1: SYX Dateien die alle Controllernummern mit Midikanal der CV Ausgänge ändern 11110000 Exclusive Status 01111101 Header Flame module 00001011 Flame module “µ16MCC” 00000001 version 1 00000110... -
Seite 10: Anhang
Der Gewährleistungszeitraum richtet sich nach den gesetztlichen Vorgaben der einzelnen Länder, in denen das Gerät vertrieben wird. Setzen Sie sich gegebenenfalls mit Ihrem Fachhändler/Distributor in Verbindung oder senden Sie eine email an: service@flame-instruments.de 4.3 Herstellungsrichtlinien Konformität: CE, RoHS, UL 4.4 Entsorgung Das Gerät wurde RoHS-konform hergestellt (Richtlinien der EU) und ist damit frei von...
