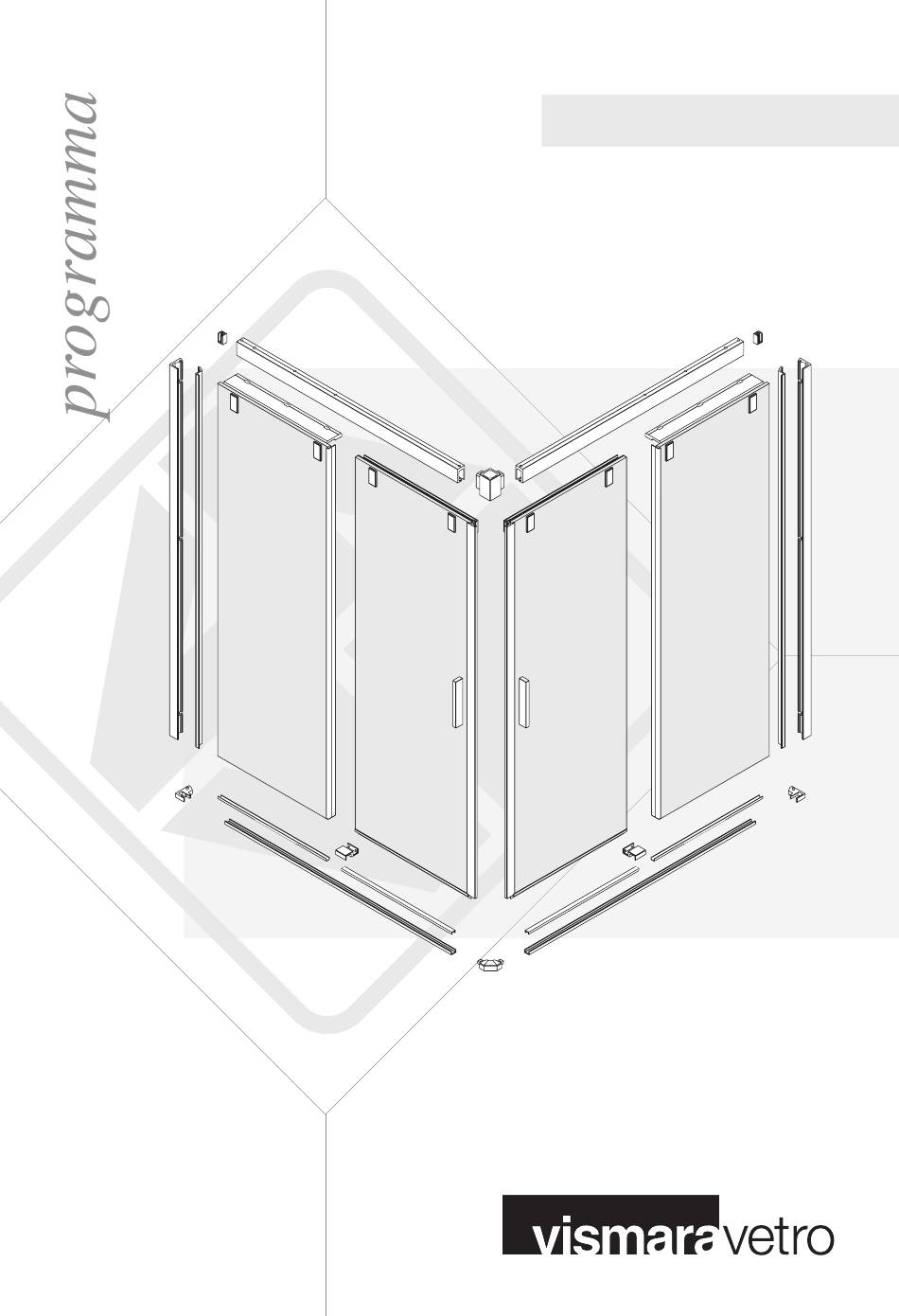

- Seite 1 Slide VA+VA ISTRUZIONI DI MONTAGGIO NOTICE DE MONTAGE ASSEMBLING INSTRUCTIONS MONTAGEANLEITUNGEN INSTRUCCIONES DE MONTAJE...
- Seite 2 MSS309 MSS405...
- Seite 4 Slide VA+VA Verificare che il piatto doccia sia posato in bolla. Estrarre dall’imballaggio il kit SMF (S_301 + S_215 + S_308) e posizionarlo a secco sul piatto doccia. Verificare che le dimensioni del kit siano idonee al piatto doccia. Procedere al fissaggio del kit utilizzando l’apposito bi-adesivo.
- Seite 6 Slide VA+VA Posizionare il blocchetto guida vetro S_302 sul profilo S_215 come da disegno. Regolare il blocchetto in modo tale che i colori visibili in prossimità del blocchetto S_302 corrispondano a quelli del blocchetto a muro S_301 (es.: giallo con giallo, rosso con rosso, ... ) .
- Seite 8 Slide VA+VA Posizionare il montante S_205 sulla base S_301 del profilo SMF. Verificare il centraggio del profilo sulla base e la messa a piombo. Fissare a muro con gli appositi tasselli forniti Ø mm 6 . Nel caso le pareti siano costituite con materiali di scarsa tenuta (cartongesso, porte a scrigno, …...
- Seite 10 Slide VA+VA Inserire la parete fissa S_602 sopra il profilo orizzontale inferiore S_215 e verificare che sormonti il profilo a muro S_205 per almeno cm 1. NB: la parete fissa deve obbligatoriamente essere appoggiata al blocchetto guida vetro S_302 già...
- Seite 12 Slide VA+VA Assemblare la parte interna del montante a muro S_204 e bloccarlo tramite le tre viti a testa svasata S_506. Serrare le tre viti senza forzare eccessivamente. Assembler le profilé interne avec le profilé au mur S_204 et le fixer avec les trois vis S_506.
- Seite 14 Slide VA+VA Infilare l’anta scorrevole S_601 nella guida di scorrimento S_203 come da disegno. Il lato chiuso della guida S_203 va posizionato verso la parete. Inserire l’anta nella guida anta inferiore S_302 e collegare con le apposite viti S_505 il profilo guida S_203 al profilo S_201 montato sulla parete fissa.
- Seite 16 Slide VA+VA Bloccare la guida di scorrimento S_203 al profilo S_201 per mezzo delle 2 viti S_505 come da disegno. NON serrare ma lasciare allentate la viti da circa 1/2 giro per la successiva regolazione. Attenzione allo sfilaggio dell’anta dalla guida!!! Eseguire la stessa operazione per l’altra anta.
- Seite 18 Slide VA+VA Inserire il giunto terminale S_309 nell’ estremità della guida di scorrimento S_203 e bloccare con la vite M6 S_505. Verificare la chiusura magnetica chiudendo le due ante, quindi bloccare le guide serrando le viti M6 S_505. Regolare il fine corsa S_316 nella posizione desiderata.
- Seite 20 Slide VA+VA REGOLAZIONE ANTE Dall’ interno della cabina aprire l’anta allineando le frecce adesive (Fig. 9/a). Inserire nel foro del profilo superiore la chiave in dotazione e agire sul perno di regolazione. Svitare per abbassare l’anta, riavvitare per rialzare l’anta (max. 2 giri). Non forzare eccessivamente la regolazione a fine corsa.
- Seite 22 Slide VA+VA IMPORTANTE A montaggio finito sigillare esternamente con silicone tutte le parti della cabina doccia a contatto con il piatto e le pareti per evitare ogni minima fuoriuscita d’acqua. IMPORTANT Le montage terminé, procéder au siliconage à l’extérieur de toutes les parties de la porte en contact avec les murs et le receveur, pour éviter la moindre fuite d’eau.
- Seite 24 Vismaravetro Srl 20050 Verano Brianza (MI) - Italy Via Furlanelli, 29 telefono 0362/992244 telefax 0362/992255 e-mail: info@vismaravetro.it www.vismaravetro.it...
