Ancona 55cm (21.5'') LED BLU-TV
Externe Geräte anschließen (Fortsetzung)
ANSCHLÜSSE
Name Funktionsbeschreibung
Anschluss für
POWER Anschluss an das
das Netzkabel
Verbinden Sie diese Buchse mit dem
HDMI HDMI-Ausgang Ihres DVD-Players
oder Satellitenreceivers.
SAT LNB-Ver-
Anschluss für eine Satellitenantenne
bindung
Verbinden Sie diese Buchse mit dem
VGA (PC IN) VGA-Ausgang der Gr
PCs.
PC-IN PC-Audioeingang
Verbinden Sie diese Buchse mit dem
Mini YPbPr
YPbPr-Ausgang des externen Geräts.
Verbinden Sie diese Buchse mit dem
Mini AV
AV-Ausgang des externen Geräts.
Diese Buchse können Sie mit dem
SCART SCART-Ein- bzw. -Ausgang externer
Geräte verbinden.
RF Anschluss für Fernsehsignalkabel
Head phone Kopfhöreranschluss
CI / CI+ CI-Einschubfach (für Pay-TV-Karten)
Coax Ausgang für Audioverstärker Digitaler Ausgang für Audioverstärker
Multimediawiedergabe und Videore-
USB
(modellabhängig)
corder
Achtung!
Bevor Sie externe Geräte anschließen:
Trennen Sie zuerst alle anzuschließenden Geräte vom
Stromnetz, um mögliche Schäden zu vermeiden.
Stellen Sie sicher, dass Sie das richtige Kabel mit den
richtigen Buchsen verbinden.
Stellen Sie sicher, daß alle Stecker fest angeschlossen
sind, bevor Sie die Geräte wieder an das Stromnetz
anschließen.

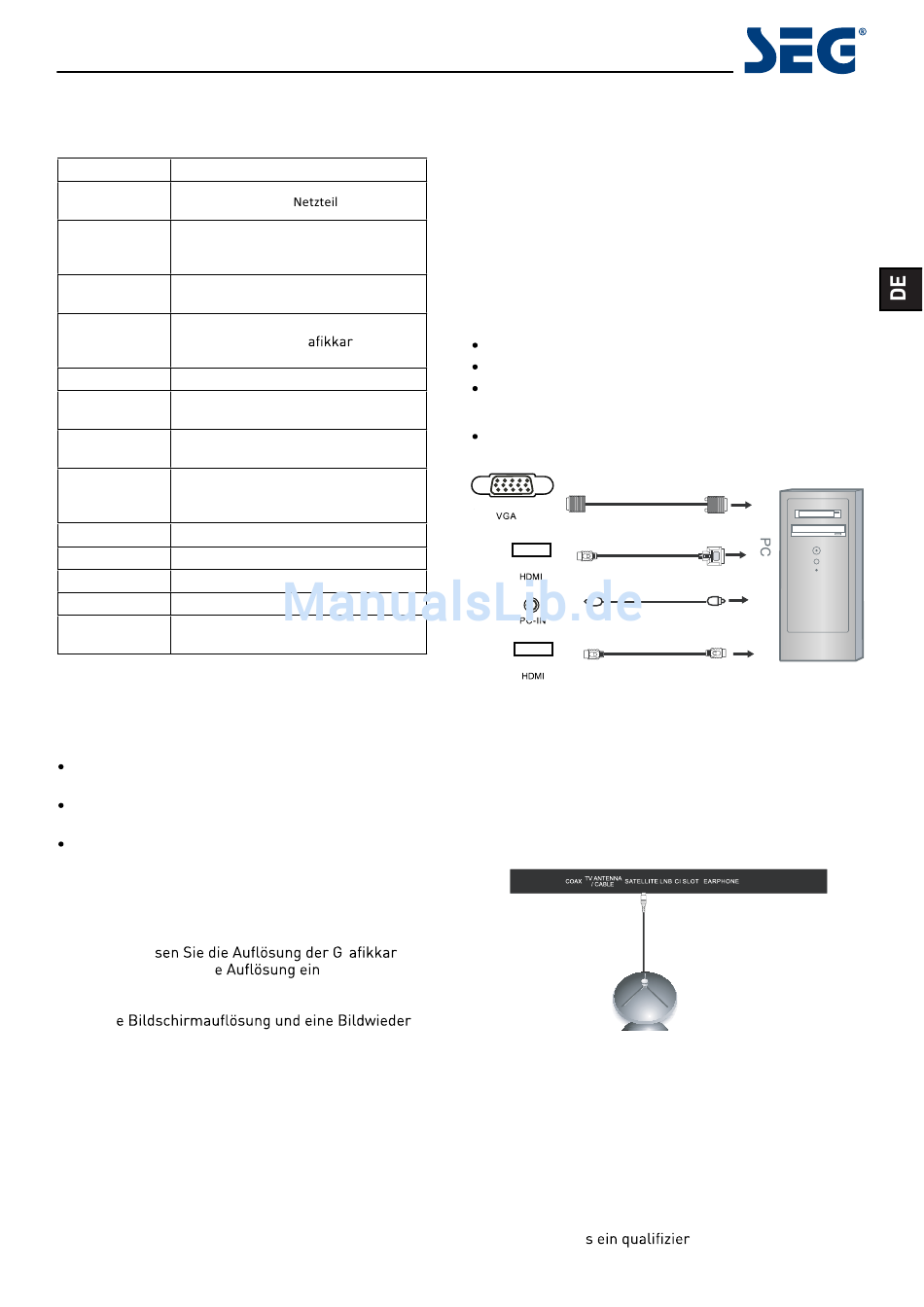

PC-Verbindung

Eventuell müs
PCs auf eine kompatibl
Bild richtig angezeigt wird. Schalten Sie Ihren PC ein
(zunächst mit Ihrem alten Monitor), und stellen Sie eine
geeignet
holfrequenz von 60 Hz ein. Schalten Sie Ihren PC aus, und
verbinden Sie ihn mit Ihrem Fernseher. Lassen Sie dabei
beide Geräte zunächst ausgeschaltet.
PC-Verbindung über VGA- bzw. HDMI-Kabel
Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang ent-
halten), und verbinden Sie Ihren Fernseher mit dem PC.
Oder verwenden Sie stattdessen ein HDMI-Kabel (sofern
Ihr PC einen HDMI-Ausgang besitzt). Wenn Sie das HDMI-
Kabel verwenden, müssen Sie keine zusätzliche Verbin-
dung zur Übertragung des Tonsignals vom PC herstellen.
Wenn Sie ein HDMI-auf-DVI-Kabel verwenden, müssen
Sie hierzu allerdings das Audiokabel vom PC anschlie-
ßen. Verbinden Sie alle Kabel vorsichtig, und achten Sie
darauf, dass keine Stifte der Anschlussstecker verbogen
werden.
Bei Verwendung eines VGA-Kabels
te Ihres
Schalten Sie den Fernseher ein.
Schalten Sie den PC ein.
Wählen Sie die Signalquelle PC/VGA.
Bei Verwendung eines HDMI-Kabels
Wählen Sie die Signalquelle HDMI aus.
(Die abgebildeten Kabel gehören nicht zum Lieferumfang)
Satellitenantenne anschließen
r te Ihres
stellen, damit das
-
Verbinden Sie den Anschluss Ihrer DVB-S-/DVB-S2-Sa-
tellitenantenne mit dem Eingang SATELLITE LNB am
Fernsehgerät. Sie können die Signalquelle für Satelliten-
empfang durch Drücken der Kurzwahltaste für Signal-
quelle DVBS/DVBS2 einstellen.
Hinweis: Sollte kein DVBS(S2) Empfang möglich sein,
prüfen Sie bitte ob ein Problem, z.B. ein Kurzschluss am
F-Stecker, im LNB-Kabel, im LNB, am Multischalter,
usw., an Ihrer Empfangsanlage vorliegt. Trennen Sie in
einem solchen Fall den Fernseher von Ihrer Empfangs-
anlage. Ggf. mus
gezogen werden.
VGA-Kabel

HDMI-auf-DVI-Kabel

Audiokabel

HDMI auf HDMI

DVB-S-/DVB-S2-Signal
ter Techniker zu Rate
11
