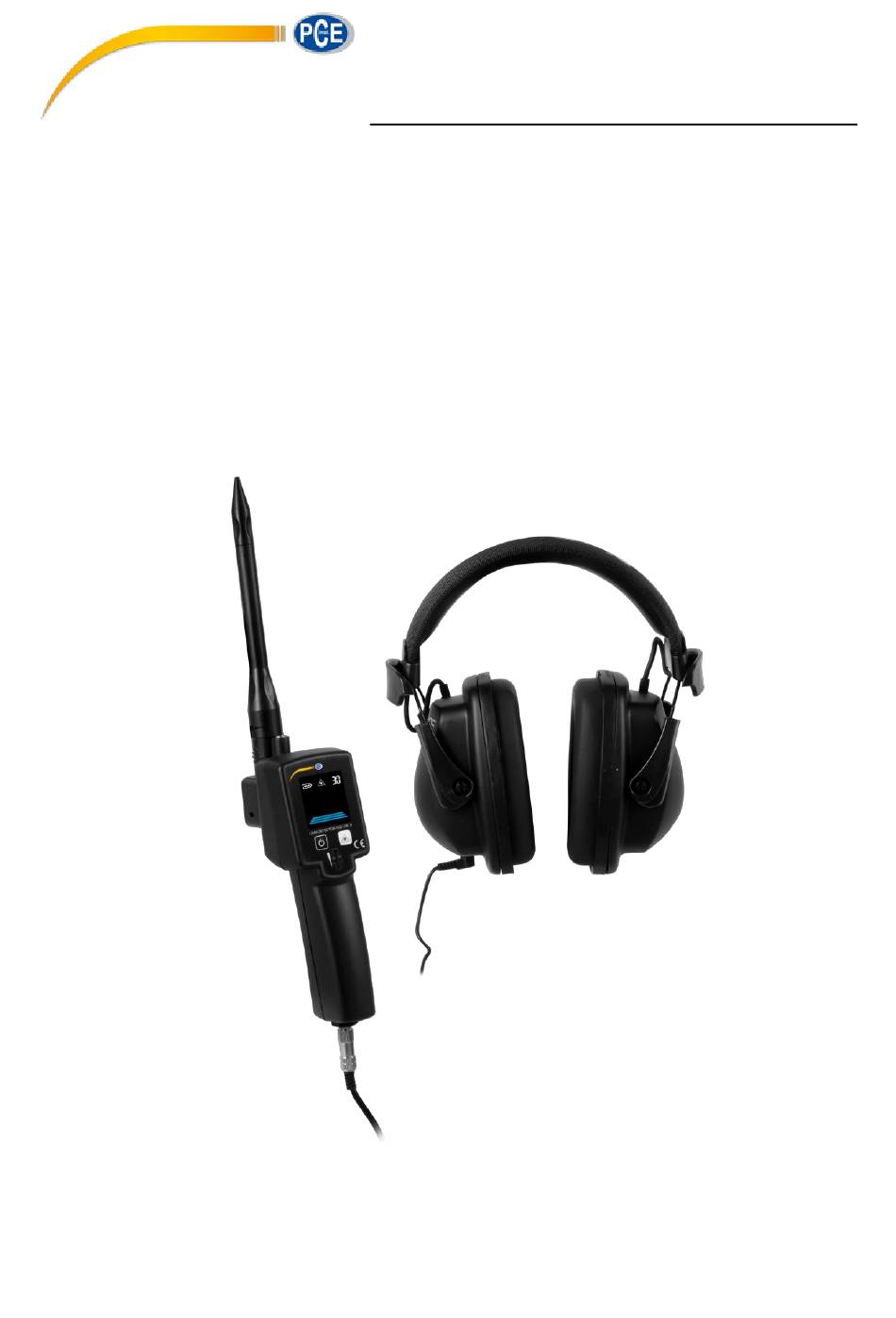

- Seite 1 Deutsch Bedienungsanleitung PCE-LDC 8 Lecksucher...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Lesen Sie die Gebrauchs- und Montageanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch, falsche Montage oder falsche Bedienung verursacht werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise ................4 2. Anwendung ..................6 3. Eigenschaften ..................6 4. Technische Daten ................7 4.1 Allgemein ..................7 4.2 Elektrische Daten ................7 4.3 Messmöglichkeiten ................7 5. Technische Zeichnung ................8 6. Bedienung ..................9 6.1 Funktionsweise ................ -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Bitte überprüfen Sie ob diese Gebrauchsanleitung dem Geräte-Typ entspricht. Bitte beachten Sie in dieser Anleitung alle angegeben Hinweise. Sie beinhaltet wesentliche Informationen, welche bevor und während der Installation, im Betrieb und bei Wartungsarbeiten beachtet werden müssen. Daher ist die Bedienungsanleitung von den Technikern wie auch von dem verantwortlichen Betreiber / Fachpersonal sorgfältig zu lesen. - Seite 5 besteht Gefahr für Mensch und Material und es können Funktions- und Betriebsstörungen auftreten. • Überschreiten Sie nicht die zugelassenen Betriebsparameter. • Das Gerät darf nur innerhalb der zulässigen Grenzwerte betrieben werden. • Über- oder Unterschreiten Sie nicht die zugelassene Lager- und Betriebstemperatur bzw.
-
Seite 6: Anwendung
Ultraschall, der von dem Lecksuchgerät PCE-LDC 8 auch aus mehreren Metern Entfernung festgestellt werden kann. Das PCE-LDC 8 konvertiert diese für den Menschen nicht hörbaren Töne in Frequenzen, die einfach mit einem speziellen Kopfhörer gehört werden. In drucklosen Systemen kann ein Ultraschall- Tongenerator eingesetzt werden. -
Seite 7: Technische Daten
4. Technische Daten 4.1 Allgemein Messprinzip Ultraschall Messmedium Luft, Kühlmittel und weitere Gase Stecker Stecker 1: 4-pologer Anschluss für Kopfhörer und Ladegerät Stecker 2: 3,5 mm Stereo- Klinkenbuchse für den Sensor oder das Sensorkabel Betriebsfrequenz 40 kHz ± 2 kHz Betriebstemperatur 0…... -
Seite 8: Technische Zeichnung
5. Technische Zeichnung... -
Seite 9: Bedienung
6. Bedienung Stellen Sie sicher, dass alle hier aufgelisteten Komponenten mit geliefert wurden. Anz. Beschreibung PCE-LDC 8 Leckagesuchgerät Sensoreinheit Kopfhörer, schalldämmend Richtrohr und Richtrohrspitze Verbindungskabel vom Gerät zum Schallsensor Ladegerät Transportkoffer Bedienungsanleitung Hinweis: Die Sensoreinheit kann von dem Hauptgerät getrennt werden, indem die Einheit aus der Halterung herausgenommen wird. -
Seite 10: Funktionsweise
6.1 Funktionsweise Luftleckagen erzeugen einen großen Bereich an Ultraschall (20 … 80 kHz). Je höher die Frequenz ist desto mehr Energie beinhaltet sie. Allerdings können höhere Frequenzen in Luft nicht so schnell weitergeleitet werden. Deshalb arbeitet das Suchgerät mit einer Mittenfrequenz von 40 kHz, als optimaler Kompromiss aus Energie und Distanz. -
Seite 11: Bedienungsschritte
6.2 Bedienungsschritte 1. Drücken Sie die Power Taste. 2. Es erscheint das links dargestellte Bild im Display. • Laserpointer ist aus • das Display zeigt: • Akkustand • Segmente von grün bis rot • Die Empfindlichkeit kann mit dem Rädchen verändert werden. -
Seite 12: Elektrischer Anschluss
6.3 Elektrischer Anschluss Es kann entweder der Kopfhörer oder das Ladegerät mit dem PCE-LDC 8 verbunden werden. Hinweis Wenn das Gerät länger als 2 Monate nicht zum Einsatz kam, kann der Akku entladen sein. Schließen Sie das Ladegerät an und nach ca. 2 – 3... -
Seite 13: Wartung
7. Wartung Bitte benutzen Sie ausschließlich ein feuchtes Tuch, um den Sensor und das Zubehör zu reinigen. VORSICHT! Verwenden Sie zur Reinigung des Sensors und seines Zubehörs kein Isopropylalkohol 8. Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet.
