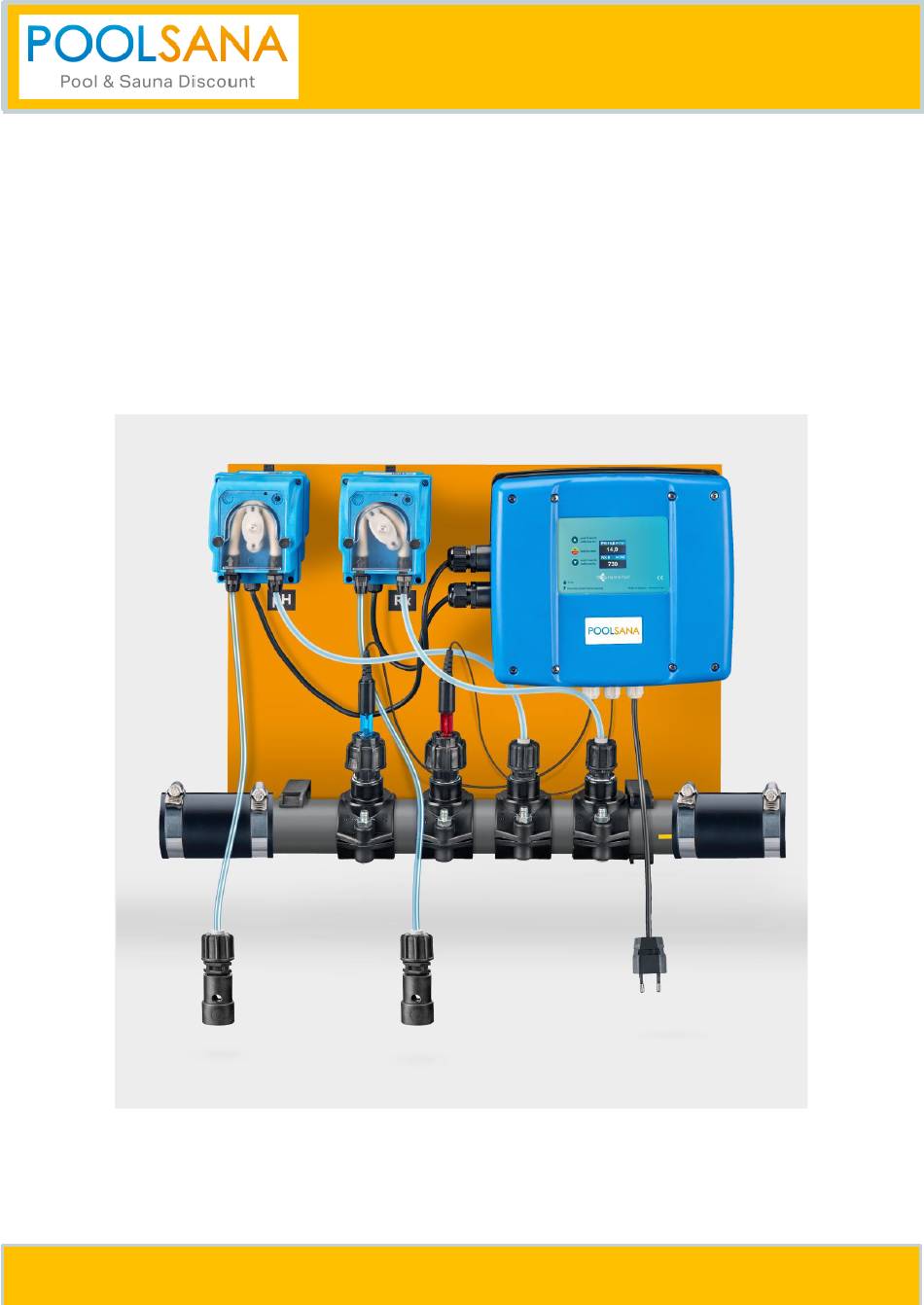

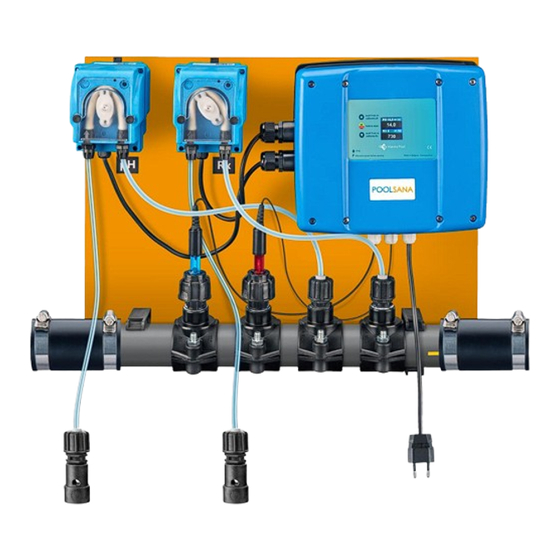

- Seite 1 Harmo Pool Twin Wasseraufbereitung auf Platte ZWMX7521-P mit Strömungswächter...
-
Seite 2: Inhaltsverzeichnis
Kalibrierung und Überprüfung Chlor /pH ................16 Strömungswächter anschliessen ..................16 Niveauschalter anschlieβen ....................17 Tabel 1 ..........................17 Winter bereit ........................18 Der Frühling fangt an: ......................18 Wartung und Inspektion ......................18 Warnungen ........................19 Problemlösung ........................20 Poolsana Wasseraufbereitung... -
Seite 3: Einleitung
Einleitung Dieses Handbuch enthält alle notwendigen Informationen für die Installation, das Debugging und die Wartung. Lesen Sie das Handbuch gründlich durch, bevor Sie das Gerät öffnen oder benutzen. Der Hersteller dieses Produkts haftet nicht für Verletzungen oder Schäden am Produkt infolge unsachgemäßer Installation oder unsachgemäßer Wartung. - Seite 4 Wichtige Hinweise Das Einstellen des pH Werts und der Chlorwerte eines neuen Schwimmbades kann mehrere Stunden bid Tage dauwen. In der Startphase ist es wichtig, Kalibrierung und Messungen durchzuführen. Ein unvollständige Erdung der Schwimmbadinstallation kann zich negativ auf die Messergebnis auswirken und somit zu abweichende pH- und chlorwerten in Schwimmbad führen.
-
Seite 5: Technische Spezifikationen
Spezifikationen ZWWX7521-P ZWMX2155 pH regelung Peristaltische Pumpe Chloor regelung ZWMX2155 Peristaltische Pumpe Poolverbindung 50mm Gummi Strömungswächter Optional Sicherheit Plattengröße 49 x 38 cm Graffikkarte Harmo pool ref ZWMX7010 Relaiskarte Harmo pool ref ZWMX7011 Technische Spezifikationen pH/RX Messsensor Verbindung mit BNC connector Messbereich pH: 5-9 +- 0,1 Rx 200- 999mV +- 10mV... -
Seite 6: Installation
Installation Installationsgegenstände Die Fabrik beliefert die Platte nur mit Wasseraufbereitungsgeräten, die Dosiergeräte werden direkt an die Relaisausgänge angeschlossen. Attention! ○ Die Elektroinstallation muss so ausgeführt werden, dass: Die Chlor- und Säurepumpen können nicht funktionieren, wenn die Filterpumpe nicht funktioniert. Dies kann durch Hinzufügen eines Durchflussschalters / Durchflussreglers ZWMX3552-P zur Installation oder durch Verwendung derselben Stromleitung wie die Filterpumpe erfolgen. -
Seite 7: Installation Der Wasseraufbereitungsplatte
Installation der Wasseraufbereitungsplatte 1) Befestigen Sie die Wasseraufbereitungsanlage an einer festen Wand. Fixiere sowohl den unteren als auch den oberen Teil der Platte. 2) Setzen Sie pH- und Chlorelektroden in die Elektrodenbasen ein. Befestigen Sie die Mutter mit einer Zange oder einem Schlüssel, um die Kappe festzuziehen. Wenn Sie dies nicht tun, besteht die Möglichkeit, dass ein Leck auftritt, das nicht unter die Garantie fällt. - Seite 8 4) Stellen Sie die elektrischen Anschlüsse so ein, dass: - Die Chlor- und Säurepumpen können nicht funktionieren, wenn die Filterpumpe nicht funktioniert. - Die Chlor- und Säurepumpen können bei Betrieb der Filterpumpe abgeschaltet werden. Sicherung mit timer Schalten Sie den Säure- und Chlordosierer (Taste unten links an den Dosierpumpen) für die folgenden Schritte während der Installation und Kalibrierung aus.
- Seite 9 Attention ! (1) Wenn Sie keine Bypass-Konfiguration haben, können Sie zwei Gummikappen (Produktcode: ZFPX4640) in die Elektrodenhalter einsetzen, um zu verhindern, dass während der Kalibrierung Wasser aus den Elektrodenhaltern austritt. (2) Wenn Sie einen Bypass haben, stellen Sie sicher, dass die Dosierpumpen in dem Moment, in dem der Bypass zu den Dosiernippeln geschlossen ist, keine Flüssigkeit pumpen können.
- Seite 10 <- Ein Timer stoppt nach 120 Sekunden und zeigt an, ob die Kalibrierung erfolgreich war Wenn die Kalibrierung nicht erfolgreich ist, wird die folgende → Meldung angezeigt Gründe für eine fehlgeschlagene Kalibrierung: schlechte Kalibrierung (erneut versuchen) Kalibrierflüssigkeit ist verschmutzt (Flüssigkeitsaustausch). Nachkalibrieren Sonde defekt (Messsonde ersetzen) und neu kalibrieren.
-
Seite 11: Dosierungsmethode: Proportional Oder Kontinuierlich Salz
10 Vorbereitung des Schwimmbadwassers Stellen Sie sicher, dass der pH-Wert des Schwimmbadwassers mindestens zwischen 7,2 und 8,5 und so nahe wie möglich bei 7,4 liegt Stellen Sie sicher, dass der Chlor-Stabilisator-Gehalt (Cyanursäure) des Schwimmbadwassers zwischen 20-40 ppm (20-40 g / 10 m³) liegt 11 Parameter einstellen Eine Reihe von Parametern muss eingestellt werden. - Seite 12 Diese Dosierungsmethode (prop) wird für die Arbeit mit flüssigem Chlor und flüssigem pH empfohlen Bei dieser Dosierungsmethode werden pH- und flüssiges Chlor niemals gleichzeitig dosiert Erläuterung der Dosiermethode Cont: - Die Pumpen laufen immer, wenn pH und / oder Redox-Sollwert nicht erreicht werden. - Wenn Sie sich für diese Dosiermethode entscheiden, muss der Injektionspunkt für pH und Chlor mindestens 2 Meter voneinander entfernt sein.
-
Seite 13: Sicherheitsalarm Ein Oder Aus Oder Info
11.6) Strömungswächter nein, ja Hier können Sie festlegen, ob die Anlage mit einem Strömungswächter ausgestattet ist. Wenn Sie Ja eingeben, geht das Gerät davon aus, dass ein Durchflussschalter aktiv ist. Bei einem Wasserdurchfluss können die Dosierpumpen Ph und Chlor funktionieren. Bei einem Wasserdurchfluss funktionieren die Dosierpumpen nicht. - Seite 14 Alarm aus: Verwenden Sie das Gerät während des normalen Gebrauchs niemals im Alarm-AUS- Modus. Wenn Sie den Alarm ausschalten, funktioniert die oben beschriebene Alarmfunktion 240 Minuten lang nicht. Der Alarm-AUS-Modus wird nur verwendet, um die Werte eines Schwimmbades zu steuern, die erheblich abweichen.(wie bei der ersten Inbetriebnahme) Beispielsweise kann der pH-Wert bei der ersten Inbetriebnahme des Schwimmbades sehr hoch und der Rx-Wert sehr niedrig sein.
-
Seite 15: Chlorsteuerung Über Rx:einstellen De Rx Sollwerts
Chlorsteuerung über Rx :einstellen de Rx sollwerts Der Rx (Redox) ist ein Maß für den Chlorgehalt (Oxidationsvermögen) des Schwimmbadwassers. Je höher der Rx, desto höher der Chlorgehalt. der Rx wird in mV (Millivolt) ausgedrückt, der Chlorgehalt in ppm (parts per million) Der Chlorgehalt in einem Schwimmbad liegt idealerweise zwischen 1 und 1,5 ppm es gibt keine klare Beziehung zwischen Rx und ppm Chlor, aber gewöhnlich entspricht ein Rx von 700-750 mV einem Chlorgehalt von 1 bis 1,5 ppm... -
Seite 16: Kalibrierung Und Überprüfung Chlor /Ph
Kalibrierung und Überprüfung Chlor /pH Die Richtigkeit von pH-Wert und Chlor muss regelmäßig (wöchentlich) anhand einer gründlichen Farbmessung überprüft werden (z. B. Poollab ZWMX1060). Jede Anlage muss mindestens einmal jährlich kalibriert werden.Im Falle einer langen Badesaison oder bei einer Abweichung zwischen der Farbmethode und den pH / Rx- Werten ist es ratsam, die Kalibrierung auch halbjährlich, also zweimal jährlich, durchzuführen. -
Seite 17: Niveauschalter Anschlieβen
Niveauschalter anschlieβen Für Geräte, die im Jahr 2020 oder später hergestellt wurden, können 2 Niveauschalter am Gerät angebracht werden. Auf der Leiterplatte mit dem Display befindet sich der Anschluss "WLH" und "WLL" in der Mitte und unten rechts. Diese werden an die 2 Kontakte des Niveauschalters angeschlossen. -
Seite 18: Winter Bereit
Winter bereit Attention! Wenn Sie Ihr Produkt nicht gegen den Winter schützen, kann dies zu Schäden führen, die nicht mehr unter die Garantie fallen. In Gebieten, in denen viel gefriert, müssen Sie die Pumpe, den Filter und das Dosiergerät vor Frost schützen. Es ist ratsam, die Dosiergeräte in Innenräumen in einer trockenen und warmen Umgebung zu lagern. -
Seite 19: Wartung Der Schlauchpumpen
Wartung der Schlauchpumpen - Das Pumpenrohr hat nach 500/600 Betriebsstunden (chemische Verträglichkeit) das Ende seiner Lebensdauer erreicht und muss jährlich ausgetauscht werden - Die Schläuche der Ablauf- und Zuleitung müssen alle zwei Jahre ausgetauscht werden. - Die Düsen müssen alle zwei Jahre entkalkt und gespült werden. Der Kalk kann die Zufuhr oder Rückgabe blockieren. -
Seite 20: Problemlösung
Problemlösung PROBLEM URSACHE LÖSUNG Der Bildschrim leuchtet nicht Versorgungsspannung fehlt Kontrolier Spannung Säurepumpe dosiert nicht Schalter unter der Dosierpumpe Schalter auf "1" stellen steht auf "O" Einstellungen der pH-Kontrolle Überprüfen Sie die sind falsch: pH + während pH Einstellungen dosiert wird (oder umgekehrt) Ein Füllstandsmelder ist Niveaumelder abklemmen angeschlossen, der den falschen... - Seite 21 Relais suf Leiterplatte bleibt Wenden Sie sich an den eingeschaltet Lieferanten. Säurepumpe und Chlorpumpe Ein Durchflussschalter ist Überprüfen Sie den Durchfluss pumpen nicht. angeschlossen und zeigt an, und den Durchflussschalter dass kein Durchfluss vorliegt (gehen Sie zur Einstellung des Durchflussschalters: nein) Es sind Pegeldetektoren Niveaumelder abklemmen angeschlossen, die den falschen...
