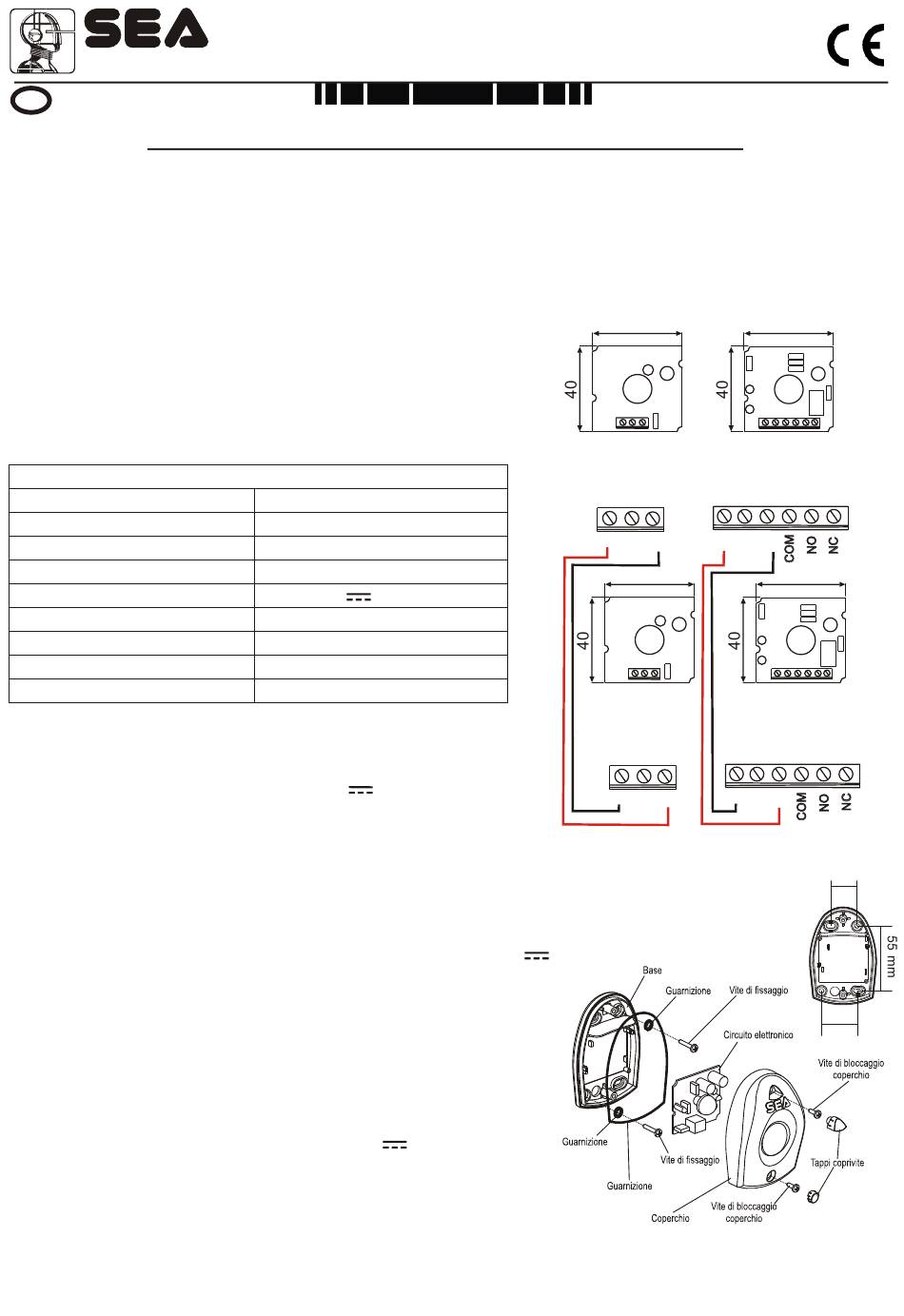

SEA SUNSET Handbuch

Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
I
BARRIERA FOTOELETTRICA SUNSET
Generalità
La barriera fotoelettrica SUNSET è stata progettata per applicazioni in cui è necessario applicare due
fotocellule sovrapposte, senza che le stesse vadano in collisione tra loro. Per ottenere tale risultato basta
alimentare le fotocellule con alimentazione 12/24 V~ e incrociare le alimentazioni. (Es. Se TX e RX di una
fotocellula sono alimentati con un cavo di colore nero sullo 0 V~ e con un cavo di colore rosso sulla 24V~, TX e
RX dell'altra fotocellula dovranno avere il cavo di colore rosso sullo 0 V~ e il cavo di colore nero sulla 24 V~).
Contenuto della confezione del dispositivo:
N° 1 Fotocellula ricevitore
N° 1 Fotocellula trasmettitore
N° 1 KIT per il fissaggio
N° 2 Tappi coprivite
N° 1 Foglio istruzioni per l'installatore.
Caratteristiche tecniche
Portata:
Segnale:
Lunghezza d'onda:
Frequenza di modulazione:
Alimentazione:
Assorbimento:
Temperatura di funzionamento:
Portata contatti relè:
Umidità:
INSTALLAZIONE
Trasmettitore
- Infilare i cavi nell'apposita sede ed effettuare i collegamenti in base
al tipo di applicazione, 12 o 24V~ o V
sincronizzata.
- Assestare i cavi in modo da eliminare l'eccedenza.
- Fissare il Trasmettitore.
- Sigillare la guaina ed eventuali fori che possano convogliare
all'interno del contenitore corpi estranei.
Ricevitore
- Infilare i cavi nell'apposita sede ed effettuare i collegamenti in base
al tipo di applicazione scelta per il trasmettitore, 12/24V~ o V
sincronizzata o non sincronizzata .
- Assestare i cavi in modo da eliminare l'eccedenza.
- Fissare il Ricevitore, avendo cura di fissarlo in posizione frontale,
allineato sullo stesso asse e alla stessa altezza del Trasmettitore
associato.
- Sigillare la guaina ed eventuali fori che possano convogliare
all'interno del contenitore corpi estranei.
Una volta eseguite le precedenti operazioni sia per Tx che per Rx:
- Alimentare le fotocellule 12-24V~ o V
l'allineamento. Se il posizionamento, l'allineamento ed il
collegamento della fotocellula sono eseguiti correttamente, il LED
rosso sul ricevitore sarà acceso.
Nota bene: Per avere la funzione sincronizzata, l'alimentazione deve essere necessariamente in 12/ 24
V~.
Cod. 67410885
®
SEA S.r.l.
DIREZIONE E STABILIMENTO:
Zona industriale 64020 S.ATTO Teramo - (ITALY)
Tel. 0861 588341 r.a. Fax 0861 588344
(cod. 23102076)
15 m in esterno
infrarosso modulato
880nm
1000Hz
12 - 24 V
30mA TX; 30mA RX
-15°C / +60°C
1A max @24V
dal 5% al 90% non condensante
Italiano
/ V~
, sincronizzata o non
e verificarne
Rev. 03 - 09/2009
http://www.seateam.com
e-mail:seacom@seateam.com
42
JP1 JP1
Fig. 1
Tx1
1
1 2 3
0 0 +12 +12 +24 +24 0 0
42
JP1 JP1
Fig. 1
Tx2
1 2 3
0 0 +12 +12 +24 +24
JP1 ON = SINCRONIZZAZIONE ATTIVA
JP1 OFF = SINCRONIZZAZIONE NON ATTIVA
,
Fig.2
42
JP1 JP1
Rx1
2 3 4 5 6
+12 +12 +24 +24
42
JP1 JP1
Rx2
1 2 3 4 5 6
0 0 +12 +12 +24 +24
21 mm
30 mm
Pag. 1
