Kraftronic Q1W-SP19-1900G Handbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

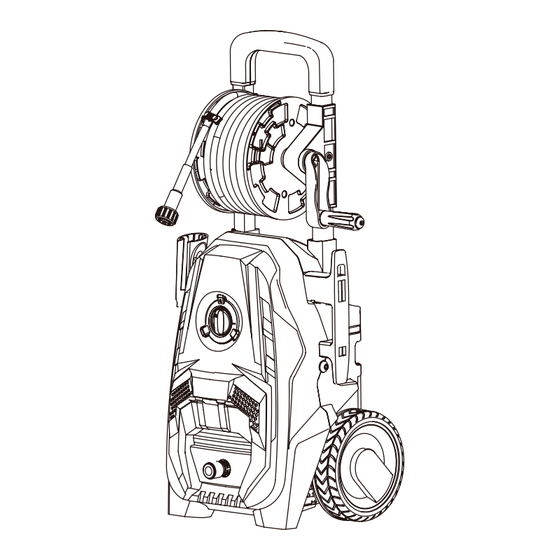

Hochdruckreiniger
Q1W-SP19-1900G / 972771
VORSICHT!
hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG
Celler Straße 47, D-29614 Soltau
2019-11-12 / HCHAM / Ausgabe: Oktober 2019
Hergestellt in China 2019
Bevor Sie unseren Hochdruckreiniger verwenden, lesen Sie bitte
dieses Handbuch sorgfältig durch, um die ordnungsgemäße
Verwendung Ihres Gerätes zu verstehen. Bewahren Sie diese
Anleitung griffbereit auf.
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Kraftronic Q1W-SP19-1900G
Inhaltszusammenfassung für Kraftronic Q1W-SP19-1900G

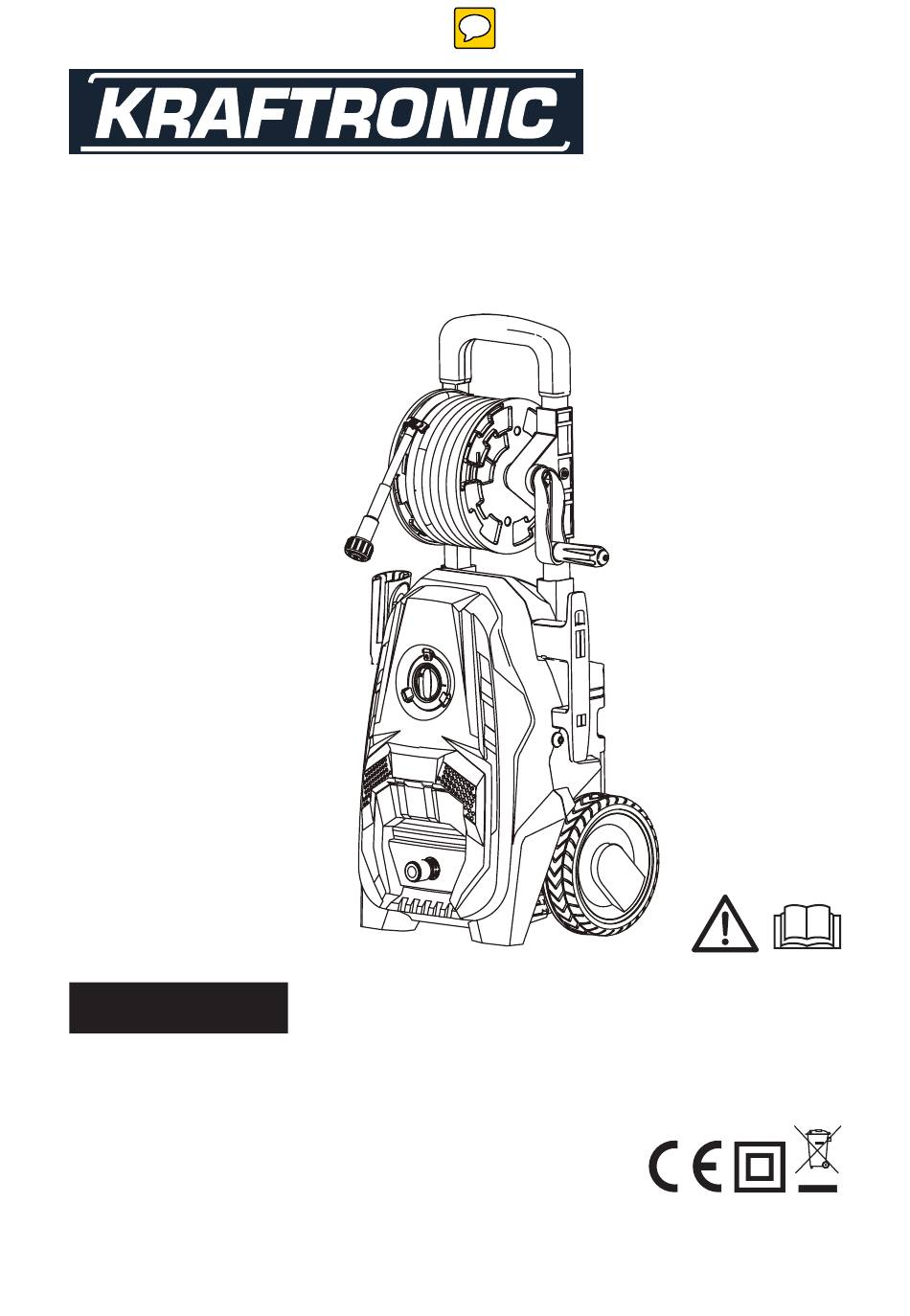

- Seite 1 Hochdruckreiniger Q1W-SP19-1900G / 972771 Bevor Sie unseren Hochdruckreiniger verwenden, lesen Sie bitte VORSICHT! dieses Handbuch sorgfältig durch, um die ordnungsgemäße Verwendung Ihres Gerätes zu verstehen. Bewahren Sie diese Anleitung griffbereit auf. hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG Celler Straße 47, D-29614 Soltau...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine Sicherheitshinweise ................07 Beschreibung der Symbole.............……....………13 Beschreibung der Produktteile.................15 Bestimmungsgemäßer Gebrauch................15 Zusammenbau......................16 Betrieb........................17 Anwendung......................19 Technische Daten.....................20 Wartung........................21 Fehlerbehebung.......................22 Garantiebedingungen……………………………………………….....………..23 CE-Konformitätserklärung.....………..……..……....…...24... - Seite 4 Hoher Druck Niedriger Druck...
-
Seite 7: Allgemeine Sicherheitshinweise
SICHERHEITSHINWEISE 1. Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. 2. Dieses Gerät kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. - Seite 8 8. WARNUNG: Richten Sie den Hochdruckstrahl keinesfalls auf sich selbst oder auf andere, um z.B. Kleidungsstücke oder Schuhe zu reinigen. 9. WARNUNG: Explosionsgefahr – versprühen Sie keine brennbaren Flüssigkeiten. 10. WARNUNG: Hochdruckreiniger dürfen nicht von Kindern oder nicht eingewiesenen Personen verwendet werden.
- Seite 9 Hochdruckschläuche, Sprühpistole. Bei beschädigtem Hochdruckschlauch darf das Gerät nie benutzt werden. 16. WARNUNG: Ungeeignete Verlängerungskabel können gefährlich sein. Wenn ein Verlängerungskabel verwendet wird, muss es für die Verwendung in Außenbereichen geeignet sein. Der Anschluss muss trocken gehalten werden und darf nicht auf dem Boden liegen.
- Seite 10 21. WARNUNG: Das Gerät nie im Freien im Regen verwenden. 22. WARNUNG: Den Netzstecker und/oder den Anschluss nie mit nassen Händen berühren. 23. WARNUNG: Den Auslösehebel nie in Betriebsposition arretieren. 24. WARNUNG: Kontrollieren Sie, ob sich das Typenschild am Gerät befindet. Wenden Sie sich an den Händler, falls es fehlt.
- Seite 11 33. WARNUNG: Beim Start des Geräts erzeugt es unter Umständen Störungen in der elektrischen Versorgung. 34. WARNUNG: Der hohe Strahldruck kann ein Zurückschnellen von Gegenständen verursachen: Tragen Sie eine komplette Schutzkleidung und die notwendige Schutzausrüstung, um für Sicherheit beim Arbeiten zu sorgen. 35.
- Seite 12 41. WARNUNG: Es dürfen nur zugelassene elektrische Verlängerungskabel mit geeignetem Kabelquerschnitt benutzt werden. 42. WARNUNG: Hautkontakt mit Reinigungsmitteln vermeiden, ganz besonders Augenkontakt! Wenn Reinigungsmittel in die Augen gelangt, spülen Sie die Augen mit sauberem Wasser aus und suchen Sie sofort einen Arzt auf!
-
Seite 13: Beschreibung Der Symbole
BESCHREIBUNG DER SYMBOLE WICHTIG! Bitte lesen Sie die Hinweise zur Sicherheit und zum Gebrauch sorgfältig, bevor Sie dieses Gerät benutzen. Bitte schenken Sie den Abschnitten dieser Bedienungsanleitung, die mit Warnzeichen und -hinweisen versehen sind, besondere Aufmerksamkeit. VORSICHT! Dies ist ein Warnzeichen. Es wird in dieser Bedienungsanleitung immer dann verwendet, wenn Verletzungsgefahr besteht. - Seite 14 Abfallentsorgung und Umweltschutz! Schützen Sie die Umwelt. Übergeben Sie das Gerät sowie Zubehör und Verpackung nach Ende des Gebrauchs einem Wertstoffhof. Elektrische Maschinen gehören nicht in den Hausmüll. Bringen Sie das Gerät zu einer Sondermülldeponie. Auf diese Weise können Wertstoffe wie gebrauchte Plastik- und Metallteile getrennt und recycelt werden.
-
Seite 15: Bezeichnung Der Geräteteile (Abb. 19)
BEZEICHNUNG DER GERÄTETEILE (ABB. 19) Reinigungsmitteltank Hochdruckreiniger x1 Kabelhalter x1 Halter für Handspritzpistole x1 Griff x1 Turbostrahlrohr x1 Strahlrohr x1 Handspritzpistole Adapter x1 10. Schrauben 11. Wasseranschlussadapter x1 12. Düsennadel x1 13. Betriebsanleitung * Nachstehende Zubehörteile sind nicht im Lieferumfang enthalten. Diese Zubehörteile sind bei den örtlichen Vertriebshändlern erhältlich. -
Seite 16: Zusammenbau
ZUSAMMENBAU WARNUNG! Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose, und verwenden Sie nur Originalersatzteile. Vor dem Beginn von Reinigungsarbeiten muss der Bereich auf Gegenstände überprüft werden, die eine Gefahrensituation hervorrufen können. Entfernen Sie aus dem Arbeitsbereich alle Gegenstände, die eine Stolpergefahr darstellen, wie Spielsachen oder Gartenmöbel. -
Seite 17: Betrieb
BETRIEB WARNUNG! Tragen Sie bei der Arbeit mit dem Gerät geeignete Kleidung sowie Gehör- und Augenschutz. Vergewissern Sie sich vor jedem Gebrauch, dass das Gerät ordnungsgemäß funktioniert. Vergewissern Sie sich, dass die Netzspannung mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmt. - Seite 18 Gefahr von schweren Verletzungen! Der Hochdruckwasserstrahl kann bei unsachgemäßer Handhabung gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, unter Strom stehende Ausrüstung oder das Gerät selbst gerichtet werden. Bei Kontakt mit Reinigungsmitteln: gründlich mit sauberem Wasser abwaschen. Schalten Sie den Hochdruckreiniger ein. Betätigen Sie den Abzugshebel, um das Gerät zu starten.
-
Seite 19: Anwendung
ANWENDUNG Betrieb mit Hochdruck. Halten Sie die Handspritzpistole und das Strahlrohr mit beiden Händen gut fest. Denken Sie beim Einschalten des Hochdruckstrahls an den auftretenden Rückstoß. Entriegeln Sie die Sicherheitsraste und drücken Sie den Abzugshebel an der Handspritzpistole. Die Hochdruckpumpe läuft an, sobald Sie die Handspritzpistole betätigen. Der Betrieb der Hochdruckpumpe wird angehalten, wenn Sie den Abzugshebel an der Handspritzpistole wieder loslassen. -
Seite 20: Technische Daten
TECHNISCHE DATEN Modell Q1W-SP19-1900G Nenneingangsspannung 230 V~, 50 Hz Anschlussleistung 2000 W Arbeitsdruck 11 MPa Max. zulässiger Druck 14,5 MPa Fördermenge 5,5 l/min Max. Fördermenge 7,5 l/min Schutzgrad IPX5 Schutzklasse Klasse II Zulaufdruck 0,6 MPa Zulaufwassertemperatur (max.) 40 °C Gewicht (kg) 10.9 kg... -
Seite 21: Wartung
WARTUNG Reinigung Zum Schutz der Pumpe ist der Hochdruckreiniger mit einem Wassersieb (im Wasseranschlussadapter) ausgestattet. Das Sieb muss sauber gehalten werden, da sonst der Wasserdurchfluss zum Gerät beschränkt wird und die Pumpe beschädigt werden kann. Zur Reinigung des Siebs den Anschlussadapter entfernen und das Sieb herausziehen. -
Seite 22: Fehlerbehebung
FEHLERBEHEBUNG Gerät läuft nicht. • Überprüfen Sie die Steckdose, das Netzkabel, das Stromnetz und den Stecker und lassen Sie einen Defekt durch eine Elektrofachkraft reparieren. • Defekte Teile, wie Ein-/Ausschalter, Motor usw. (wenden Sie sich an den Kundendienst). Der Hochdruckreiniger setzt hin und wieder aus. •... -
Seite 23: Garantiebedingungen
Garantieumfang: Hotline, E-Mail und kostenlose Ersatzteile zur Reparatur Kostenfreie Hotline: +49 2154 825 30002 Email: kraftronic-de@merotec-service.de SAN: 0020101163AC Erreichbarkeit: Mo.-Fr.: 09:00-17:00 Uhr Um die Garantie in Anspruch zu nehmen, senden Sie dem SERVICECENTER: Das Produkt, zusammen mit dem Original-Kassenbon oder einer Kopie.
