MCS
Medium – Control – Systeme
Franke & Hagenest GmbH
Borngasse 1a * 04600 Altenburg
Telefon : +49 3447 499 313 0
Telefax : +49 3447 499 313 6
eMail
: info@mcs-gaswarnanlagen.de

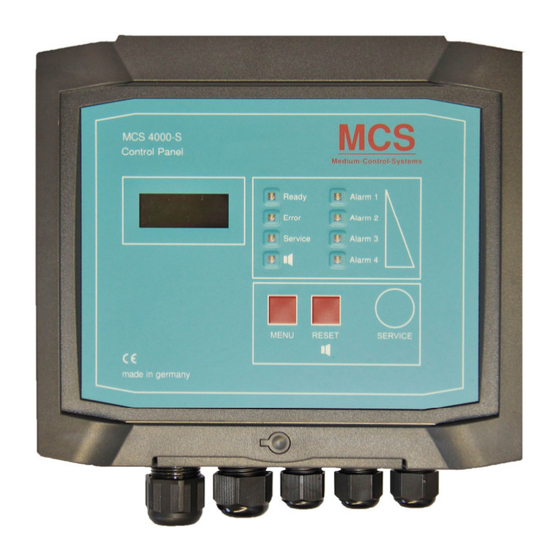

MCS 4000-S
BEDIENUNGSANLEITUNG
Jede Handhabung an dem Gerät setzt die genaue Kenntnis und Beachtung dieser Betriebsanleitung
voraus.
Haftung für Funktion bzw. Schäden
Die Haftung für die Funktion des Gerätes geht auf den Eigentümer oder Betreiber über, insofern das Gerät
von Personen, die nicht dem Service des Herstellers angehören, unsachgemäß gewartet oder instandgesetzt
wird oder wenn eine Handhabung erfolgt, die nicht der bestimmungsgemäßen Verwendung entspricht.
Für Schäden, die durch die Nichtbeachtung der vorstehenden Hinweise eintreten, haftet der Hersteller nicht.
Instandhaltung / Wartung
Das Gerät ist regelmäßigen halbjährlichen Inspektionen durch geschultes Fachpersonal zu
unterziehen.
Der Abschluss eines Wartungsvertrages mit dem Service des Herstellers wird empfohlen.
1

Werbung

loading

Inhaltszusammenfassung für MCS 4000-S

  • Seite 1 Borngasse 1a * 04600 Altenburg Telefon : +49 3447 499 313 0 Telefax : +49 3447 499 313 6 eMail : info@mcs-gaswarnanlagen.de MCS 4000-S BEDIENUNGSANLEITUNG Jede Handhabung an dem Gerät setzt die genaue Kenntnis und Beachtung dieser Betriebsanleitung voraus. Haftung für Funktion bzw. Schäden Die Haftung für die Funktion des Gerätes geht auf den Eigentümer oder Betreiber über, insofern das Gerät...
  • Seite 2 Die zugehörige Alarm-LED leuchtet, und das dazu programmierte Relais wird aktiviert. Die Festlegung von Meßparametern und Schaltschwellen für die einzelnen Meßstellen sowie die Zuordnung von Ausgaberelais für Alarmmeldungen sind über die Software TMCS 4000-S frei programmierbar. Einzelne Alarmmeldungen können nach Wegfall der auslösenden Ursache weiterhin anstehend bleiben. Dies ist dann der Fall, wenn selbstspeichernd programmiert sind.
  • Seite 3 Gerätestörungsmeldung Die Error-LED blinkt unter folgenden Bedingungen: - Netzausfall - Sicherungsausfall - Gerätedefekt - Einbruch der Versorgungsspannung der Messfühler (< 18 V) - Unterbrechung oder Kurzschluß der Messfühlerzuleitung, - Meßsignal verläßt den maximalen Meßbereich (<2.5mA bzw. >25mA) Die Überwachung der Meßfühler auf Defekte schließt diesen Zustand mit ein. - Störung der Software - Verlust von Parametereinstellungen Bei Störungen wird das jeweilige programmierte Störungsrelais aktiviert.
  • Seite 4 Bedienelemente Taste Funktion Anzeige Menu kurz drücken Modus Testmenü Seite 6 lang drücken Modus Datum, Uhrzeit, ON/OFF der Eingänge Seite 7 Taste Funktion Anzeige Reset 1x drücken Quittieren des akustischen Signals Akustik erlischt 2 x drücken Quittieren der Alarme bei Selbsthaltung Alarm-LED erlischt Ist erst bei Unterschreitung des Alarmschaltpunkts möglich LED-Anzeige...
  • Seite 5 LCD-Anzeige Normalbetrieb Anzeige Control-Panel Wechselnde Anzeige Normalbetrieb Anzeige Datum und Uhrzeit Wechselnde Anzeige Anzeige Messfühler 1 Konzentration Einheit Gasart Anzeige Messfühler 2 Konzentration Einheit Gasart Gerätestör-Meldung Es liegt eine Störung am Es liegt eine Störung am Messfühler 3 an Service benachrichtigen. Gerätestör-Meldung Anzeige Messfühler 1 Standort...
  • Seite 6 Testmenü Taste Funktion Anzeige Anzeige Menü 1x drücken Alle LED werden aktiviert Service blinkt 2 x drücken Sensorsignal in mA wird angezeigt Service blinkt 1 Zeile Messfühler 1 2 Zeile Messfühler 2 Service blinkt 3 x drücken Sensorsignal in mA wird angezeigt 1 Zeile Messfühler 3 2 Zeile Messfühler 4 4 x drücken...
  • Seite 7 Uhrzeit/Datum einstellen Deaktivieren und aktivieren Analog- und Digitaleingänge Taste Stellen MENU 3 Sek. Uhrzeit/Datum Taste Uhrzeit RESET 10:00 Taste Uhrzeit Stunde Zehner stellen MENU 20:00 Taste Uhrzeit RESET 20:00 Taste Uhrzeit Stunde Einer stellen MENU 21:00 Taste Uhrzeit RESET 21:00 Taste Uhrzeit Minute Zehner stellen...
  • Seite 8 Telefonnummer als Variable über Software eintragen 1 Intervall – LED-Service blinkt und Displayanzeige Service 03447 Please 449313-0 2 Intervall - LED-Service und LED-ERROR blinkt, Displayanzeige und Aktivierung programmierte Relais Service 03447 ERROR 449313-0 Diese Meldung erlischt erst nach Veränderung Intervall aus der Software TMCS 4000-S.
  • Seite 9: Technische Daten

    Gelb Error, Service Grün Ready LCD - Display 2x8 Zeichen beleuchtet Datenschnittstelle 230V/50Hz/AC/60W Anschlusswerte 2 Analogeingänge 24V/DC, Meßsignal 4-20 mA MCS 4000-S2 Analogeingang 4 Analogeingänge 24V/DC, Meßsignal 4-20 mA MCS 4000-S4 alle Messfühler mit 4-20mA - Ausgang Meßfühler/Sensoren Notstromversorgungsmodul 24 Volt DC Optionen Schlüsselschalter...
