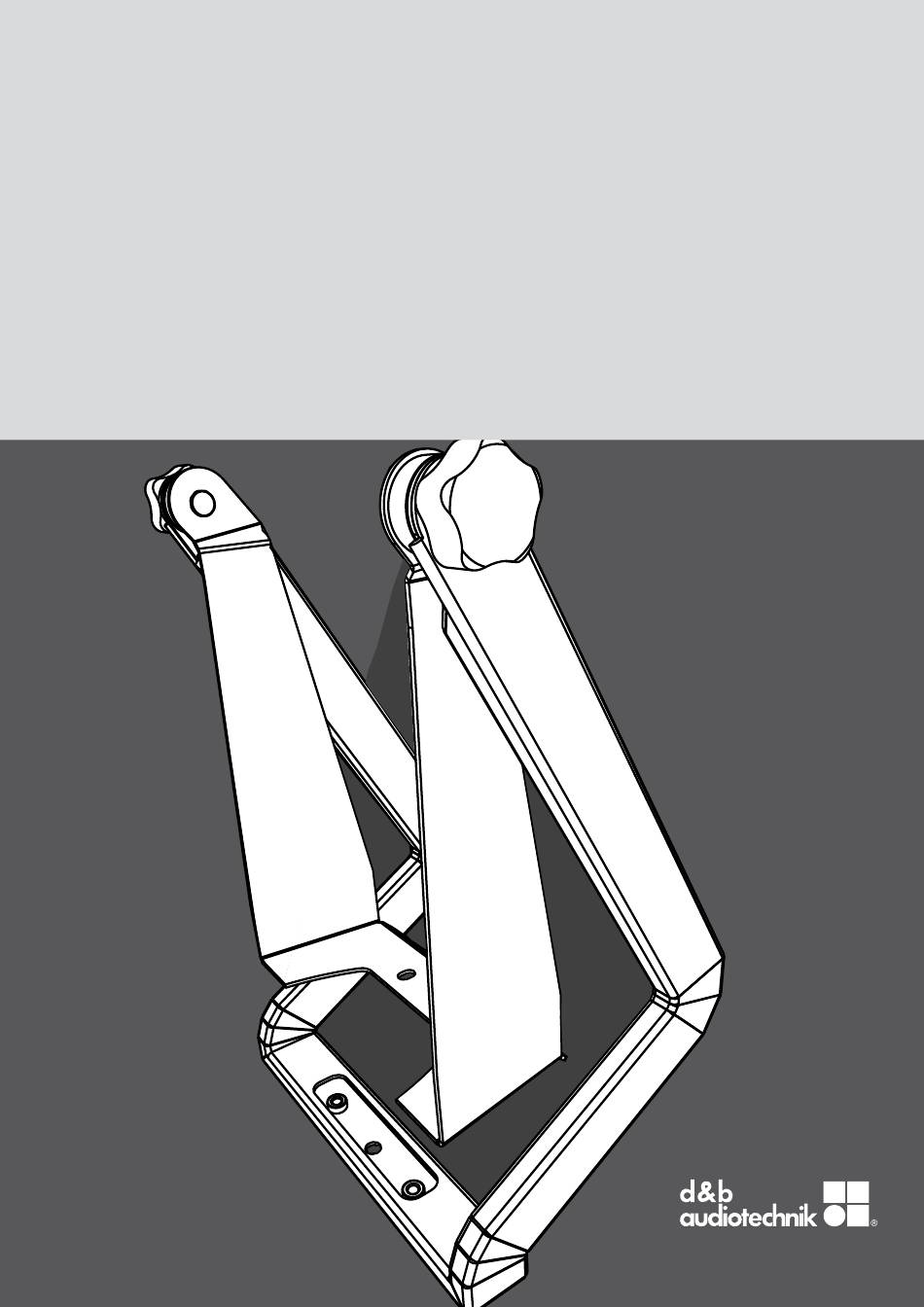

- Seite 1 Z5383 Montageanleitung 1.4 de...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Z5383 Montageanleitung Version: 1.4 de, 04/2020, D2821.DE .01 Copyright © 2020 by d&b audiotechnik GmbH & Co. KG; alle Rechte vorbehalten. Bewahren Sie dieses Dokument beim Produkt oder an einem sicheren Ort auf, um es bei zukünftigen Fragen zur Hand zu haben. -
Seite 3: Inhaltsverzeichnis
Z5383 VP Montagebügel..........4 1.1 Lieferumfang und Gewicht............4 1.2 Sicherheitshinweise..............4 1.3 Bestimmungsgemäßer Einsatz............ 5 1.4 Montage..................5 1.5 Einstellungen/Ausrichtung............5 1.6 Stativmontage................6 1.7 Einbaumaße................7 Herstellererklärung............8 2.1 EG-Konformität (CE-Zeichen)............. 8 2.2 Entsorgung.................. 8 d&b Z5383 Montageanleitung 1.4 de... -
Seite 4: Z5383 Vp Montagebügel
Zweifel an der Funktion und Sicherheit der Komponenten, dürfen diese nicht eingesetzt werden. Belastbarkeit Der Z5383 VP Montagebügel ist für einen V7P/V10P oder Vi7P/ Vi10P Lautsprecher ausgelegt. Es dürfen keine weiteren Lasten hinzugefügt werden. Richten Sie den Bügel immer senkrecht aus, sowohl bei Montage auf einem Lautsprecherstativ als auch bei geflogener Anwendung. -
Seite 5: Bestimmungsgemäßer Einsatz
1.3 Bestimmungsgemäßer Einsatz d&b Z5383 VP Montagebügel darf ausschließlich zusammen mit den d&b V-Point oder Vi-Point Lautsprechern gemäß der in dieser Anleitung beschriebenen Verwendungsweise eingesetzt werden. In der Querstrebe des Außenbügels befinden sich zwei M8 Gewindeeinsätze in dem d&b üblichen Lochraster von 115 mm zur Befestigung von folgendem Montagezubehör:... -
Seite 6: Stativmontage
Z5383 Stativmontage: geführt werden. Z5383 mit Z5009 Kurbelstativ. ▪ Um mögliches Verklemmen oder Quetschen von Fingern zu ver‐ Z5383 mit Z5013 Kurbelstativ M20. meiden, tragen Sie entsprechende Arbeitshandschuhe. Z5383 mit Z5550 M20 Standadapter. Aufbau 1. Montieren Sie zunächst den Bügel am Lautsprecher wie im vorigen Kapitel Þ... -
Seite 7: Einbaumaße
1.7 Einbaumaße Z5383 VP Montagebügel Einbaumaße in mm [Zoll] Z5383 VP Montagebügel Bemaßung in mm [Zoll] Einbaumaße Z5010/Z5012 Einheit d&b Z5383 Montageanleitung 1.4 de... -
Seite 8: Herstellererklärung
2.2 Entsorgung Beachten Sie die jeweils geltenden nationalen Bestimmungen und Regelungen zur Entsorgung. Stellen Sie auf alle Fälle sicher, dass nach der Entsorgung ein‐ zelner Riggingkomponenten, diese nicht wieder oder anderweitig in Verwendung kommen. d&b Z5383 Montageanleitung 1.4 de... - Seite 9 www.dbaudio.com...
