Inhaltszusammenfassung für Vari ANV-350

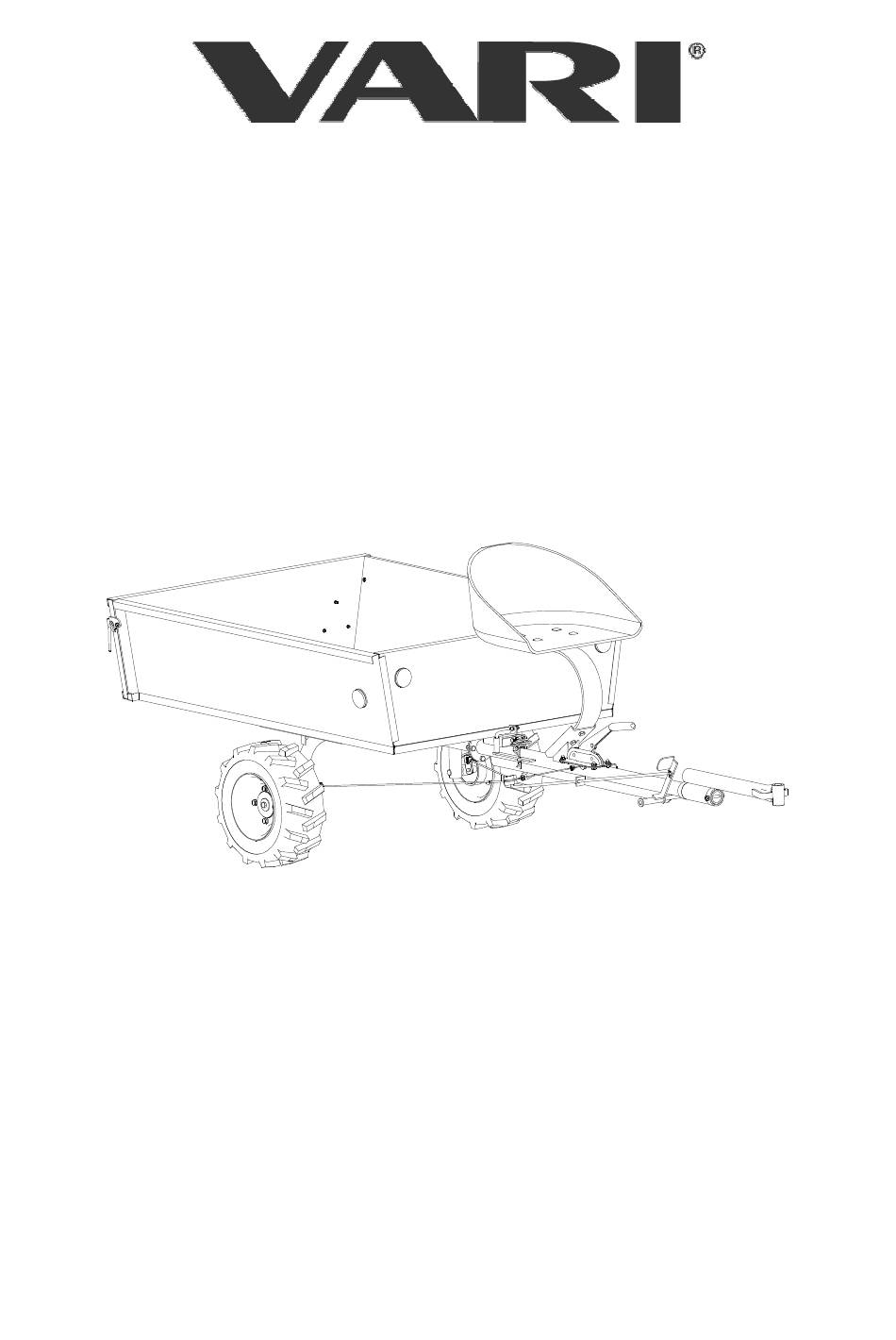

- Seite 1 Einachsanhänger ANV-350 Zusammenbau...
-
Seite 2: Technische Parameter
Gewicht Reifen FAREEST, Modell F978 Zoll 16x7-8 Reifenfüllung kPa (atm) 150 (1,48) Gesamtlänge des Sets ANV-350 + VARI IV 3375 Achsabstand des Sets ANV-350 + VARI IV 2215 Einachsschlepper VARI IV Max. erlaubtes Gesamtgewicht des Einachsschleppers Max. erlaubtes Nutzgewicht (inkl. Fahrer) Max. - Seite 3 Einachsanhänger ANV-350 Ziehen Sie das lange Seil durch die Öffnung im Hebel des linken Bremsnockens durch und verklemmen Sie die Öse mit einer größeren Klemme. Ziehen Sie das zweite Seilende durch die Öffnungen im Bremszugstangenbügel zurück zum rechten Rad und dann durch die Öffnung im Hebel des rechten Bremsnockens durch; verklemmen Sie die Öse wieder mit einer größeren Klemme.
- Seite 4 Einachsanhänger ANV-350 Schrauben Sie die rechte Aufhängung der Kippmulde mit zwei Schrauben M10x30 und zwei federnden Unterlegscheiben 10,2 auf. Ziehen Sie die Muttern sorgfältig fest! Setzen Sie die Kippmulde auf die rechte Achse der Aufhängung auf der Radachse auf. Setzen Sie die linke Aufhängung auf die linke...
- Seite 5 Einachsanhänger ANV-350 Setzen Sie die Schrauben M10x25 (4 Stk.) in den Sitzhalter auf und schrauben Sie ihn auf den Sitz mit Schrauben M12x30 (4 Stk.), flachen Unterlegscheiben 13 (4 Stk.) und Muttern M12 (4Stk.) auf. Ziehen Sie die Muttern sorgfältig fest!
- Seite 6 Einachsanhänger ANV-350...
- Seite 7 Einachsanhänger ANV-350 Zentralrohr Pos. Name Abmessung Zeichnung-Norm Best.-Nr. Stk. Zentralrohr 22 9 4337 014 118 575 Deichsel 22 9 1536 061 118 577 Kette komplett 22 9 1958 008 118 580 Bremszugstange 22 9 1746 014 118 581 Sitzfeder 32 0 9740 005...
- Seite 8 Einachsanhänger ANV-350...
- Seite 9 Einachsanhänger ANV-350 Radachse Pos. Name Abmessung Zeichnung-Norm Best.-Nr. Stk. Radachse 22 9 1664 033 118 576 Bremsbacke 118 612 Bremstrommel 118 588 Unterlegscheibe 32 0 9220 237 118 589 Unterlegscheibe 32 0 9220 238 118 590 Ausgleichsscheibe 32 0 9220 155...
- Seite 10 Einachsanhänger ANV-350...
- Seite 11 Einachsanhänger ANV-350 Kippmulde Pos. Name Abmessung Zeichnung-Norm Best.-Nr. Stk. Kippmulde 22 9 1337 014 118 578 Rückwand 22 9 1842 017 118 579 Kette komplett 22 9 1958 008 118 580 Rechter Arretierhebel 22 9 8054 011 118 582 Linker Arretierhebel...
