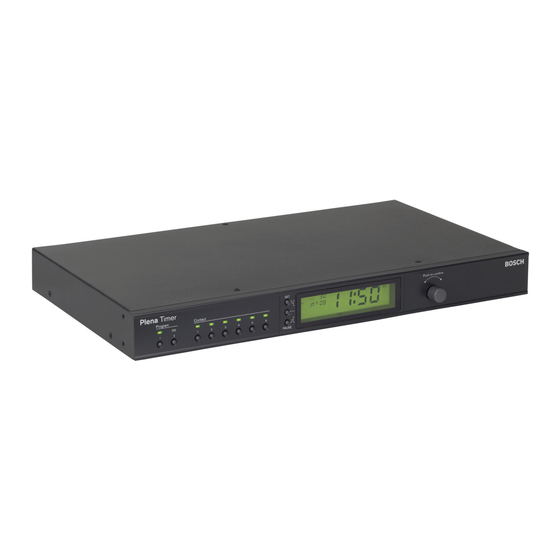

Inhaltszusammenfassung für Bosch Plena Weekly PLN-6TMW
- Seite 1 Plena Weekly Timer Installations- und Bedienungsanleitung PLN-6TMW...
-
Seite 2: Wichtige Schutzmaßnahmen
(9922 141 7014x) vorliegen. Diese Hinweise werden zusammen mit allen Geräten geliefert, die an das Stromnetz angeschlossen werden können. Vielen Dank, dass Sie sich für ein Produkt von Bosch Sicherheitssysteme entschieden haben. Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 3: Inhaltsverzeichnis
Aufrufen und Editieren von Ereignissen .......................... 28 8. Plena Weekly Timer Configuration-Software ....................29 Einführung ....................................29 Systemanforderungen ................................. 29 Installation der Software ..............................29 Anschluss an einen PC ............................... 31 Starten der Software ................................31 Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 4 Audioausgänge ..................................41 Mechanisch ..................................41 Anschlüsse .................................... 41 Umgebungsbedingungen ..............................41 Bedienelemente und Anzeigen ............................41 Gangabweichung der Uhr (ohne Synchronisierung) ....................41 9.10 Stromversorgung .................................. 41 9.11 Lieferumfang ..................................42 Bosch Security Systems | 2014.02 | 9922 141 50742 de...
-
Seite 5: Einführung
Gefahr einer elektrostatischen Entladung Personen können (schwer) verletzt oder die Geräte können schwer beschädigt werden, wenn diese Warnung nicht beachtet wird. • Gefahr Nichtbeachtung dieser Warnung kann zum Tod führen. Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 6: Umrechnungstabellen
1 psi 68,95 1 hPa = 0,0145 psi (Pfund pro (Pfund pro Quadratzoll) = Quadratzoll) Hinweis 1 hPa = 1 mbar °F --- °C ⋅ °C ⋅ °F 32 – Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 7: Systemübersicht
Sprechstellen • "All-in-One"-System • Voice Alarm System • Timer • Ladegerät Die akustischen, elektrischen und mechanischen Spezifikationen der einzelnen Systemelemente sind so aufeinander abgestimmt, dass sie alle anderen ergänzen können. Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 8 Plena Weekly Timer | Installations- und Bedienungsanleitung | Systemübersicht de | 8 Leerseite Bosch Security Systems | 2014.02 | 9922 141 50742 de...
-
Seite 9: Gerät
Uhrzeit mit einer externen Quelle; die korrekte Uhrzeit Die Ausgangskontakte sind als "Öffner", "Schließer" ist außerdem auch von einem PC herunterladbar. oder "Impulserzeuger" konfigurierbar. Auf diese Weise kann der Timer mit einem Uhrzeitserver synchronisiert werden. Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 10 Verpolungsschutz sowie eine Sicherungsbatterie zur Garantie der richtigen Uhrzeiteinstellung. Die Synchronisierung erfolgt über den USB-Anschluss. An der Rückseite sitzt ein serieller Steckverbinder (RS-232) zum Anschluss des Timers an ein separates großformatiges Display. Bosch Security Systems | 2014.02 | 9922 141 50742 de...
- Seite 11 RS-232 Connector Display External Display AC / DC Power Supply 230V ±5V Power Supply 115V Block Converter DC / DC Converter Abbildung 3. 1 : Blockschaltbild von Plena Weekly Timer Bosch Security Systems | 2014.02 | 9922 141 50742 de...
-
Seite 12: Bedienelemente, Anschlüsse Und Anzeigeelemente
Programmeinstellungen an. 7 Rücksetztaste - zum Rücksetzen der Timer- Software (Betätigung der kleinen Taste mit einer Nadel o. ä.). 8 Drehwähler - zur Wahl und Bestätigung der Einstellungen. Abbildung 3.2: Frontplatte Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 13: Display
13 Triggersignaltyp - für Augangskontakte (siehe Tabelle 7.2). 14 Wochentag 15 HOLD - zeigt, dass alle Bedienteile an der Frontplatte gesperrt sind (siehe Abschnitt 6.5). 12 13 Abbildung 3.3: Hauptdisplay Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 14: Rückseite
10 Serieller Anschluss (RS-232) - zum Anschluss eines Uhrdisplays 11 USB-Anschluss - zum Anschluss an einen PC 12 Erdungsschraube 13 Netzsspannungswähler (115/230 V) 14 Ein/Aus-Schalter 15 Netzanschlussbuchse (3-polig) Abbildung 3.4: Rückseite Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 15: Installation
Das Gerät muss über die Masseschraube (12) geerdet werden, um die elektrische Stabilität des Systems zu erhöhen. Abbildung 3.5: Halterungen für Gehäuseeinbau 1 2 V 1 2 V Abbildung 3.6: Anschluss der Notstrombatterien Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 16: Anschluss Anderer Plena-Geräte
Ausgang am Timer mit dem XLR-Eingang am Mischpult verbinden (bevorzugte Anordnung). Außerdem kann der Cinch-Ausgang am Timer auch mit dem Cinch-Eingang am Mischpult-Verstärker verbunden werden. PLN-DVDT PLN-6TMW LBB-1903 Abbildung 3.7: Anschluss anderer Plena-Geräte Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 17: Stromversorgung
Netzspannungswähler (115/230 V) (13) korrekt entsprechend der Netzspannung vor Ort eingestellt ist (siehe Abbildung 3.8). 3 Verbinden Sie den Timer über das Netzkabel mit dem Stromnetz (siehe Abbildung 3.8). Abbildung 3.8: Netzkabel Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 18 Plena Weekly Timer | Installations- und Bedienungsanleitung | Gerät de | 18 Leerseite. Bosch Security Systems | 2014.02 | 9922 141 50742 de...
-
Seite 19: Ein- Und Ausschalten
Abbildung 4. 1 : Ein-/Aus-Schalter an der Rückseite Bei aktivierter Netzstromversorgung (oder Notstromversorgung) leuchten die Program-LED (1) und Contact-LED (2) an der Timer-Frontplatte kurz während des Einschaltvorgangs auf und das Hauptdisplay wird aktiviert (siehe Abbildung 4.2). Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 20 Plena Weekly Timer | Installations- und Bedienungsanleitung | Ein- und Ausschalten de | 20 Leerseite Bosch Security Systems | 2014.02 | 9922 141 50742 de...
-
Seite 21: Einstellung Von Datum Und Uhrzeit
Eingabe. Daraufhin beginnt die Minutenanzeige zu Sommer- blinken. /Winterzeit durch 8 Wählen Sie die Minutenzahl und bestätigen Sie die Konfigurationssoft ware Eingabe. Damit ist die Einstellung von Datum und Uhrzeit abgeschlossen. Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 22 Frontplatte (siehe Abbildung 3.2) manuell zwischen Sommer- und Winterzeit umschalten. Zu diesem Zweck: • Halten Sie zum Umschalten auf Sommerzeit Programm-Taste 1 gedrückt. • Zum Rückschalten auf Winterzeit halten Sie Programm-Taste 2 gedrückt. Bosch Security Systems | 2014.02 | 9922 141 50742 de...
-
Seite 23: Manuelle Einstellungen
Alle Bedienteile bleiben so lange gesperrt, bis der Drehwähler erneut ein paar Sekunden lang gedrückt gehalten wird und die Anzeige Abbildung 6.2: Manuelle Aktivierung von “HOLD” vom Display verschwindet. Ausgangskontakten Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 24 Plena Weekly Timer | Installations- und Bedienungsanleitung | Manuelle Einstellungen de | 24 Leerseite Bosch Security Systems | 2014.02 | 9922 141 50742 de...
-
Seite 25: Programmierung Eines Zeitplans
1 Sorgen Sie dafür, dass der Timer eingeschaltet ist des Ereignisses (siehe Abschnitt 4). 2 Tippen Sie die SET-Taste kurz an. Daraufhin leuchten die Program-LED an der Frontplatte abwechselnd auf (siehe Abbildung 7.1). Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 26 13 Wählen Sie mit dem Drehwähler den Typ des 440 Hz (4 s) Triggersignals (siehe Tabelle 7.2) und bestätigen Sie 554 Hz (1 s) dann die Wahl durch Drücken des Wählers. Bosch Security Systems | 2014.02 | 9922 141 50742 de...
- Seite 27 Software die Ausgangskontakte anhand der Einstellungen des aktuellen Ereignisses an (und ignoriert die Einstellungen etwaiger früherer Ereignisse). Beispiel: Wird ein bereits offener Ausgangskontakt auf Öffnen eingestellt, so erfolgt kein Schaltvorgang. Bosch Security Systems | 2014.02 | 9922 141 50742 de...
-
Seite 28: Aufrufen Und Editieren Von Ereignissen
Ecke angezeigt. Das weist darauf hin, dass die Editierung des Ereignisses abgeschlossen ist und der Timer läuft. • Bestätigung des neuen Ereignisses durch Drücken des Drehwählers gemäß der Beschreibung in Schritt 8 von Abschnitt 7.2. Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 29: Plena Weekly Timer Configuration-Software
Gehen Sie zu Start > Run. • Geben Sie X:\index.html ein. (Ersetzen Sie X in obiger Eingabe durch den Buchstaben Ihres CD- ROM-Laufwerks.) Abbildung 8.3: Wahl der Programm-Manager-Gruppe Abbildung 8. 1 : Fenster Welcome Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 30 Sie dann auf [Next]. Daraufhin beginnt die Installation der Software (siehe Abbildung 8.5). Abbildung 8.5: Installation der Software 6 Warten Sie, bis die Installation abgeschlossen ist. Ein Fenster wie in Abbildung 8.6 erscheint auf dem Bildschirm. Bosch Security Systems | 2014.02 | 9922 141 50742 de...
-
Seite 31: Anschluss An Einen Pc
3 Geben Sie das Passwort (12345678) in das Feld Enter password ein und klicken Sie auf die Schaltfläche OK. Daraufhin erscheint das Hauptmenü (siehe Abbildung 8.10). Hinweis Das Vorgabepasswort 12345678 lässt sich in der Konfigurationssoftware ändern (siehe Abschnitt 8.6.5). Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 32: Hauptmenü-Schaltflächen
Über die Schaltfläche Open configuration file erfolgt die Wählen Sie Setup und dann Language zur Einstellung Öffnung einer existierenden Konfigurationsdatei. der gewünschten Anzeigesprache (siehe Abbildung 8.11). Abbildung 8. 1 1: Option Einstellung der Anzeigesprache Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 33: Systemeinstellungen
Sind PC und Timer nicht über USB-Kabel programmierbaren Ereignissen ist werkseitig auf miteinander verbunden, so wird durch eine eine Minute eingestellt. Fehlermeldung auf dem Display auf diesen Umstand hingewiesen. Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 34: Zeitplanprogrammierung
Zeitplan 2 ist gleich. Daher wird der Einfacheit halber nur Programm 1 erläutert. 2 Klicken Sie auf die Schaltfläche Edit schedule programing 1. Daraufhin erscheint das Zeitplanprogrammierfenster (siehe Abschnitt 8.8.1). Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 35: Zeitplanprogrammierung
Feldern (wie Time, Chime, Chime volume, BGM usw.) finden Sie auf der nächsten Seite. 3 Nach Änderung der gewünschten Parameter klicken Sie auf Save zum Speichern Ihrer Einstellungen. Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 36 5 Klicken Sie die Registerkarte für den gewünschten Wochentag (oben im Fenster) an, in den kopiert werden soll. 6 Klicken Sie auf die Schaltfläche Paste. Daraufhin werden die kopierten Ereignisse eingefügt. Bosch Security Systems | 2014.02 | 9922 141 50742 de...
-
Seite 37: Upload Configuration
Weekly Timer Abbildung 8. 1 6: Schaltflächen für Programmierung Hinweis Vor dem Einsatz des Timers ist unbedingt das und Hochladen USB-Kabel abzutrennen. Andernfalls wird u. U. das Leistungsverhalten des Timers beeinträchtigt. Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 38: Download Schedule
Bei Klicken auf No startet die Software das Herunterladen des Zeitplans vom Plena Weekly Timer auf den PC, woraufhin das Fenster Downloading erscheint (siehe Abbildung 8.20). Nach erfolgtem Herunterladen wird dieses Fenster geschlossen. Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 39: Modify Password (Passwortänderung)
Groß- und Kleinschreibung zu berücksichtigen. Daher ist bei Eingabe des neuen Passworts darauf zu achten, das Großbuchstaben auch als solche erscheinen. 4 Bestätigen Sie das Passwort und klicken Sie dann auf Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 40: Öffnen Der Konfigurationsdatei
Abbildung 8.24: Fenster für Öffnen der Konfigurationsdatei 2 Wählen Sie die zu öffnende Konfigurationsdatei und klicken Sie dann auf Open. Daraufhin wird die Konfiguration geladen und im Fenster Schedule programming angezeigt (see Abbildung 8.15). Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 41: Technische Daten
Abnehmbare Euro-Schraubenklemmen Alle Kontakte Anschlüsse Stets aktiviert (ausfallsicher) Netzanschlussbuchse Anschlusstyp Euro-Buchse mit eingebauter Sicherung MC 1,5/6-ST-3,5 24-V-Gleichspannungsanschluss für Nennwerte Notstromversorgung 250 V, 7 A spannungsfrei Abnehmbare Euro-Schraubenklemmen Systemkonfiguration Steckverbinder RJ-45 Bosch Security Systems | 2014.02 | 9922 141 50742 de... -
Seite 42: Lieferumfang
Plena Weekly Timer | Installations- und Bedienungsanleitung | Technische Daten de | 42 9. 1 1 Lieferumfang PLN-6TMW Montagehalterungen für Gehäuseeinbau XLR-Kabel Netzkabel (1,7 m) Bedienungsanleitung Plena-Bonus-CD Bosch Security Systems | 2014.02 | 9922 141 50742 de... - Seite 44 For more information visit www.boschsecuritysystems.com © Bosch Security Systems B.V. Data subject to change without notice 2014.02 | 9922 141 50742 de...
