LED Indikatoren

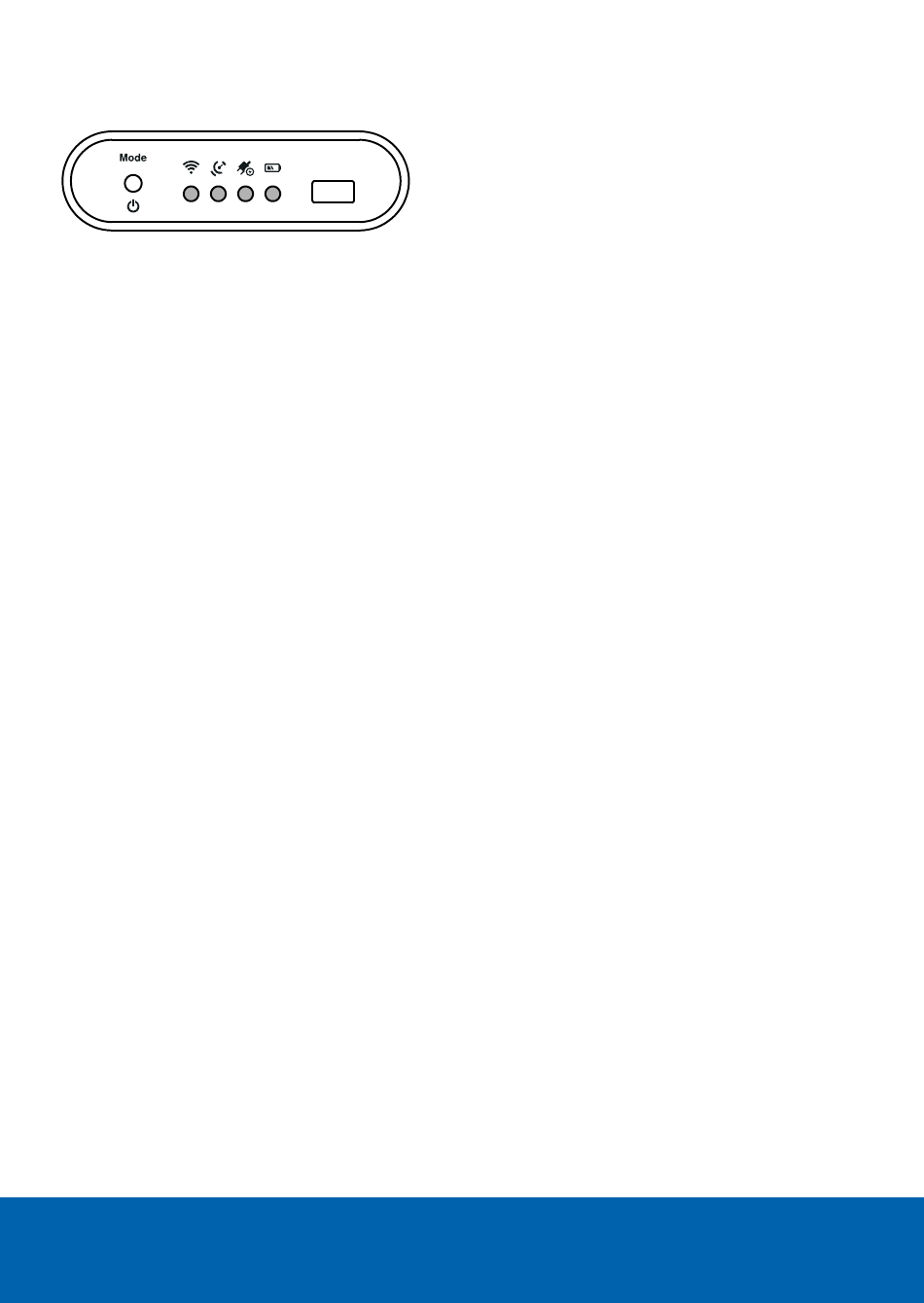

LED1 LED2 LED3 LED4
LED1 gibt Auskunft über den WLAN-Modus des Gerätes
■ Leuchtet Rot = SensControl stellt einen Access-Point bereit (Soft-AP)
„
■ Leuchtet Grün = SensControl ist mit einem anderen WLAN im Infrastruktur-Modus
„
verbunden
■
Blinkt Blau gemeinsam mit LED2 = SensControl wird gestartet oder befindet sich
„
im Firmware- Update-Modus
■ Aus = SensControl stellt weder ein WLAN bereit, noch konnte es sich mit dem
„
möglicherweise konfigurierten WLAN verbinden
LED2 gibt Auskunft über den Status der IO-Link-Kommunikation
■ Leuchtet Grün = SensControl arbeitet im Master-Modus und das IO-Link-Device
„
befindet sich im Status „OPERATE"
■ Leuchtet Rot = Es ist kein IO-Link-Device angeschlossen oder es konnte nicht in
„
den Status „OPERATE" gewechselt werden. Es ist keine Kommunikation mit dem
an der IO-Link-Buchse angeschlossenen Gerät möglich.
■
Blinkt Blau gemeinsam mit LED1 = SensControl wird gestartet oder befindet sich
„
im Firmware-Update-Modus
■ Blinkt Blau = SensControl arbeitet im Sniffing-Modus
„
■ Leuchtet Blau = SensControl arbeitet im Sniffing-Modus und wartet auf einen
„
STARTUP-Befehl vom angeschlossenen IO-Link-Master
■
Leuchtet Gelb = SensControl kann den Sniffing-Modus nicht starten, da die
„
SD-Karte nicht benutzt werden kann (keine SD-Karte eingelegt oder kein Speicher-
platz auf der SD-Karte verfügbar oder die erste Partition ist nicht FAT32 formatiert)
LED3 gibt Auskunft über die aktuell benutzte Stromversorgung
■
Leuchtet Rot = SensControl arbeitet im Akku-Betrieb
„
■ Leuchtet Grün = SensControl wird über USB betrieben, die Akkus werden geladen
„
■ Leuchtet Blau = das angeschlossene IO-Link-Device wird über den Master-Port
„
mit Energie versorgt
LED4 zeigt den Ladestand der Akkus an
■ Leuchtet Rot = Akku ist nahezu entladen
„
■ Leuchtet Grün = Akku ist zu 100% geladen
„
