dormakaba SLON-DR Handbuch

dormakaba SLON-DR Handbuch

Netzwerkadapter
Inhalt
1
Zu diesem Dokument
2
Sicherheit
3
Produktbeschreibung
4
Montage
5
Demontage und Entsorgung
1
Zu diesem Dokument
1.1
Inhalt und Zweck
Dieses Dokument beschreibt die Montage des SLON-
DR Netzwerkadapters (SafeRoute® Local Operation
Network zur Hutschienenmontage).
1.2
Zielgruppe
Dieses Dokument richtet sich an Monteure und
Fachkräfte, die von dormakaba für die Montage
autorisiert wurden.
1.3
Mitgeltende Dokumente
• Anleitungen der zur Vernetzung vorgesehenen
Geräte
1.4
Verwendete Symbole
Bauelemente können durch
elektrostatische Entladungen
beschädigt werden. Vor dem
Berühren des Bauelements den
eigenen Körper erden!
2
Sicherheit
2.1
Bestimmungsgemäße Verwendung
Mit Hilfe von SLON-DR Netzwerkadaptern werden
dormakaba Steuerungsmodule , die für eine
Vernetzung vorgesehen sind, in einem Gebäude
vernetzt.
2.2
Personalqualifikation
Die Montage darf nur von dormakaba autorisierten
Personen durchgeführt werden.
SLON-DR
Montageanleitung
3
Produktbeschreibung
1

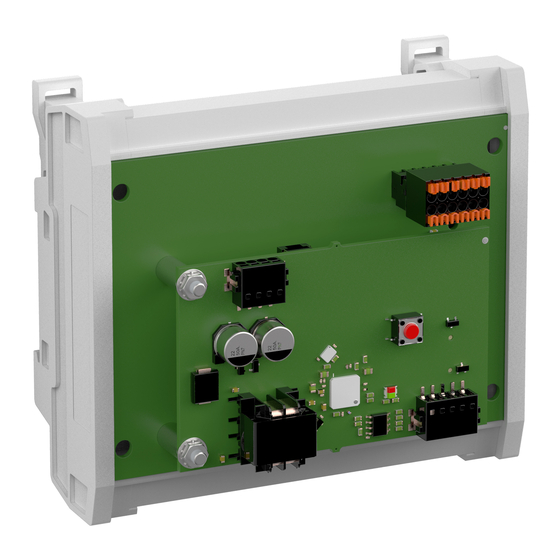

Der SLON-DR Netzwerkadapter ermöglicht eine
1
Einbindung von dormakaba Steuerungsmodulen in
1
LON Netzwerke. Die Montage erfolgt auf einer 35 mm
2
Hutschiene in einem Gehäuse. Das Gehäuse muss
4
mindestens die Anforderungen IP 30 erfüllen.
Die LON Applikation ist ab Werk im Modul geladen.
Die Steuerung, Parametrierung und Visualisierung für
die angeschlossenen Geräte erfolgt über TMS Soft®.
Über die Belegung von Netzwerkvariablen
(Binding) kann eine Verknüpfung mit weiteren
Sensoren / Aktoren (auch Fremdsysteme)
erfolgen. Die Inbetriebnahme erfolgt mit einem
Inbetriebnahmetool (z. B. OpenLNS Commissioning
Tool).
3.1
Lieferumfang
10 6
Neur on-ID
xx xx xx xx xx
xx
65
92
WN 059575 45532 – 2018-11
DE
loading

Inhaltszusammenfassung für dormakaba SLON-DR

  • Seite 1 DR Netzwerkadapters (SafeRoute® Local Operation Lieferumfang Network zur Hutschienenmontage). Zielgruppe 10 6 Dieses Dokument richtet sich an Monteure und Fachkräfte, die von dormakaba für die Montage autorisiert wurden. Mitgeltende Dokumente • Anleitungen der zur Vernetzung vorgesehenen Neur on-ID xx xx xx xx xx Geräte...
  • Seite 2 Montageanleitung Montage Montage Technische Daten Versorgungsspannung: 24 V DC +/- 15 % Die Montage erfolgt durch Aufclipsen auf eine 35 mm Hutschiene. Stromaufnahme: 18 mA Voraussetzungen für die Montage Umgebungstemperatur: -10° C bis +55° C Voraussetzung für die Montage ist die Einhaltung der Rel.
  • Seite 3 NET A LON-Bus FTT NET B X302 (An die Steckverbindung nichts anschließen. Die Signale stehen auf der Grundplatine zur Verfügung.) stabilisierte Spannungsversorgung, Eingang TxD1 RS232-Anschluss, z.B. dormakaba Steuerungsmodul 1 (max. 15m) TxD1 RxD1 RxD1 TxD2 TxD2 RxD2 RxD2 RS232-Anschluss, z.B. dormakaba Steuerungsmodul 2 (max. 15m) RxD3 RS232-Anschluss, z.B.
  • Seite 4 über den Hausmüll entsorgt werden. Die elektrotechnischen Teile und Batterien in den dafür eingerichteten Annahme- und Sammelstellen entsorgen. Beachten Sie die für Sie geltenden nationalen gesetzlichen Vorschriften. dormakaba Deutschland GmbH DORMA Platz 1 58256 Ennepetal Deutschland T: +49 2333 793-0 F: +49 2333 793-4950 www.dormakaba.com...
