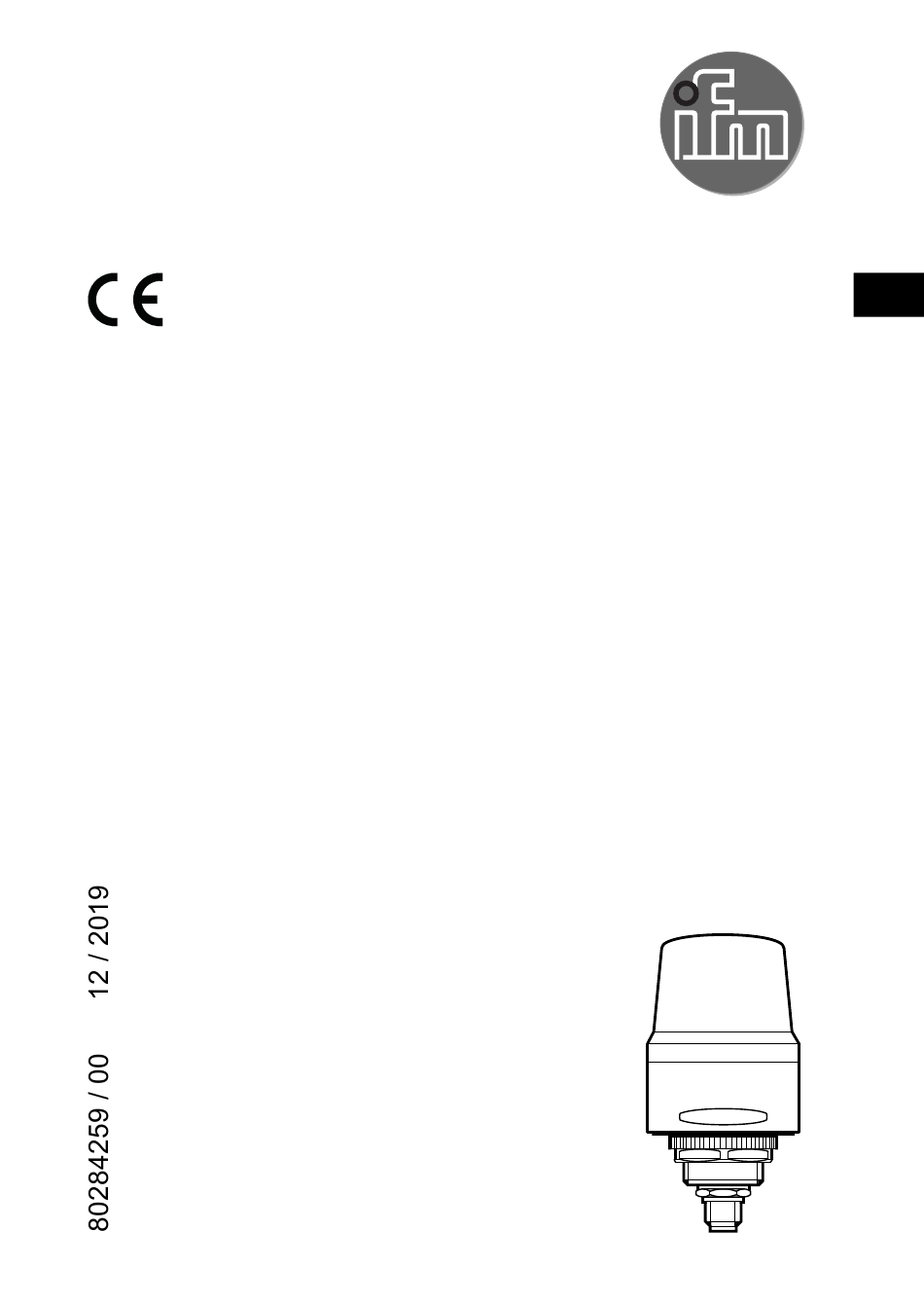

Bedienungsanleitung
DE
1-Segment-Signalleuchte
DV2120
DV2121
DV2130
DV2131
P_MZ_e200_0102

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm DV2120

  • Seite 1 Bedienungsanleitung 1-Segment-Signalleuchte DV2120 DV2121 DV2130 DV2131 P_MZ_e200_0102...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 3�1 IO-Link �����������������������������������������������������������������������������������������������������������5 3�1�1 Allgemeine Informationen ���������������������������������������������������������������������5 3�1�2 Gerätespezifische Informationen ����������������������������������������������������������5 4 Montage ���������������������������������������������������������������������������������������������������������������6 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������7 5�1 IO-Link-Beschaltung ��������������������������������������������������������������������������������������7 5�2 Pinbelegung ���������������������������������������������������������������������������������������������������7 5�2�1 IO-Link-Modus ��������������������������������������������������������������������������������������7 5�2�2 Standard-Modus �����������������������������������������������������������������������������������7...
  • Seite 3: Vorbemerkung

    11�1 Reinigen der Gehäuseoberfläche ��������������������������������������������������������������16 12 Zulassungen/Normen ��������������������������������������������������������������������������������������16 1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich�...
  • Seite 4: Sicherheitshinweise

    2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers� Der Sys- temersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen�...
  • Seite 5: Bestimmungsgemäße Verwendung

    Mit einem PC, passender IO-Link-Software und einem IO-Link-Adapterkabel ist eine Kommunikation außerhalb des laufenden Betriebs möglich� Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com�...
  • Seite 6: Montage

    Anzugsdrehmoment 4,5 Nm� Für die Montage des Geräts auf Abstandsstangen steht spezielles Zubehör zur Verfügung� Integrierte Dichtungen an der Unterseite des Geräts sowie ein O-Ring an der Haube verhindern das Eindringen von Feuchtigkeit� Weitere Informationen über verfügbares Zubehör unter www�ifm�com...
  • Seite 7: Elektrischer Anschluss

    5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach SELV, PELV Für Einsatz in USA und Kanada: Spannungsversorgung nach Class 2 ► Anlage spannungsfrei schalten� ►...
  • Seite 8: Bedien- Und Anzeigeelemente

    6 Bedien- und Anzeigeelemente P_MZ_e200_0102 Original Scale Drawing (MTD) 1: Feedback-Taster (nur DV21x1) 2: LED-Segment 1 mit 3 RGB-LEDs 3: Summer (nur DV213x) 7 Betrieb EPS Source Product Scale Drawing Frame Size: 80 mm x 27 mm 7.1 IO-Link 7.1.1 Allgemeines Das Gerät wird mit einem 5-poligen Verbindungskabel an einen IO-Link-Master (A-Port) angeschlossen�...
  • Seite 9: 7�1�2 On/Off-Modus

    7.1.2 On/Off-Modus Im laufenden Betrieb schaltet die Steuerung das LED-Segment sowie den Summer (nur bei DV213x) ein und aus (PDout, zyklische Datenkommunikation)� Die Signalisierung entspricht den zuvor festgelegten Parametern für das LED- Segment und den Summer� Über die azyklische Parametrierung können für das LED-Segment folgende Eigenschaften eingestellt werden: •...
  • Seite 10 Die Eigenschaften des LED-Segments werden folgendermaßen definiert: Byte 0 Byte 0 Byte 0 Byte 0 Bit 3 Bit 2 Bit 1 Bit 0 Farbe grün orange blau violett türkis weiß gelb Byte 0 Byte 0 Byte 0 Bit 6 Bit 5 Bit 4 Frequenz dauerhaft an...
  • Seite 11 Der Summerton wird folgendermaßen definiert: Buzzer Byte 1 Byte 1 Byte 1 style Bit 6 Bit 5 Bit 4 Beschreibung schnell pulsierend 2450 Hz schnell alternierend 2450 Hz und 3080 Hz ansteigend von 1000 Hz auf 4000 Hz, fallend auf 1000 Hz Dauerton 2450 Hz mit Unterbrechung alle 500 ms schnell pulsierend 2450 Hz mit Unterbrechung alle 500 ms...
  • Seite 12: 7�2 Betrieb Mit Digitalen Ios

    7.2 Betrieb mit digitalen IOs 7.2.1 Allgemeines Neben dem IO-Link Port (Pin 4) verfügt die Signalleuchte auch über drei digitale Eingänge� Die Farbe der Signalleuchte kann mit Hilfe der digitalen Eingänge auch ohne IO-Link-Kommunikation, individuell eingestellt werden� Dafür muss die Signalleuchte in den SIO-Mode gesetzt werden� Über den Parameter Modus wird festgelegt, wie diese digitalen Eingänge verwen- det werden können�...
  • Seite 13: 7�2�3 Sio-Mode Im Rgb-Modus

    Summer und Feedback-Taster wird über den IO-Link-Parameter OUT1 (Index 580) eingestellt, ob der IO-Link-Port als Eingang oder Ausgang genutzt wird� 8 Parametrierung Das Gerät kann mit einem IO-Link-Parametriertool (z� B� LR DEVICE) parame- triert werden (→ 3.1 IO-Link)� Weitere Informationen finden Sie in der IODD unter www�ifm�com�...
  • Seite 14: Maßzeichnung

    9 Maßzeichnung 9.1 DV212x P_MZ_e200_0103 Original Scale Drawing (MTD) M12x1 M30x1,5 Maße [mm] 9.2 DV213x P_MZ_e200_0102 Original Scale Drawing (MTD) EPS Source Product Scale Drawing Frame Size: 80 mm x 40,5 mm M12x1 M30x1,5 M12x1 M30x1,5 1: Summer Maße [mm] EPS Source Product Scale Drawing Frame Size: 80 mm x 40,5 mm...
  • Seite 15: Technische Daten

    Übertragungsart COM2 (38,4 kBaud) IO-Link-Revision 1�1 SDCI-Norm IEC 61131-9 IO-Link-Geräte ID DV2120, DV2121 1054 d / 00 04 1E h DV2130 1085 d / 00 04 3D h DV2131 1176 d / 00 04 98 h SIO-Modus Eingangslaststrom Eingang C/Q [mA] <...
  • Seite 16: Wartung, Instandsetzung Und Entsorgung

    11.1 Reinigen der Gehäuseoberfläche ► Gerät von der Betriebsspannung trennen� ► Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen� ► Bei starker Verschmutzung ein feuchtes Tuch verwenden� Empfohlen werden Microfaser-Tücher ohne chemische Zusatzmittel� 12 Zulassungen/Normen EG-Konformitätserklärungen, Zulassungen, etc� unter www�ifm�com�...
