Allgemein
Das Motorsteuergerät 24h Memory ist ein Einzelmotorsteuergerät mit eingebauten Tasten für die manuelle Bedienung.
kann für Rolläden oder Markisen oder Jalousien eingesetzt werden
•
• kann als Einzelsteuerung (z.B. für Jalousien) oder Motorsteuergerät innerhalb von Gruppensteuerung eingesetzt werden
• verfügt über einen Zentraleingang und einen Einzeleingang
•
eingespeicherte Fahrbefehle im 24 h -Zyklus wiederholen
Der Einzeleingang hat die gleiche Priorität wie die Gerätetasten und kann z.B. zur Untergruppenbildung auf weitere Geräte
gebrückt werden.
Montagehinweise
Arbeiten am 230V Netz dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Bei der Installation sind die Vorschriften
VDE 0100 einzuhalten. Leitungen müssen vorschriftsmäßig verlegt werden. Nicht unter Spannung anschließen!
Achtung! Für Vernetzung Abgeschirmte Steuerleitung ...*0,8 mm oder Fernsprechleitung JY-ST ...*0,6
verwenden.
•
Netzspannung ausschalten
•
Anschluß nach Schaltplan vornehmen (siehe Schaltbild)
•
Klemmenabdeckung auf die Anschlußklemmen aufclipsen
•
Befestigung des Netzteils erfolgt über 2 Spreizklemmen oder Befestigungsschrauben
•
Abdeckung auf das Bedienteil aufclipsen (siehe Bild unten)
•
Bedienteil aufstecken
•
Spannung einschalten
•
Mit der Taste L oder M M M M Laufrichtung der Motoren kontrollieren.
Wichtig: Taste L L L L :
Taste M M M M :
•
Wenn die Laufrichtung der Motoren mit den Symbolen L und M M M M am Bedienteil nicht übereinstimmen, Spannung
ausschalten und die Drähte an den Klemmen L und M M M M des Netzteils tauschen, dann Spannung wieder einschalten
.
1 : Abdeckung
2 : Bedienteil
3 : Adapterrahmen
4 : Rahmen
5 : Netzteil
6 : Klemmenabdeckung
↓
7. : Abzweig-Schalterdose 60
Bitte fügen Sie bei der Montage grundsätzlich zuerst die Teile 1 und 2
zusammen.
ELSO GmbH
Frankenhäuser Str. 64
D – 99706 Sondershausen
Tel.: 03632 / 51-627
www.elso.de
info@elso.de
1 7 5 2 0 0
Behang muß einfahren
Behang muß ausfahren
12.01.01
HZ
Fax.:03632 / 51-590

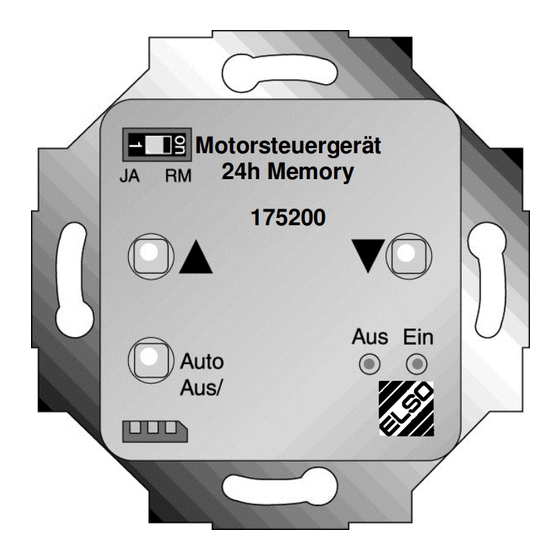

Motorsteuergerät
