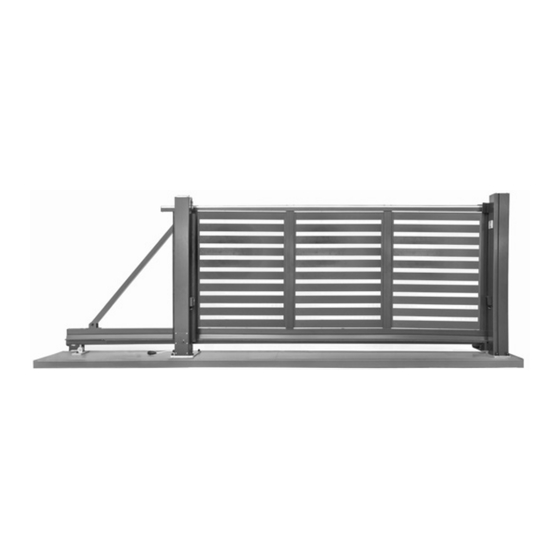

MONTAGEANLEITUNG MOSAIK

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GAH-Alberts MOSAIK

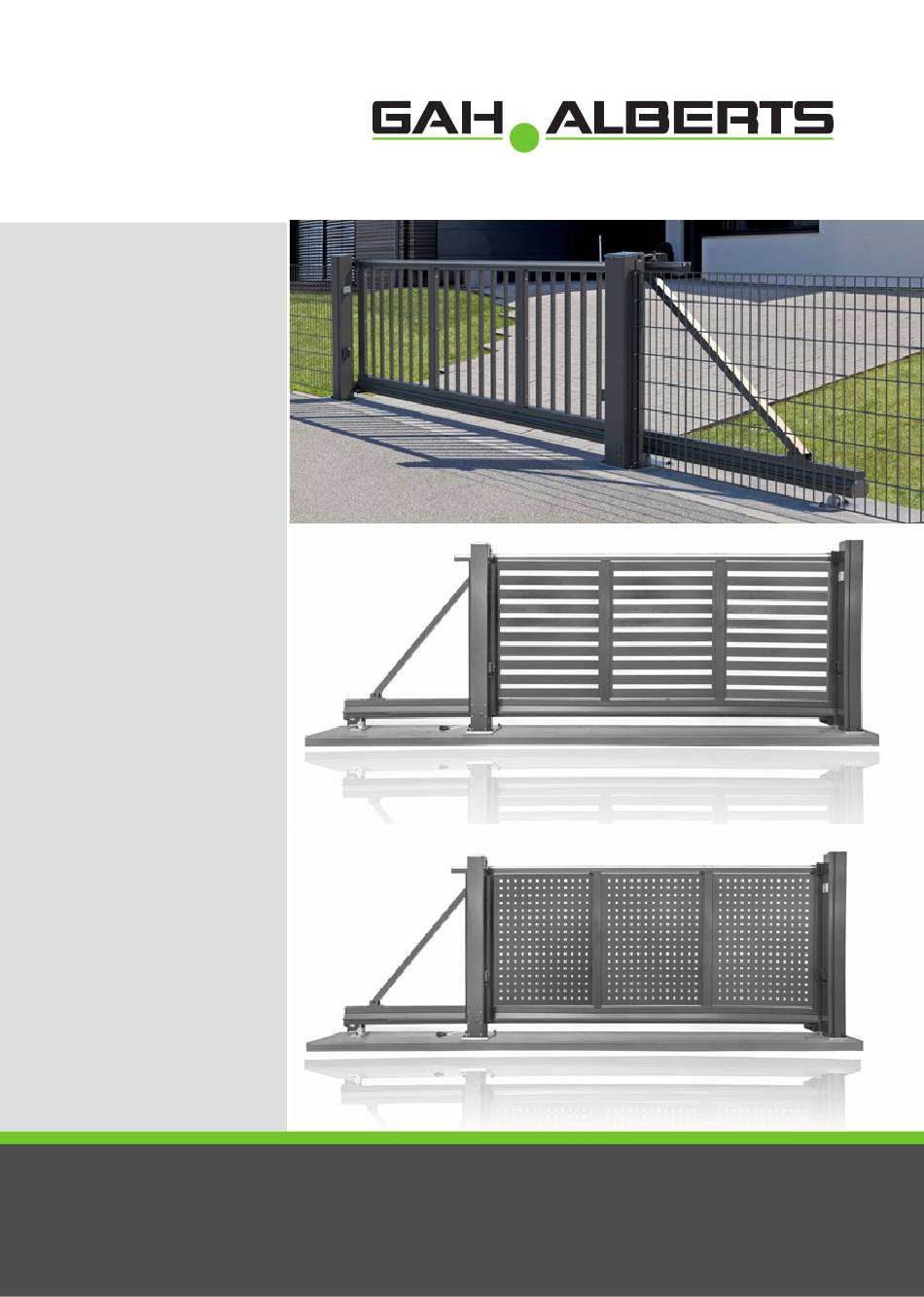

  • Seite 1 MONTAGEANLEITUNG MOSAIK...
  • Seite 2 Füllungen Doppelstabgittermatte Querlatte 6/5/6 Glattblech Lochblech Quadrat Stabfüllung 30...
  • Seite 3 Fundamentplan Beispiel: DIN rechts, Haltepfosten aussen, versetzter Einlauf, von aussen gesehen nach rechts öffnend Die Zeichnung stellt die technische Mindestanforderung zur Montage der Toranlage dar. Die Fundamentgröße und Ausführung ist auf jeden Fall von einem Befugten zu prüfen und den örtlichen Gegebenheiten anzupassen. Die Tiefe des Fundaments muss mindestens 80 cm betragen und muss frostfrei gegründet werden.
  • Seite 4: Anleitung Für Den Installateur Und Endbenutzer

    Anleitung für den Installateur und Endbenutzer Lieber Kunde, wir freuen uns, dass Sie sich zum Kauf unseres Tores entschlossen haben. Diese Montage- und Bedienungsanleitung enthält sämtliche Angaben, die für das Verständnis der Funktionsweise des Produkts notwendig sind. Wir möchten Sie bitten, die Angaben in dieser Anleitung vor Beginn der Arbeiten an diesem Produkt sorgfältig zu lesen.
  • Seite 5: Vorsichtsmaßnahmen Und Warnhinweise

    1. Vorsichtsmaßnahmen und Warnhinweise Wichtige Hinweise: Vor Beginn der Montagearbeiten dem Benutzer ein Montage- und Bedienungsanleitung übergeben: • Den Benutzer in die Benutzung einweisen und Tor und Säule vor • Immer die erforderliche persönliche Schutzausrüstung tragen z.B. Montagebeginn auf einwandfreie Funktionen kontrollieren. Schutzhandschuhe, Sicherheitsschuhe (mindestens Klasse S3), Schutzbrille, Gehörschutz, Staubmaske und Overalls.
  • Seite 6: Daten Der Anlage

    3.1 Prüfbuch für kraftbetätigte Tore Bezeichnung: ______________________________ Torart: _____________________________________ Firma: _____________________________________ Standort: _____________________________________ Grundlagen für die Prüfung von kraftbetätigten Toren Die sicherheitstechnischen Anforderungen und Prüfverfahren für Bau und Ausrüstung von kraftbetätigten Toren sind in europäischen Normen festgelegt, die die allgemeinen Anforderungen der europäischen Maschinenrichtlinien konkretisieren. Diese sind insbesondere: •...
  • Seite 7 5. Steuerung Art der Steuerung, z.B. Taster, Totmannsteuerung, Fernsteuerung (Lichtschranke, Funkhandsender, Induktionsschleife): __________________________________________________________________________ 6. Sicherung der Hauptschließkante Schaltleiste, Schließkantensicherung, Kraftbegrenzung Berührungslos wirkende Schutzeinrichtung, z.B. Lichtgitter, Lichtschranke, Radar Sonstiges: __________________________________________________________________________ 7. Zusätzliche Sicherung gegen Sachbeschädigung: z.B. Lichtschranke in der Durchfahrtsöffnung 8. Sonstige Angaben: __________________________________________________________ 3.3 Prüfliste für kraftbetätigte Schiebetore Bezeichnung: ______________________________...
  • Seite 8: Übernahmeprotokoll

    3.4 Zusatzerklärung Montage Die Firma: ______________________________ Name: ______________________________ Adresse: ______________________________ ______________________________ ______________________________ Erklärt hiermit die Einhaltung aller Montagevorgaben gemäß der Montageanleitung bzw. der Betriebsanleitung des Torherstellers, sowie die fachgerechte Montage unter Verwendung des dem Montageort bzw. dem Montageuntergrund entsprechenden Montagematerials. Der Unterzeichner dieser Erklärung ist z.B.
  • Seite 9 Impulsgeber vorgeführt: Nein Handsender übergeben: Nein Schlüssel übergeben: Nein Sicerheitseinrichtungen vorgeführt: Nein Notentriegelung vorgeführt und darauf hingewiesen, dass diese nur bei stehender Anlage ent- und verriegelt werden darf: Nein Displayanzeigen erklärt: Nein Auf Wartungsintervall hingewiesen: Nein __________________________ Ort/Datum der Anlagenübergabe technische Unterlagen übergeben: Nein __________________________...
  • Seite 10: Wartung In Instandhaltungsplan

    4. Wartung in Instandhaltungsplan ACHTUNG! Diese Arbeiten müssen von einem qualifizierten und sachkundigen Techniker nach den geltenden Regelwerken und den gesetzli- chen Vorschriften ausgeführt werden. VORSICHT! Vor der Ausführung von Instandhaltungsarbeiten an der Führungssäule und am Einlaufportal immer zuerst die Stromversorgung abschalten.
  • Seite 11: Montage

    5. Umwelt, Demontage, Lagerung und Transport 4.1 Umweltfreundliche Demontage Entsorgen Sie das Produkt ausschließlich über einen autorisierten Entsorgungsbetrieb! Die Demontage darf nur durch Fachpersonal durchgeführt werden! 4.1 Lagerung und Transport Soll das Produkt eingelagert oder transportiert werden, ist auf gute Verpackung zu achten. Die Lagerung muss in einem trockenen Raum erfolgen.
  • Seite 12 2. Rahmen auf Laufschiene anschrauben Alle Richtungen möglich: rechts, links 3. Zahnstangen einschieben und fixieren 4. Haltepfosten auf dem Fundament montieren 5. Rollaggregat (werkseitig fertig montiert) aufschrauben Alle Laufrichtungen möglich: rechts, links, innen, außen...
  • Seite 13 6. Torflügel auf das Aggregat schieben 7. Rollenhalter zusammenbauen und montieren 8. Sämtliche Deckel als Abschluss montieren...
  • Seite 14 9. Füllungen montieren (z.B. Gittermatte) 10. Einlaufpfosten auf das kleine Fundament schrauben...
  • Seite 15 11. Einlaufgabel und Auflaufschuh zusammenbauen und montieren. 12. Endstopper im Unterholm montieren 13. Strom auflegen, Lernfahrt machen, fertig 14. Technische Spezifikation (Änderung vorbehalten) Elektrisch angetrieben Bezeichnung: Mosaik Typ: Schiebetor Maximale Torbreite: Maximales Torgewicht: 300kg Einschaltdauer: Geräuschpegel: < 80 db (A)
  • Seite 16 Gust. Alberts GmbH & Co. KG Blumenthal 2 D-58849 Herscheid ) +49 (0)23 57 9 07-0 7 +49 (0)23 57 9 07-1 89 info@gah.de www.gah.de Änderungen und Irrtümer vorbehalten. *Garantiebestimmungen finden sie unter www.gah.de/allgemeine-geschaeftsbedingungen...
