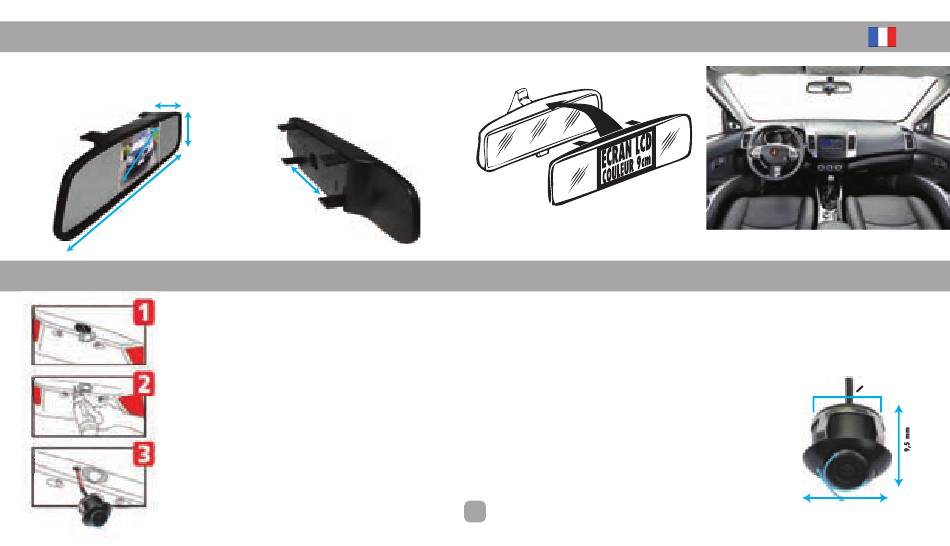

5. INSTALLATION DE L'ECRAN
Une fois les connexions effectuées, il vous suffit de clipser le rétroviseur sur celui d'origine de votre véhicule.
20 mm
75 mm
140 mm
285 mm
6. INSTALLATION DE LA CAMERA
La caméra se place au niveau de la veilleuse de plaque d'immatriculation arrière. La caméra doit bien entendu être le plus au centre possible du véhicule.
La caméra se place au niveau de la veilleuse de plaque d'immatriculation arrière. La caméra doit bien entendu être le plus au centre possible du véhicule.
Retirez la veilleuse de plaque d'origine de son logement pour pouvoir repérer l'emplacement le plus adéquat à droite, à gauche ou directement sur le support de la veilleuse
Retirez la veilleuse de plaque d'origine de son logement pour pouvoir repérer l'emplacement le plus adéquat à droite, à gauche ou directement sur le support de la veilleuse
de plaque. Dans le coffre du véhicule, repérez comment ressortir le fil de la caméra, permettre la fixation de la caméra et pouvoir la connecter sur les fils d'origine du véhicule
de plaque. Dans le coffre du véhicule, repérez comment ressortir le fil de la caméra, permettre la fixation de la caméra et pouvoir la connecter sur les fils d'origine du véhicule
comme indiqué pages précédentes.
comme indiqué pages précédentes.
Après avoir choisi le meilleur emplacement de la caméra, percez un trou d'un diamètre
Après avoir choisi le meilleur emplacement de la caméra, percez un trou d'un diamètre
Nous vous conseillons de protéger le support d'un adhésif (type adhésif de peintre) afin de pas
Nous vous conseillons de protéger le support d'un adhésif (type adhésif de peintre) afin de pas
endommager lors du perçage. Un ponçage léger peut-être nécessaire après le perçage du trou pour
endommager lors du perçage. Un ponçage léger peut-être nécessaire après le perçage du trou pour
ébavurer le contour du trou et afin de ne pas endommager l'isolant du câble de la caméra.
ébavurer le contour du trou et afin de ne pas endommager l'isolant du câble de la caméra.
Si vous percez dans de la tôle métallique, il est conseillé de mettre de la peinture anti-rouille sur la tôle.
Si vous percez dans de la tôle métallique, il est conseillé de mettre de la peinture anti-rouille sur la tôle.
100 mm
de 18 mm.
7
O 18 mm
Pour régler l'orientation
de votre caméra, il suffit
de dévisser la partie 1 de
la partie 2, puis de placer
la lentille de la caméra
vers la direction choisie.
Une fois la position
sélectionnée, vissez et
serrez les deux parties.
21,5 mm
