035 53
VOYANTS indicateurs
Modalité SPE = 0 (aucun configurateur)
Cette fonction permet d'utiliser toutes les fonctions de base de la commande.
Fonction utilisable
ON-OFF cyclique par pression brève et réglage
par pression prolongée
ON
1)
ON temporisé
OFF
ON en appuyant sur la touche reliée à N1 - OFF en appuyant sur la touche reliée à
N2 et réglage par pression prolongée (gradateur)
Bouton
1) le dispositif transmet une commande OFF au bout d'une durée établie
par les configurateurs utilisés, comme indiqué dans le tableau ci-des-
sous:
Configurateur
Temps (minutes)
1
1
2
2
3
3
4
4
5
5
6
15
7
30 secondes
8
0,5 seconde
Modalités de fonctionnement avancées
Dans le cas où, outre la position M, serait également configurée la
position SPE, le dispositif permet d'obtenir des fonctions particulières
indiquées dans le tableau de la page suivante.

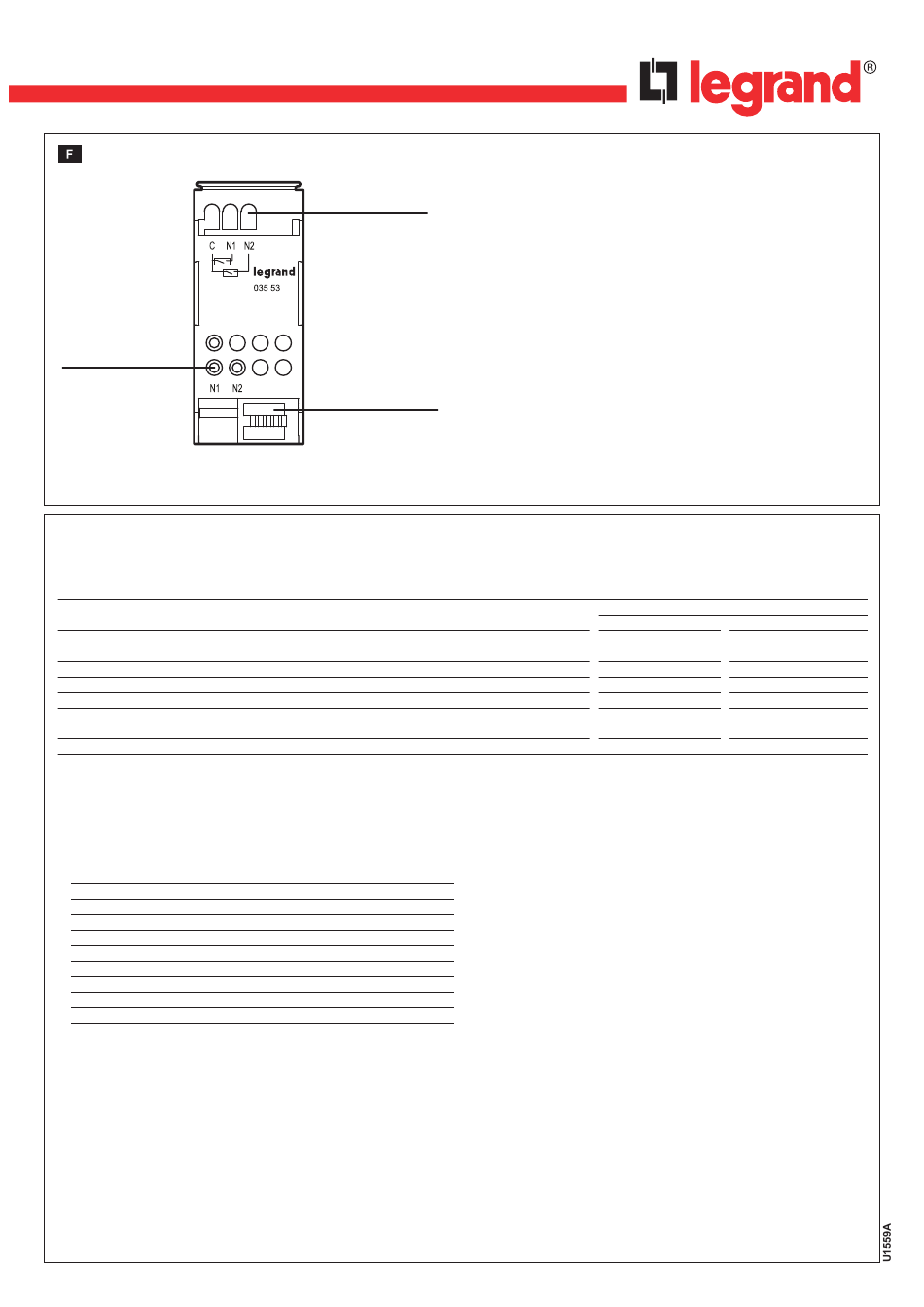

L'interface contacts DIN 035 53 permet de relier au bus SCS deux inter-
rupteurs ou contacts de types différents, de telle sorte qu'il soit possible
d'obtenir la plupart des fonctions avancées sur une télécommande
Bornes d'entrée
étendue, outre les fonctions standard d'une commande SCS normale.
Le contact N1 commande le point lumière PL1 et le contact N2 comman-
de le point lumière PL2.
Le dispositif est doté de 2 voyants pour signaler la fermeture des con-
tacts, la mise en programmation/effacement et l'état des dispositifs com-
mandés. Les deux voyants clignotent alternativement en phase de lec-
ture des configurateurs, tandis qu'en l'absence de configuration, seul le
voyant N1 clignote.
Est en outre présente une touche locale pour accéder à la configuration
virtuelle.
Configurateurs A PL1
PL2 M SPE
2)
2) en fonction de la modalité de fonctionnement de l'actionneur
destinataire.
NOTE:
Dans le cas où des interrupteurs seraient reliés aux bornes de l'interface,
la modalité de fonctionnement à sélectionner est la modalité PUL.
Dans le cas où seraient branchés des boutons normalement ouverts
(NO), sont obtenues toutes les autres modalités de fonctionnement in-
diquées dans le tableau.
Valeur configurateur sur M
fonction simple
fonction double
aucun
—
configurateur
ON
—
1÷8
—
OFF
—
—
O/I
PUL
—
03/07-01 - AP
