Schroff Nvent Interscale M Benutzeranleitung

Leiterplattenbefestigung

Diese Anleitung herunterladen

Benutzeranleitung

Interscale M

Leiterplattenbefestigung

19"

Lieferumfang

64827 - 011

Rev.001

User Manual

Interscale M

PCB

Delivery comprises

1 (2x)

fixing

2 (4x)

3 (4x)

M 3 x 6

M 3

Torx 10

Instructions utilisateur

Interscale M

Fixation pour cartes

Composition

4 (4x)

5 (4x)

M 3 x 8

Torx 10

1/6

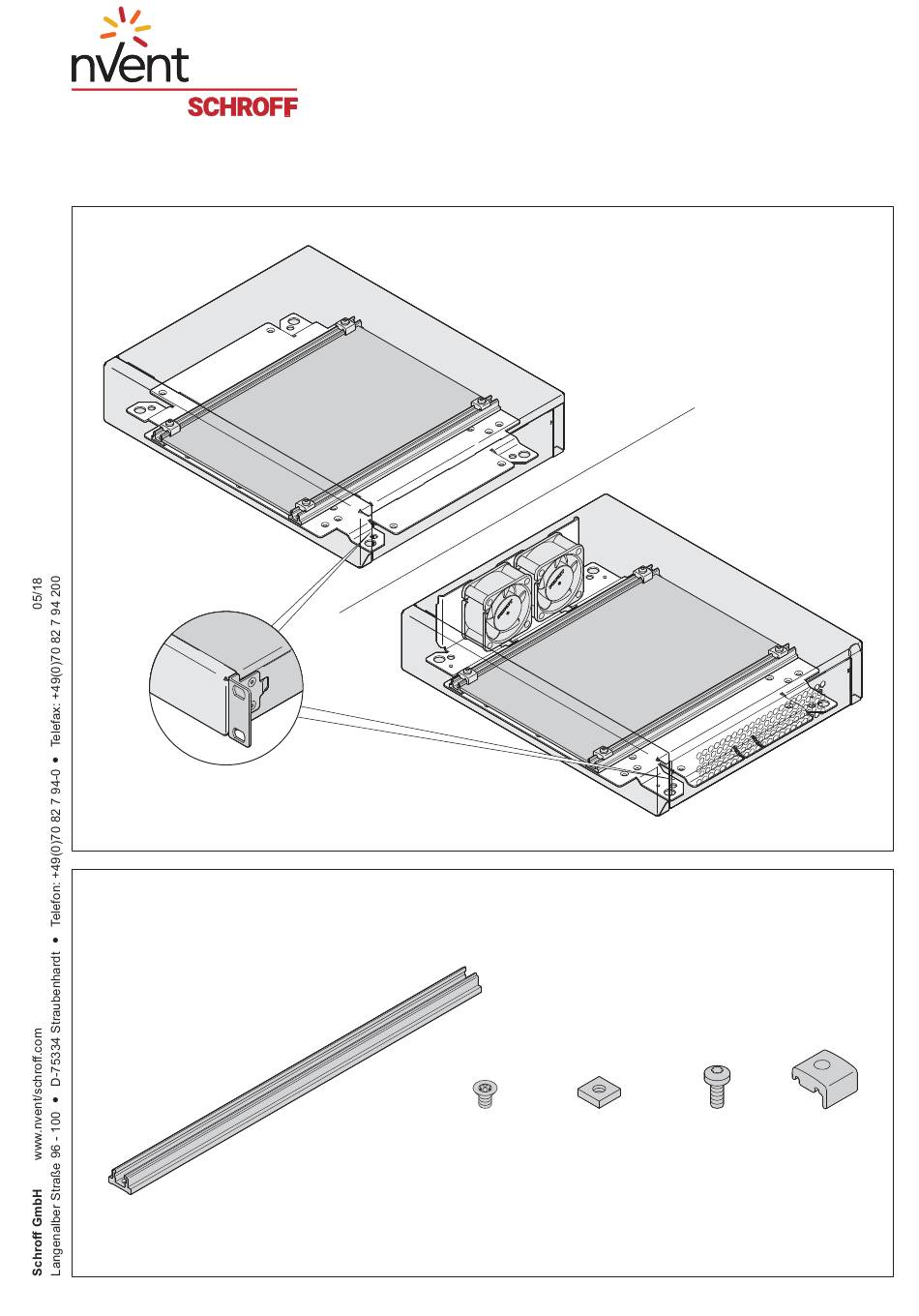

Seite 1 Benutzeranleitung User Manual Instructions utilisateur Interscale M Interscale M Interscale M Leiterplattenbefestigung fixing Fixation pour cartes 19" Lieferumfang Delivery comprises Composition 1 (2x) 2 (4x) 3 (4x) 4 (4x) 5 (4x) M 3 x 6 M 3 x 8 Torx 10 Torx 10 64827 - 011 Rev.001...
Seite 2 6* (1x) 7* (1x) 24820-001 * Im Lieferumfang nicht enthalten * Is not supplied * Non compris dans la livraison 6*+7* 64827 - 011 Rev.001...
Seite 3 Montagebeispiel Example Exemple 4 4 , * Im Lieferumfang nicht enthalten * Is not supplied * Non compris dans la livraison Y = X3 + 10 mm Y = X2 + 10 mm Y = X1 + 10 mm X1 X2 100,00 55,55 55,55 188,90...
Seite 4 Montagebeispiel Y = X + 10 Example Exemple X = 11,1 + n x 44,45 55,55 100,00 55,55 100,00 144,45 188,90 55,55 100,00 144,45 188,90 233,35 277,80 55,55 100,00 144,45 188,90 233,35 277,80 322,25 (19") X = n x 20 20,00 20,00 20,00...
Seite 5 Montagebeispiel Example Exemple 4 4 , 1,1 Nm 2 (4x) 19" * Im Lieferumfang nicht enthalten * Is not supplied * Non compris dans la livraison 19" 0,5 Nm 64827 - 011 Rev.001...
Seite 6 Montage Assembly Montage 19" oder 19" 19" 0,5 Nm * Im Lieferumfang nicht enthalten * Is not supplied * Non compris dans la livraison 64827 - 011 Rev.001...
