Compatibilité
Les interrupteurs/commandes Easywave sans fil suivants doivent être utilisés avec l'interface RF Easywave :
• interrupteur à deux boutons de commande (410-00001)
• interrupteur à quatre boutons de commande (410-00002)
• interrupteur à huit boutons de commande (410-00003)
• mini émetteur RF portable à un canal, un bouton de commande (05-311)
• télécommande à cinq canaux, trois boutons de commande (05-313)
• mini émetteur RF portable à un canal, quatre boutons de commande (05-314)
• interface de mini-émetteur avec pile (05-315)

Installation

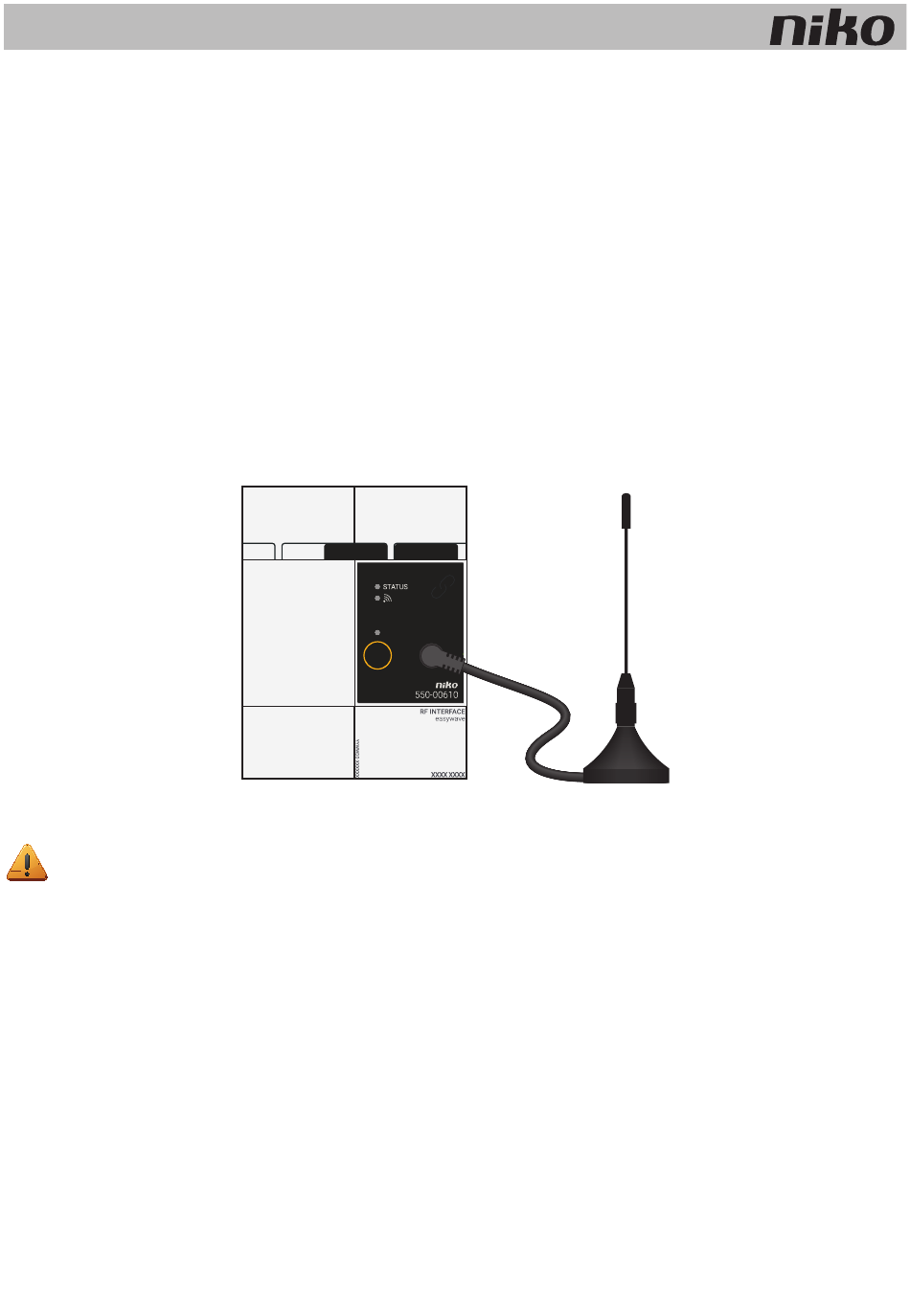

Schéma de raccordement
Pour installer le module :
• L'installation ne peut pas être sous tension.
• Pour que la portée soit optimale, l'antenne doit se trouver hors de l'armoire électrique, sur une surface
métallique d'au moins 15 x 15 cm.
1. Encliquetez le module sur un rail DIN.
2. Raccordez l'antenne externe fournie au module. Cette antenne possède un câble de connexion de 2 m.
3. Connectez l'interface RF Easywave au module qui la précède. Faites glisser le système de pont coulissant de ce
module vers la droite jusqu'à ce qu'il s'encliquète dans l'interface RF Easywave. Le bus et la tension d'alimentation
sont ainsi transmis.
Interface RF Easywave
