enwitec BAT BREAKER 10012575 Installationsanleitung
Inhaltszusammenfassung für enwitec BAT BREAKER 10012575

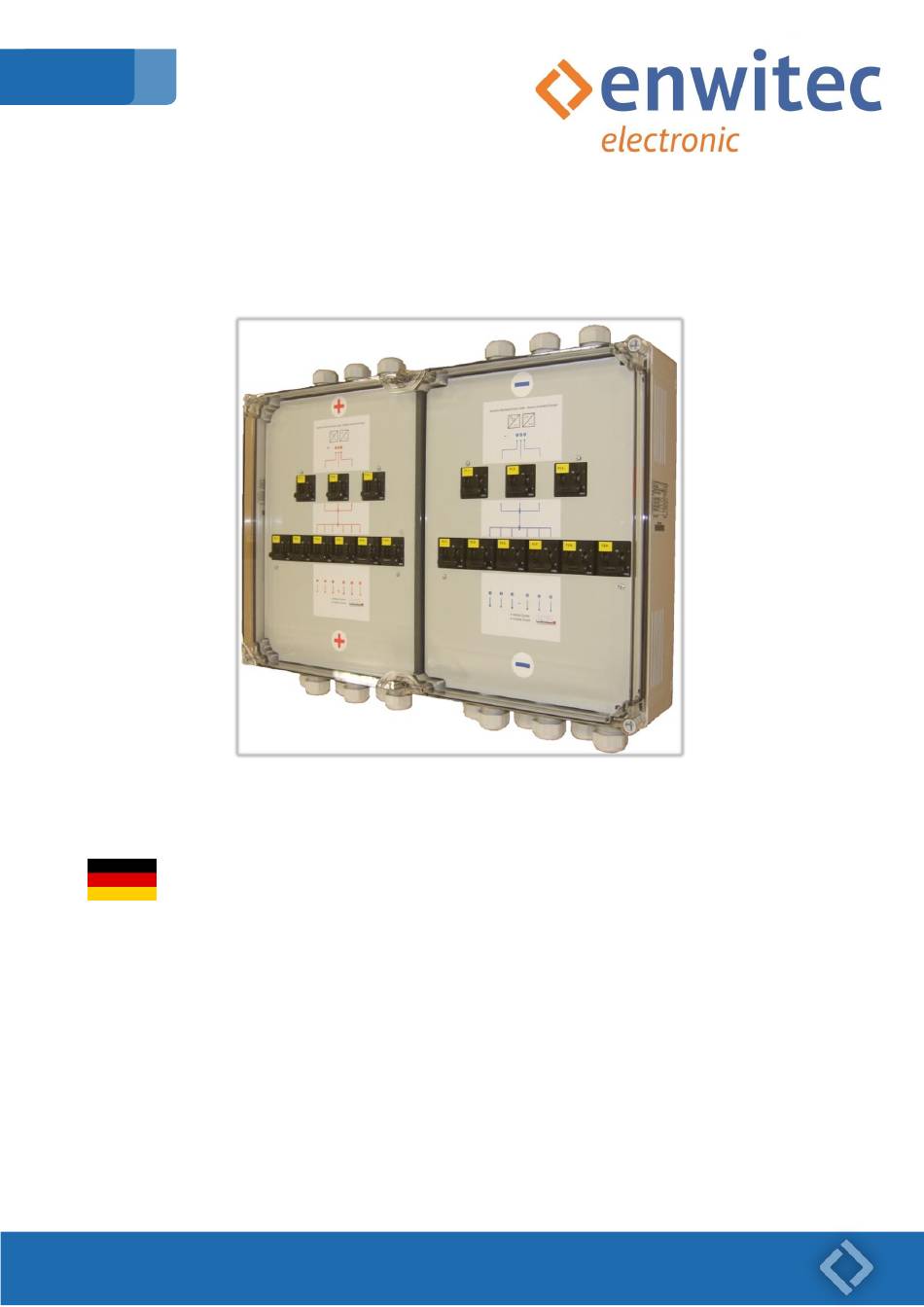

- Seite 1 Abbildung ähnlich INSTALLATIONSANLEITUNG Batterie-Absicherung „BAT BREAKER“ Typ 10012575 engineering with innovations...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Verwendung und Sicherheitshinweis ......................3 Lieferumfang.............................. 4 Montage BAT BREAKER ..........................5 Anforderungen an den Montageort ....................5 Mindestabstände/Abmessungen/Befestigung .................. 6 Elektrischer Anschluss ..........................7 Wartung ..............................8 Lagerung ..............................8 Entsorgung ..............................8 Spezifikation ............................. 9 Auslösecharakteristik ........................9 Technische Daten BAT BREAKER Typ 10012575................ -
Seite 3: Verwendung Und Sicherheitshinweis
Verwendung und Sicherheitshinweis Die Baureihe der Batterieabsicherung vom Typ "BAT BREAKER" wurde entwickelt, um mobile und stationäre Batteriespeicher verschiedenster Technologien (Blei, Lithium…) vor Überstrom und Kurzschluss zu schützen. Die Spannungsgrenzen für den Gleichstrombetrieb sind hierbei 75V DC für die Systemspannung. Die speziell abgestimmten Nennwerte der verwendeten Schutzschalter bieten ein Optimum an Zuverlässigkeit und Verfügbarkeit. -
Seite 4: Lieferumfang
Lieferumfang Abbildung ähnlich Position Anzahl Bezeichnung BAT BREAKER Typ 10012575 Verschraubung M32 x 1,5 Gegenmutter M32 Verschraubung M40 x 1,5 Gegenmutter M40 10012575_Installationsanleitung BAT BREAKER_BYD_V1.0_DE Seite -4- von -12-... -
Seite 5: Montage Bat Breaker
Montage BAT BREAKER Anforderungen an den Montageort Lebensgefahr durch Feuer und Explosion ● BAT BREAKER nicht auf brennbaren Baustoffen montieren! ● BAT BREAKER nicht in Bereichen montieren, in denen sich leicht entflammbare Baustoffe befinden! ● BAT BREAKER nicht in explosionsgefährdeten Bereichen montieren! ... -
Seite 6: Mindestabstände/Abmessungen/Befestigung
Mindestabstände/Abmessungen/Befestigung 600mm 132mm 800mm Wählen Sie je nach Untergrund eine passende Befestigungsart, z.B. mittels 4 x Spreizdübel S8 und 4 x Spanplatten/Holzschraube 5.0 ACHTUNG: Max. Durchmesser Schraubenkopf: 10mm! Kabelabfang nicht vergessen! 10012575_Installationsanleitung BAT BREAKER_BYD_V1.0_DE Seite -6- von -12-... -
Seite 7: Elektrischer Anschluss
Elektrischer Anschluss 32 Ø15-25mm 40 Ø16-28mm OBEN: max. 3 x Lader/Inverter F1.1+/F1.2+/F1.3+ F1.1-/F1.2-/F1.3- Kabelschuhe M10 Max. Cu-Querschnitt: 95mm Anzugsdrehmoment: 23-28Nm Kabelschuhe M10 Abbildung ähnlich Max. Cu-Querschnitt: 70mm /95mm² Anzugsdrehmoment: 13-18Nm/23-28Nm F2.1+/F2.2+/F2.3+/F2.4+/F2.5+ F2.1-/F2.2-/F2.3-/F2.4-/F2.5- 10012575_Installationsanleitung BAT BREAKER_BYD_V1.0_DE Seite -7- von -12-... -
Seite 8: Wartung
Wartung Sie sollten die Batterieabsicherung BAT BREAKER regelmäßig auf Funktion und Sicherheit überprüfen. Nach BGV A3 §5 sind z.B. elektrische Anlagen und ortsfeste elektrische Betriebsmittel in „Betriebsstätten, Räumen und Anlagen besonderer Art“ (DIN VDE 0100 -712 für PV-Anlagen) EINMAL im Jahr durch eine Elektrofachkraft zu überprüfen! Optische Prüfung Abhängig vom Aufstellungsort und den Umgebungsbedingungen findet eine mehr oder weniger starke, äußere Verschmutzung statt. -
Seite 9: Spezifikation
Spezifikation Auslösecharakteristik Beispiel: Schutzschalter mit Nennwert 200A: Fehlerstrom von 800A (= 400% von Nennstrom 200A) Auslösezeit zwischen 3.5s und 17s (logarithmischer Maßstab für die Auslösezeit in [s] ) 10012575_Installationsanleitung BAT BREAKER_BYD_V1.0_DE Seite -9- von -12-... -
Seite 10: Technische Daten Bat Breaker Typ 10012575
Technische Daten BAT BREAKER Typ 10012575 ELEKTRISCHE DATEN Anzahl Batterielader/Batteriewechselrichter max. 3 Anzahl Akku-Parallelstränge max. 5 Max. DC-Spannung Nennstrom Schutzschalter für Lader 200A pro Potenzial Nennstrom Schutzschalter für Akku 200A pro Potenzial Auslösecharakteristik DC - "träge" - siehe Kennlinie schaltbarer max. Kurzschlussstrom 10kA ANSCHLÜSSE (VORBEREITET FÜR KABELSCHUHE) Vom Lader/Wechselrichter... -
Seite 11: Haftungsausschluss
Haftungsausschluss Sämtliche Gewährleistungs- Haftungs- und Schadenersatzansprüche bei Schäden jeglicher Art sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: • Transportschäden • Unsachgemäße oder nicht bestimmungsgemäße Verwendung des Produkts • Betreiben des Produkts in einer nicht vorgesehenen Umgebung •... -
Seite 12: Unsere Leistungen
Insel- und Notstromsysteme, Batterieabsicherung, Netzumschaltboxen Auftragsfertigung Elektrotechnische Baugruppen, Schaltschrankbau, Gehäusebearbeitung, Kabelkonfektion, Montage von komplexen Komponenten bei Stromspeicherlösungen enwitec electronic GmbH & Co.KG Der Text und die Abbildungen entsprechen dem technischen Stand bei Drucklegung, Änderungen sind vorbehalten. Scherrwies 2 Telefon +49 8725 9664-0 Alle Angaben sind trotz sorgfältiger Bearbeitung ohne...
