Inhaltszusammenfassung für Niko 05-201
- Seite 1 05-201...
-
Seite 31: Technische Daten
05-201 Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchsanleitung. 1. BESCHREIBuNG Mit dem PC-Logic ist es möglich in Verbindung mit einem Windows PC und der Nikobus- Software-Applikation eine komplette Nikobus-Installation zu programmieren. Der PC- Logic bietet außerdem die Möglichkeit mittels logischer Verknüpfungen (ODER, UND…) Bedingungen durchzuführen. - Seite 32 05-201 • Display: LC-Display, zweizeilig mit 16 Stellen, ohne Hintergrundbeleuchtung ....• Mechanischer Aufbau: - Abmessungen: 4E (70 x 90 x 62mm) ........ - Aufbau: REG-Gehäuse ..........- Gewicht:. ± 250g ........... • Umgebungstemperatur T a : 0 bis 55°C ..
-
Seite 33: Installation-Elektroanschluss
05-201 3. INSTaLLaTIoN-ELEKTRoaNSCHLuSS Es ist möglich, die Kontakte für den PC und das Modem um zu wechseln, aber es wird abgeraten. Die Programmierung wird dadurch stark verzögert, weil ein längerer Weg durchlaufen werden muss! B1 B2 B'1 B'2 B1 B2... -
Seite 34: Bedienung Und Konfiguration

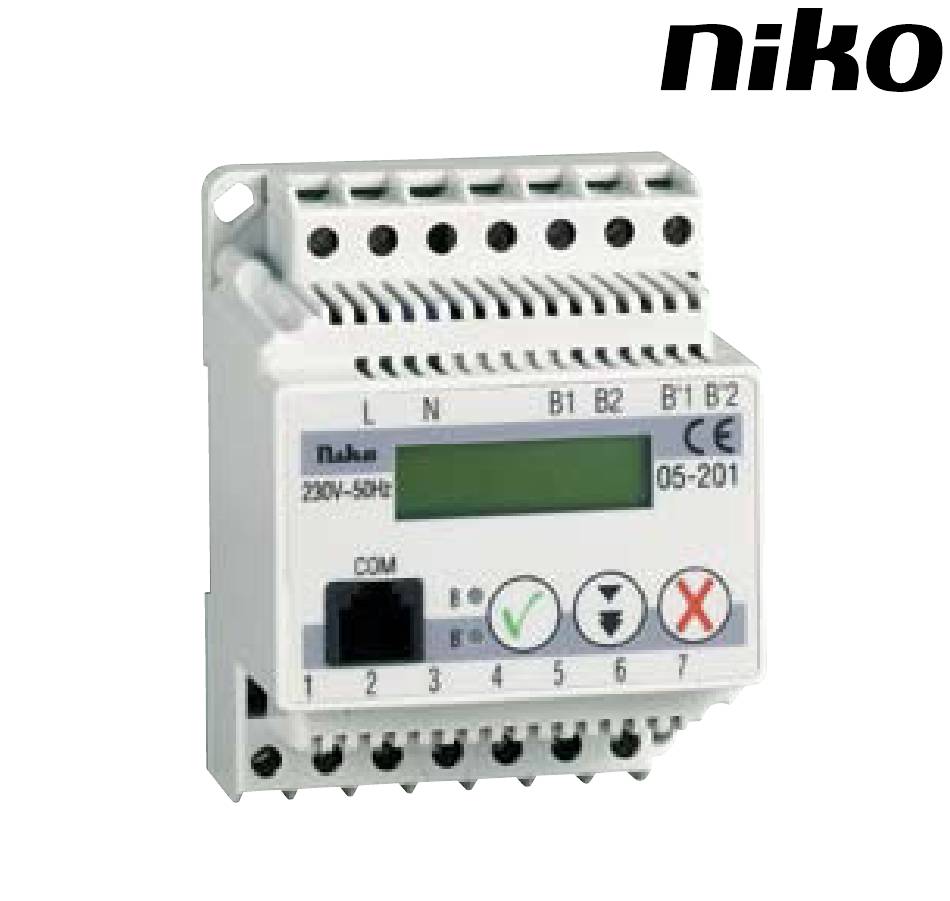

05-201 4. BEdIENuNG uNd KoNfIGuRaTIoN anschlussklemmen und funktion der Taster und der LEd´s polarisierter Busanschluss B polarisierter Busanschluss B’ B1 B2 B'1 B'2 05-201 230V~50Hz bestätigen/akzeptieren löschen/ rückwärts takten vorwärts takten/scrollen LED’s gemeinsame Klemme RJ12-Buchse: Kommunikationsanschluss mit dem PC über RS232 oder Modem... - Seite 35 05-201 funktionserläuterung der Symbole 1 2 3 4 5 6 _ _ _ _ = Zugang verboten = Eingang aktiv (kein Verbindung über Modem möglich) = Eingang nicht aktiv = Fehler = Speicherfunktion ein S = SMS-Modus aktiv Was zeigen die LEd´s an? Datenverkehr auf dem Nikobus B Datenverkehr auf dem Nikobus B’...
- Seite 36 05-201 Wie wird das Menü durchlaufen? Ab der Startanzeige 1 x drücken. Man befindet sich nun im Auswahlmenü, das einsprachig (Englisch) angezeigt wird. [ SET INPUTS Send ID Der Menüpunkt zwischen den [ ] in Großbuchstaben dargestellt, ist nun ausgewählt.
- Seite 37 05-201 6. WIE WIRd dER PC-LoGIC NuN PaRaMETRIERT? Starten und Testen Wird das Gerät zum ersten Mal eingeschaltet, beginnt automatisch ein Testlauf! Auf dem LC-Display erscheint kurzzeitig der Name des Gerätes und die Niko nv-sa PC-Logic v 3.0 zugehörige Softwareversion.
- Seite 38 05-201 Senden der Nikobus-adresse vom PC-Logic Der PC-Logic sendet seine Nikobus-Adresse auf den Nikobus (auch zum PC) um sich selbst bei der PC-Software anzumelden. Die Adresse wird auf dem Display angezeigt. 1. Kurz die drücken und den Menüpunkt wählen. [ SEND ID 2.
-
Seite 39: Änderungen An Den Einstellungen Ausführen
05-201 Änderungen an den Einstellungen ausführen Nach der Programmierung mit dem PC können noch direkt in dem Modul Änderungen durchgeführt werden. Die 4 eingegebenen Handy-Nummern (zum Empfang von Berichten) können geändert werden, ebenso die eingegebenen Passwörter (für die auszuführenden Befehle). - Seite 40 05-201 fehlerdiagnose Tritt ein Fehler auf, so erscheint auf dem Display ‘!’. In dem Menüpunkt „CHECK ERROR” wird dann der Fehlerkode angegeben. 1. Kurz die drücken und den Menüpunkt wählen. 2. Kurz die drücken um den Fehlerkode zu kontrollieren und zu notieren.
-
Seite 41: Einstellung Über Pc
05-201 Diese Funktion ist bei normalem Betrieb IMMER aktiv. Das bedeutet, dass NACH der Pro- grammierung des PC-Logic diese Funktion automatisch aktiviert wird. Auf dem PC-Logic Display wird dann links oben der Buchstabe „M” angezeigt. Ist dies nicht der Fall, so muss die Funktion manuell „EIN”-geschaltet werden. -
Seite 42: Fehlerbehebung
- Auf dem Display erscheint keine Meldung: 230V-Anschluss kontrollieren. - Auf dem Display erscheint „!”: Fehlerkode im „CHECK ERROR”-Menü auslesen: —> Error # 2: Gerät vom Niko-Reparaturdienst kontrollieren lassen. —> Error # 3: Busverdrahtung B’1 B’2 kontrollieren. —> Error # 5: Busverdrahtung B1 B2 kontrollieren. -
Seite 43: Gesetzliche Bestimmungen
- diese Gebrauchsanleitung die im Zusammenhang mit jeder spezifischen Anlage gesehen werden muss; - die Regeln fachmännischen Könnens. - Sollten Sie Fragen haben, können Sie sich an die Niko-Hotline oder an eine anerkannte Kontrollstelle wenden: Web-site: http://www.niko.be; E-Mail: support@niko.be; Hotline Belgien: +32 3 778 90 80... -
Seite 44: Garantiebestimmungen
Bedienung oder Anpassen/Ändern des Produktes entsteht. - Die zwingenden Vorschriften der nationalen Gesetzgebung bezüglich des Verkaufs von Konsumgütern und der Schutz des Kunden in den Ländern in denen Niko direkt oder über seine Tochtergesellschaften, Filialen, Distributoren, Handelsvertretungen oder Vertretern verkauft, haben Vorrang vor den obigen Bestimmungen. - Seite 60 Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium tel.+ 32 3 778 90 00 - fax + 32 3 777 71 20 e-mail: support@niko.be - www.niko.be PM005-20100R09133...
