Novus NVIP-2H-6502M Handbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Novus NVIP-2H-6502M
Inhaltszusammenfassung für Novus NVIP-2H-6502M

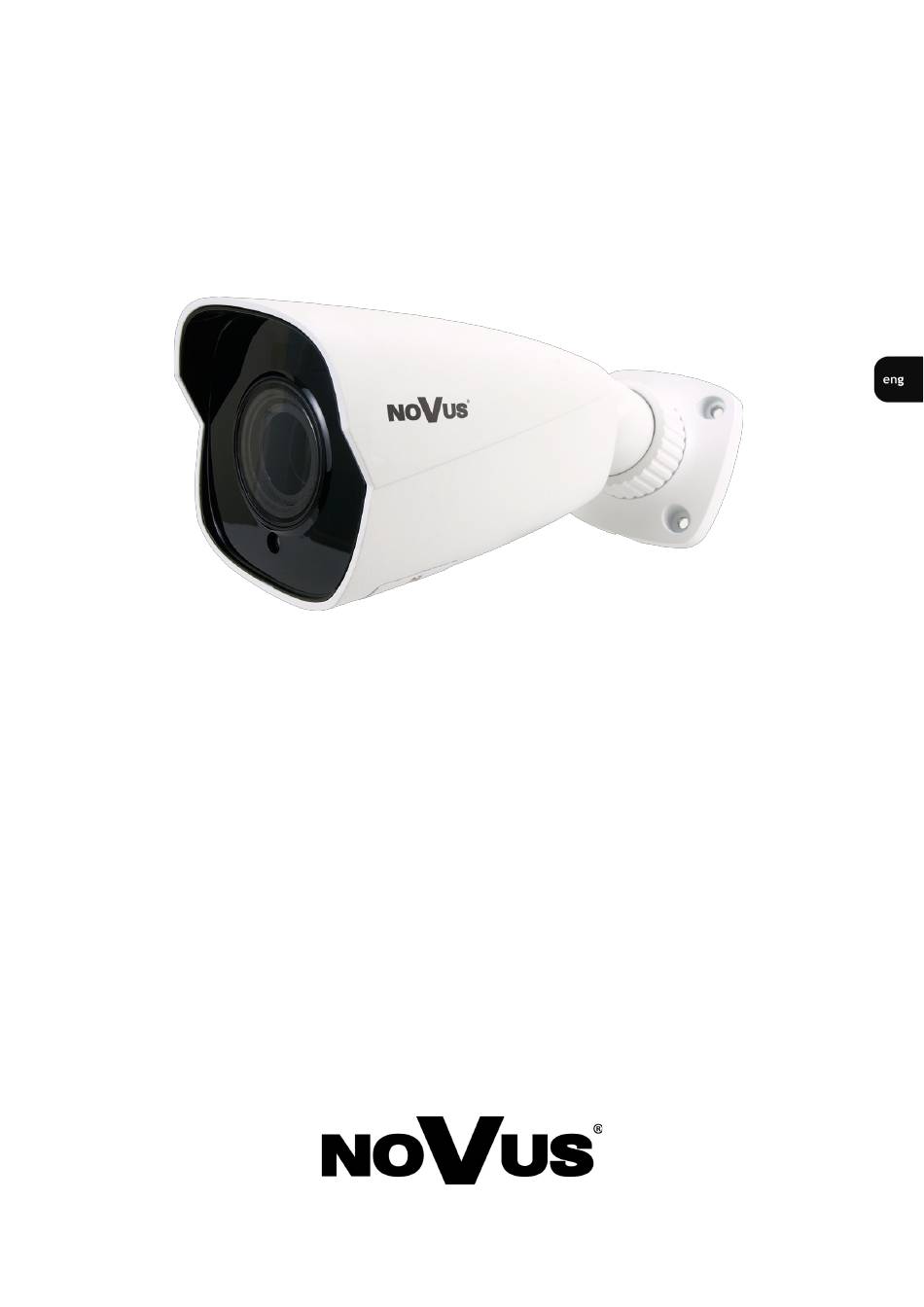

- Seite 1 U s e r ’ s m a n u a l ( s h o r t f o r m ) NVIP-2H-6502M/F...
- Seite 20 AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 2020-03-10 MO, PF...
- Seite 41 Benutzerhandbuch (Kurzfassung) NVIP-2H-6502M/F...
-
Seite 42: Wichtige Sicherheitsmassnahmen Und Warnhinweise
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 WICHTIGE SICHERHEITSMASSNAHMEN UND WARNHINWEISE DAS PRODUKT ERFÜLLT DIE IN DEN RICHTLINIEN ENTHALTENEN ANFORDERUNGEN: RICHTLINIE 2014/30/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 26. Februar 2014 zur Harmonisierung der echtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (OJ L 96, 29.3.2014, S. 79–... - Seite 43 NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 WICHTIGE SICHERHEITSMASSNAHMEN UND WARNHINWEISE ACHTUNG! DIE BEACHTUNG DES INHALTS DIESES HANDBUCHS IST UNABDINGBARE VORAUSSETZUNG FÜR DAS ORDNUNSGEMÄSSE FUNKTIONIEREN DES GERÄTES. SIE WERDEN GEBETEN, SICH VOR DER INSTALLATION UND DEM WEITEREN EINSATZ DES GERÄTES MIT DEM HANDBUCH VERTRAUT ZU MACHEN.
- Seite 44 NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 INHALTSVERZEICHNIS INHALTSVERZEICHNIS ....................4 1. VORWORT ........................5 1.1. Allgemeine Eigenschaften .................. 5 1.2. Technische Daten ....................6 1.3. Abmessungen der Kamera ..................7 1.4. Lieferumfang ......................7 2. START UND ERSTKONFIGURATION DER IP-KAMERA ........8 2.1.
-
Seite 45: Vorwort
Deep-Learning-basierte Video-Content-Analyse mit Mensch-/Fahrzeug-Objektklassifikation • Breites Spektrum an Reaktionsmöglichkeiten auf Alarmereignisse: E-Mail mit Anhang, SD-Card, FTP-Server • Software: NMS (NOVUS MANAGEMENT SYSTEM) für Video-Aufnahmen, Live-Monitoring, Playback und Fernsteuerung von IP-Geräten • Stromversorgung: 12 VDC / PoE Alle Rechte vorbehalten © AAT Holding S.A. -
Seite 46: Technische Daten
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 VORWORT 1.2. Technische Daten BILD Bildsensor 2 MPX CMOS-Sensor 1/2.8” SONY STARVIS Effektive Pixelzahl 1945 (H) x 1097 (V) 0.003 lx/F1.4 – Farbmodus, Min. Beleuchtung 0 lx (IR on) - Schwarz/Weiß-Modus Electronic Shutter Auto/manuell: 1/3 s ~ 1/100000 s... -
Seite 47: Abmessungen Der Kamera (Mm)
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 VORWORT IR-LED Zahl LEDs Reichweite 50 m Smart-IR Ja (Software-Support) SCHNITTSTELLEN Audio-Input/-Output 1 x Stecker (3,5 mm)/- Netzwerkschnittstelle 1 x Ethernet - RJ-45 Schnittstelle, 10/100 Mbit/s Memory-Card-Steckplatz MicroSD – Kapazität: bis zu 128 GB... -
Seite 48: Start Und Erstkonfiguration Der Kamera
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 START UND ERSTKONFIGURATION DER KAMERA 2. START UND ERSTKONFIGURATION DER IP-KAMERA ACHTUNG! Wenn das Gerät sich vor der Inbetriebnahme an einem Ort mit einer niedrigeren Temperatur befand, warten Sie bitte, bis es die Temperatur des derzeitigen Standortes angenommen hat. -
Seite 49: Ethernet-Kabel Anschließen
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 INBETRIEBNAHME UND ERSTKONFIGURATION DER KAMERA 2.2. Ethernet-Kabel anschließen Um die Dichtigkeit der Ethernet-Kabelverbindung zu bewahren, bitte wie folgt vorgehen: Mutter (1) von der Anschlussabdeckung (2) abschrauben. Führen Sie das Netzwerkkabel (ohne den RJ-45-Stecker) durch die Komponenten (1) und (2) und klemmen Sie dann den RJ-45-Stecker an. -
Seite 50: Montage Der Kamera
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 INBETRIEBNAHME UND ERSTKONFIGURATION DER KAMERA 2.3. Montage der Kamera Um eine Kamera zu installieren, beachten Sie bitte die nachstehende Vorgehensweise: • Konterschrauben lösen (2). • Platzieren Sie die Klammer am gewünschten Montageort an der Wand (mit Kabelbohrung). -
Seite 51: Start Der Ip-Kamera
INBETRIEBNAHME UND ERSTKONFIGURATION DER KAMERA 2.4. Start der IP- Kamera Um die NOVUS IP-Kamera in Betrieb zu nehmen, müssen Sie Kamera und Netzwerk-PoE-Switch mit PoE-Support (IEEE 802.3af) verbinden. Sie können sie auch direkt über ein 12VDC-Netzteil anschließen, das zur Stromversorgung der Kamera geeignet ist. -
Seite 52: Erstkonfiguration Über Webbrowser
192.168.1.254, also z.B. 192.168.1.60). Es ist nicht erlaubt, für die Kamera und den PC dieselbe Adresse festzulegen Sie können entweder selbst eine Netzwerk-Konfiguration für die NOVUS-IP-Kamera einrichten (IP- Adresse, Gateway, Netzmaske etc.) oder den DHCP-Modus wählen (hierbei ist im Ziel-Netzwerk ein DHCP-Server erforderlich);... -
Seite 53: Sicherheitsempfehlungen Für Netzwerkarchitektur Und Konfiguration
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 INBETRIEBNAHME UND ERSTKONFIGURATION DER KAMERA 2.6. Sicherheitsempfehlungen für Netzwerkarchitektur und Konfiguration VORSICHT! Nachstehend einige Sicherheitsempfehlungen für Netzwerkarchitektur und Konfiguration von mit dem Internet verbundenen CCTV-Systemen; diese Empfehlungen dienen der Senkung des Risikos, dass sich Dritte unerlaubt Zugang zu dem System verschaffen. -
Seite 54: Netzwerk-Verbindung Über Webbrowser
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 NETZWERK-VERBINDUNG ÜBER WEBBROWSER 3. NETZWERK-VERBINDUNGEN ÜBER WEBBROWSER 3.1. Empfohlene PC-Spezifikationen für Webbrowser-Verbindungen Die nachstehend aufgeführten Anforderungen gelten für die Verbindung mit einer IP-Kamera unter der Voraussetzung einer ruckelfreien Bildanzeige bei einer Auflösung von 1920 x 1080 und einer Geschwindigkeit von 30 fps. - Seite 55 NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 NETZWERK-VERBINDUNG ÜBER WEBBROWSER Bei Erstverwendung der Kamera erscheint folgender Bildschirm. Damit die Kamera ordnungsgemäß funktioniert, benötigen Sie ein NetAIIPCamera Plugin. Bitte downloaden und installieren Sie dieses. Klicken Sie hierzu einfach auf die Schaltfläche Save und dann Run;...
-
Seite 56: Wiedergabe Von Live-Videos
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 WWW-SCHNITTSTELLE – ARBEITEN MIT DER IP-KAMERA 4. WWW-SCHNITTSTELLE – ARBEITEN MIT DER IP-KAMERA 4.1 Wiedergabe von Live-Videos Kamera-Menü • Live – öffnet das Kamera-Live-Video • Config – öffnet das Kamera-Konfigurationsmenü • Search- öffnet das Kamera-Playback •... -
Seite 57: Elektro-Anschlüsse Und Zubehör
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 ELEKTRO-ANSCHLÜSSE UND ZUBEHÖR 5. ELEKTRO-ANSCHLÜSSE UND ZUBEHÖR 5.1. Einlegen der MicroSD card Die Kamera unterstützt MicroSD-Karten mit maximal 128 GB Speicherkapazität. Um die Karte ordnungsgemäß zu installieren, befolgen Sie bitte die folgenden Anweisungen: • Kamera ausschalten. -
Seite 58: Wiederherstellung Der Werkseinstellungen
WIEDERHERSTELLUNG DER WERKSEINSTELLUNGEN 6. WIEDERHERSTELLUNG DER WERKSEINSTELLUNGEN Mit der Wiederherstellung der Werkseinstellungen der IP-Kamera wird das Gerät auf die Standardeinstellungen zurückgesetzt. Dieser Vorgang dauert etwa 2 Minuten. Bei NOVUS NVIP-2H-6502M/F können die Standardeinstellungen wie folgt wiederhergestellt werden: • Software (über Webbrowser) •... -
Seite 59: Wiederherstellung Der Hardware-Werkseinstellungen
NVIP-2H-6502M/F – Benutzerhandbuch (Kurzfassung) Ver. 1.0 WIEDERHERSTELLUNG DER WERKSEINSTELLUNGEN 6.3. Wiederherstellung der Hardware- Werkseinstellungen Zur Wiederherstellung der Werkseinstellungen über den Reset-Knopf (RST) gehen Sie bitte wie folgt vor: • Serviceklappe der Kamera abschrauben (1). • Reset-Knopf (2) drücken und 10 Sekunden lang gedrückt halten. - Seite 60 AAT Holding S.A., 431 Pulawska St., 02-801 Warschau, Polen tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 2020-03-27 MO, PF...
