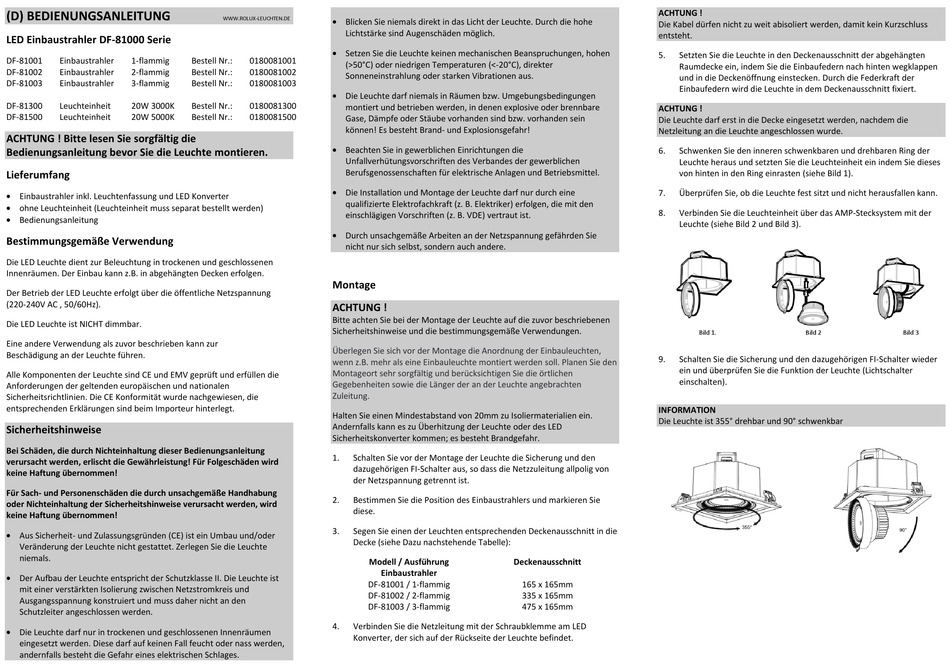

(D) BEDIENUNGSANLEITUNG
LED Einbaustrahler DF-81000 Serie
DF-81001 Einbaustrahler 1-flammig
DF-81002 Einbaustrahler 2-flammig
DF-81003 Einbaustrahler 3-flammig
DF-81300 Leuchteinheit 20W 3000K
DF-81500 Leuchteinheit 20W 5000K
ACHTUNG ! Bitte lesen Sie sorgfältig die
Bedienungsanleitung bevor Sie die Leuchte montieren.
Lieferumfang
 Einbaustrahler inkl. Leuchtenfassung und LED Konverter
 ohne Leuchteinheit (Leuchteinheit muss separat bestellt werden)
 Bedienungsanleitung
Bestimmungsgemäße Verwendung
Die LED Leuchte dient zur Beleuchtung in trockenen und geschlossenen
Innenräumen. Der Einbau kann z.B. in abgehängten Decken erfolgen.
Der Betrieb der LED Leuchte erfolgt über die öffentliche Netzspannung
(220-240V AC , 50/60Hz).
Die LED Leuchte ist NICHT dimmbar.
Eine andere Verwendung als zuvor beschrieben kann zur
Beschädigung an der Leuchte führen.
Alle Komponenten der Leuchte sind CE und EMV geprüft und erfüllen die
Anforderungen der geltenden europäischen und nationalen
Sicherheitsrichtlinien. Die CE Konformität wurde nachgewiesen, die
entsprechenden Erklärungen sind beim Importeur hinterlegt.
Sicherheitshinweise
Bei Schäden, die durch Nichteinhaltung dieser Bedienungsanleitung
verursacht werden, erlischt die Gewährleistung! Für Folgeschäden wird
keine Haftung übernommen!
Für Sach- und Personenschäden die durch unsachgemäße Handhabung
oder Nichteinhaltung der Sicherheitshinweise verursacht werden, wird
keine Haftung übernommen!
 Aus Sicherheit- und Zulassungsgründen (CE) ist ein Umbau und/oder
Veränderung der Leuchte nicht gestattet. Zerlegen Sie die Leuchte
niemals.
 Der Aufbau der Leuchte entspricht der Schutzklasse II. Die Leuchte ist
mit einer verstärkten Isolierung zwischen Netzstromkreis und
Ausgangsspannung konstruiert und muss daher nicht an den
Schutzleiter angeschlossen werden.
 Die Leuchte darf nur in trockenen und geschlossenen Innenräumen
eingesetzt werden. Diese darf auf keinen Fall feucht oder nass werden,
andernfalls besteht die Gefahr eines elektrischen Schlages.
 Blicken Sie niemals direkt in das Licht der Leuchte. Durch die hohe
WWW.ROLUX-LEUCHTEN.DE
Lichtstärke sind Augenschäden möglich.
 Setzen Sie die Leuchte keinen mechanischen Beanspruchungen, hohen
Bestell Nr.: 0180081001
(>50°C) oder niedrigen Temperaturen (<-20°C), direkter
Bestell Nr.: 0180081002
Sonneneinstrahlung oder starken Vibrationen aus.
Bestell Nr.: 0180081003
 Die Leuchte darf niemals in Räumen bzw. Umgebungsbedingungen
Bestell Nr.: 0180081300
montiert und betrieben werden, in denen explosive oder brennbare
Bestell Nr.: 0180081500
Gase, Dämpfe oder Stäube vorhanden sind bzw. vorhanden sein
können! Es besteht Brand- und Explosionsgefahr!
 Beachten Sie in gewerblichen Einrichtungen die
Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.
 Die Installation und Montage der Leuchte darf nur durch eine
qualifizierte Elektrofachkraft (z. B. Elektriker) erfolgen, die mit den
einschlägigen Vorschriften (z. B. VDE) vertraut ist.
 Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie
nicht nur sich selbst, sondern auch andere.
Montage
ACHTUNG !
Bitte achten Sie bei der Montage der Leuchte auf die zuvor beschriebenen
Sicherheitshinweise und die bestimmungsgemäße Verwendungen.
Überlegen Sie sich vor der Montage die Anordnung der Einbauleuchten,
wenn z.B. mehr als eine Einbauleuchte montiert werden soll. Planen Sie den
Montageort sehr sorgfältig und berücksichtigen Sie die örtlichen
Gegebenheiten sowie die Länger der an der Leuchte angebrachten
Zuleitung.
Halten Sie einen Mindestabstand von 20mm zu Isoliermaterialien ein.
Andernfalls kann es zu Überhitzung der Leuchte oder des LED
Sicherheitskonverter kommen; es besteht Brandgefahr.
1. Schalten Sie vor der Montage der Leuchte die Sicherung und den
dazugehörigen FI-Schalter aus, so dass die Netzzuleitung allpolig von
der Netzspannung getrennt ist.
2. Bestimmen Sie die Position des Einbaustrahlers und markieren Sie
diese.
3. Segen Sie einen der Leuchten entsprechenden Deckenausschnitt in die
Decke (siehe Dazu nachstehende Tabelle):
Modell / Ausführung
DF-81001 / 1-flammig
DF-81002 / 2-flammig
DF-81003 / 3-flammig
4. Verbinden Sie die Netzleitung mit der Schraubklemme am LED
Konverter, der sich auf der Rückseite der Leuchte befindet.
Deckenausschnitt
Einbaustrahler
165 x 165mm
335 x 165mm
475 x 165mm
ACHTUNG !
Die Kabel dürfen nicht zu weit abisoliert werden, damit kein Kurzschluss
entsteht.
5. Setzten Sie die Leuchte in den Deckenausschnitt der abgehängten
Raumdecke ein, indem Sie die Einbaufedern nach hinten wegklappen
und in die Deckenöffnung einstecken. Durch die Federkraft der
Einbaufedern wird die Leuchte in dem Deckenausschnitt fixiert.
ACHTUNG !
Die Leuchte darf erst in die Decke eingesetzt werden, nachdem die
Netzleitung an die Leuchte angeschlossen wurde.
6. Schwenken Sie den inneren schwenkbaren und drehbaren Ring der
Leuchte heraus und setzten Sie die Leuchteinheit ein indem Sie dieses
von hinten in den Ring einrasten (siehe Bild 1).
7. Überprüfen Sie, ob die Leuchte fest sitzt und nicht herausfallen kann.
8. Verbinden Sie die Leuchteinheit über das AMP-Stecksystem mit der
Leuchte (siehe Bild 2 und Bild 3).
Bild 1. Bild 2
9. Schalten Sie die Sicherung und den dazugehörigen FI-Schalter wieder
ein und überprüfen Sie die Funktion der Leuchte (Lichtschalter
einschalten).
INFORMATION
Die Leuchte ist 355° drehbar und 90° schwenkbar
Bild 3
