Inhaltszusammenfassung für Raven Cruizer

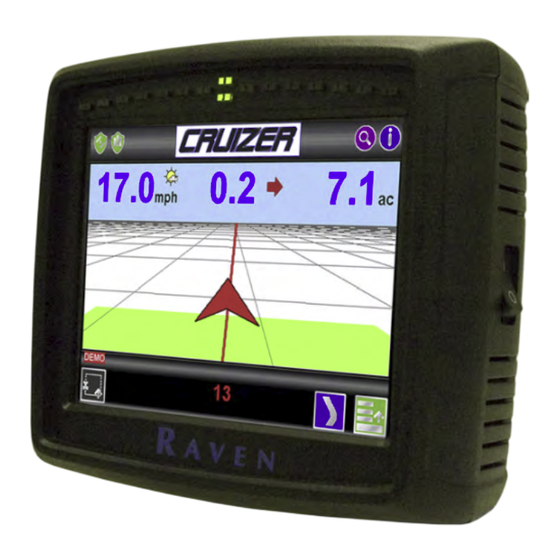

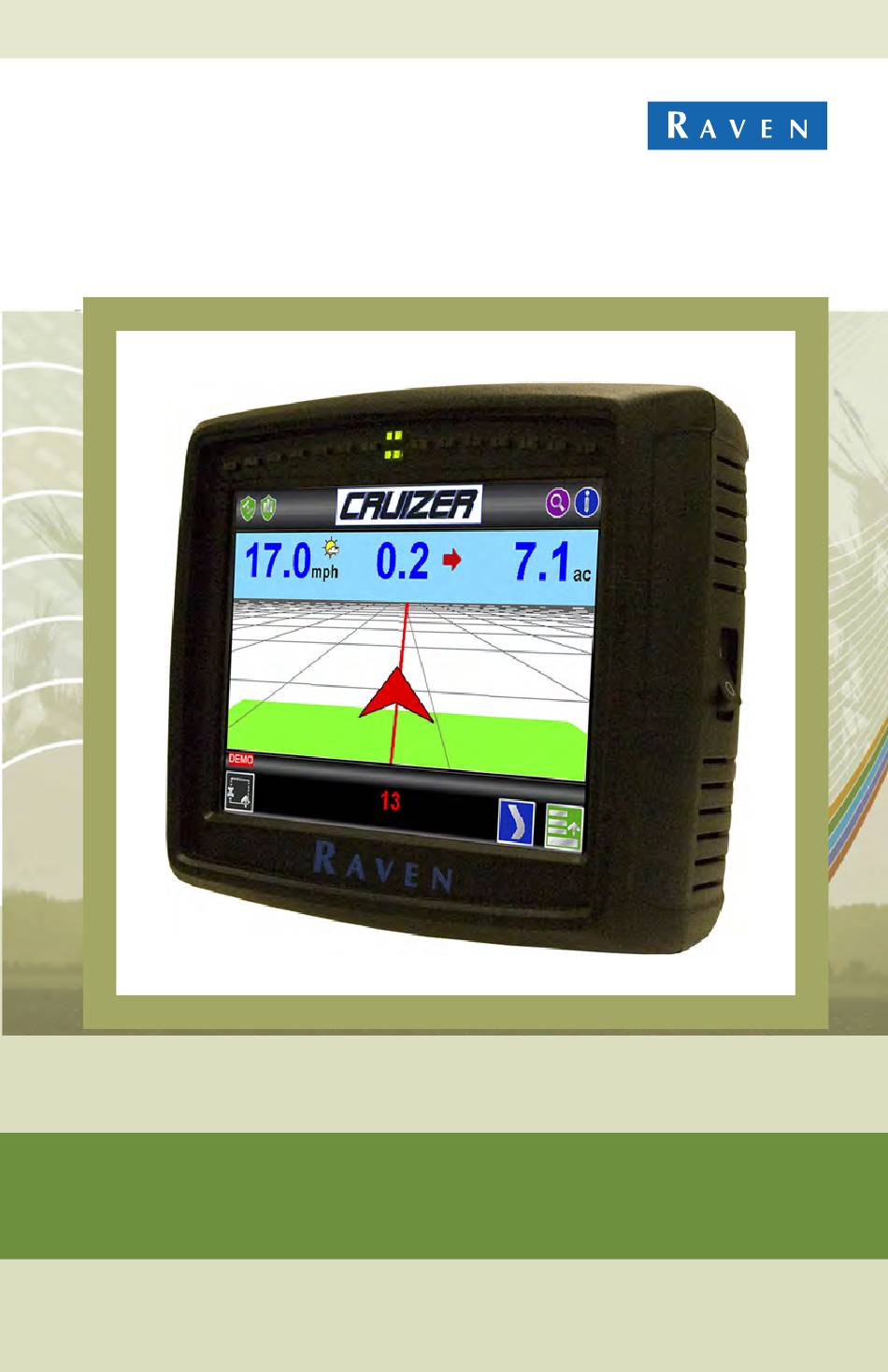

- Seite 1 Macht Sie einfach besser. Betriebsanleitung Cruizer...
-
Seite 2: Inhalt Des Kits
Abschalten der Stromversorgung des Cruizer......14 Aktualisierungen ....15 Baudrateneinstellungen . -
Seite 3: Überblick
2. Führen Sie das Antennenkabel zur Rückseite der Cruizer-Konsole, und verbinden Sie es mit dem Antennenanschluss. 3. Verbinden Sie das Netzkabel mit dem Netzanschluss auf dem Cruizer, und stecken Sie den Adapter in den Zubehöranschluss oder Zigarettenanzünder des Fahrzeugs ein. - Seite 4 Erstmalige Inbetriebnahme Beim erstmaligen Einschalten des Cruizer werden Sie durch einen Konfigura- tionsassistenten durch die anfängliche Einrichtung und Kalibrierung geführt. Der Konfigurationsassistent unterstützt Sie beim Konfigurationsprozess und ist nur beim erstmaligen Einschalten des Cruizer erforderlich. Sie können jedoch jederzeit die Kalibrierungen anpassen. Auf der...
- Seite 5 Konfigurationsseite ist nur über die Startseite verfügbar. Shutdown Icon: Schaltet die Cruizer-Konsole aus und wird angezeigt, wenn Sie die Konsole erstmals einschalten oder wenn die Spurführung nicht aktiv ist. Schalten Sie die Konsole ab, bevor Sie die Stromversorgung ausschalten. End Guidance: Beendet die geöffnete Spurführungssitzung. Wenn die Spurführung erfolgt, wird das Symbol zum Beenden der Spurführung auf...
-
Seite 6: Displayeinstellungen
Displayeinstellungen Der eingebaute Lichtbalken zeigt Abstand und Richtung zum aktuellen Spurführungspfad während einer Spurführungssitzung an. 1. Wählen Sie auf der Startseite aus: Konfigurationsseite Computer Displayeinstellungen 2. Wählen Sie den Modus (Tag oder Nacht) für den Betrieb aus, und passen Sie mit den Schiebereglern die Helligkeit des Touchscreens und die Lichtbalken- LEDs an. -
Seite 7: Spurführung Starten
Spurführung starten Nachdem die anfängliche Konfiguration abgeschlossen wurde, ist der Cruizer zum Starten der Spurführung bereit. Hinweis: Möglicherweise müssen Sie die Einstellungen auf der Konfigurationsseite anpassen, bevor Sie mit einer tatsächlichen Spurführungsanwendung beginnen. Im Abschnitt Konfigurationsseite finden Sie weitere Informationen. - Seite 8 A-B-Spurführung zu starten, oder berühren Sie , um B mithilfe einer Richtung zwischen 0 (Norden) und 359 festzulegen. Cruizer zeichnet eine Linie unter Verwendung eines Musters der Typen Gerade, Kreisspur oder Festgelegte Kontur, um einen Spurführungspfad zu erstellen.
-
Seite 9: Modi Der Spurführungsseite
Menü Berühren Sie , um die verfügbaren Optionen für die aktuelle Spurführungsseite anzuzeigen. Berühren Sie für den Zugriff auf die Startseite. Modi der Spurführungsseite Field Review Mode: Zeigt einen Überblick über das Feld an. 3-D: Zeigt eine 3-D-Ansicht an. 2-D: Zeigt eine Vogelperspektive an. A-B-Werkzeuge: A-B Line Menu: Öffnet die Werkzeuge und Funktionen für A-B-Linie (wird erst angezeigt, nachdem eine A-B-Linie... -
Seite 10: Aufzeichnen Einer Feldbegrenzung
Beschreibung der Muster. 5. Berühren Sie: Boundary Mapping Menu Boundary Configuration Festlegen des Markierungsorts. 6. Berühren Sie dann: Boundary Mapping Menu Record 7. Beginnen Sie mit dem Fahren. Cruizer beginnt mit dem Zeichnen der Feldbegrenzung gemäß übermittelter Fahrzeugposition. -
Seite 11: Andere Wichtige Feldbegrenzungssymbole
8. Berühren Sie Stop , um die Feldbegrenzung abzuschließen. Hinweis: Der Cruizer wird automatisch beendet und stellt die Aufzeichnung fertig, wenn das Fahrzeug eine Stelle innerhalb einer Teilbreitenseite des Startpunkts erreicht. Berühren Sie während der Aufzeichnung die Taste Boundary Mapping Menu... -
Seite 12: Konfigurationsmenü
Switch: Wählen Sie die Quelle für das Umschalten zwischen aktiviertem und deaktiviertem Verlauf aus. Installieren Sie den optionalen Hardwareschalter an der Cruizer-Konsole, und schließen Sie ihn an, um die Hardwareeinstellung zu verwenden. Tilt: Richten Sie das optionale TM-1-Neigungsmodul ein, und kalibrieren Sie es. - Seite 13 Touchscreens und die Lichtbalken-LEDs an. Verwenden Sie den Lichtbalken-Schieberegler, um die gewünschte Empfindlichkeit des Lichtbalkens einzustellen. Region: Wählen Sie die Sprache und die Einheiten aus, die vom Cruizer während des Betriebs angezeigt werden. Updates: Auf der Seite mit Aktualisierungen stehen Ihnen folgende Funktionen zur Verfügung:...
- Seite 14 Sie den Cruizer mit einem SmarTrax/QuickTrax- oder TM-1-System mit den empfohlenen Kabeln verbinden, die in den Anwendungszeichnungen des Cruizer-Systems auf den Seiten 17 und 18 gezeigt werden. Health: Zeigt Signalinformationen und -status an. Berühren Sie einen beliebigen Punkt, um Informationen zu den einzelnen Satelliten anzuzeigen.
-
Seite 15: Aktivieren Der Ausgabe Von Abdeckungskarten
übertragen). Abschalten der Stromversorgung des Cruizer Führen Sie die folgenden Schritte aus, um die Stromversorgung des Cruizer abzuschalten und das Gerät dann auszuschalten. Stellen Sie sicher, dass Sie die Stromversorgung immer abschalten, bevor Sie den Cruizer ausschalten. Wählen Sie auf der... -
Seite 16: Baudrateneinstellungen
Sie die heruntergeladene Software auf Ihr Flashlaufwerk. Hinweis: Cruizer kann die Dateien der Aktualisierung nicht finden, wenn die Dateien auf dem Flashlaufwerk verschoben werden. Entpacken Sie die Dateien in das Stammverzeichnis (X:\, wobei X für den Laufwerk- buchstaben Ihres Flashlaufwerks steht), und stellen Sie sicher, dass Sie die Verzeichnisstruktur des gepackten Archivs beibehalten. -
Seite 17: Störungsbeseitigung
In den folgenden Informationen werden einige potenzielle Probleme behandelt, die Sie möglicherweise in Verbindung mit dem Cruizer-Spurführungssystem feststellen können. Durch Berühren der • Schalten Sie die Stromversorgung der Cruizer-Konsole ab, warten Sie Seite wird das Gerät einige Sekunden lang, und schalten Sie die Stromversorgung wieder nicht ordnungsgemäß... -
Seite 18: Zeichnungen Der Systemkabel
Zeichnungen der Systemkabel Zusätzliche Schaltpläne sind auf der Website Raven Precision Solutions verfügbar: http://www.ravenprecision.com/us/Support/ApplicationDrawings. - Seite 20 Macht Sie einfach besser. Cruizer Betriebsanleitung (P/N 016-0171-261 Rev D 09/08) Raven Industries Gebührenfrei (innerhalb der USA und Kanada): (800)-243-5435 Flow Controls Division oder außerhalb der USA: 1 605-575-0722 P.O. Box 5107 Fax: 605-331-0426 Sioux Falls, SD 57117-5107 www.ravenprecision.com fcdinfo@ravenind.com...
