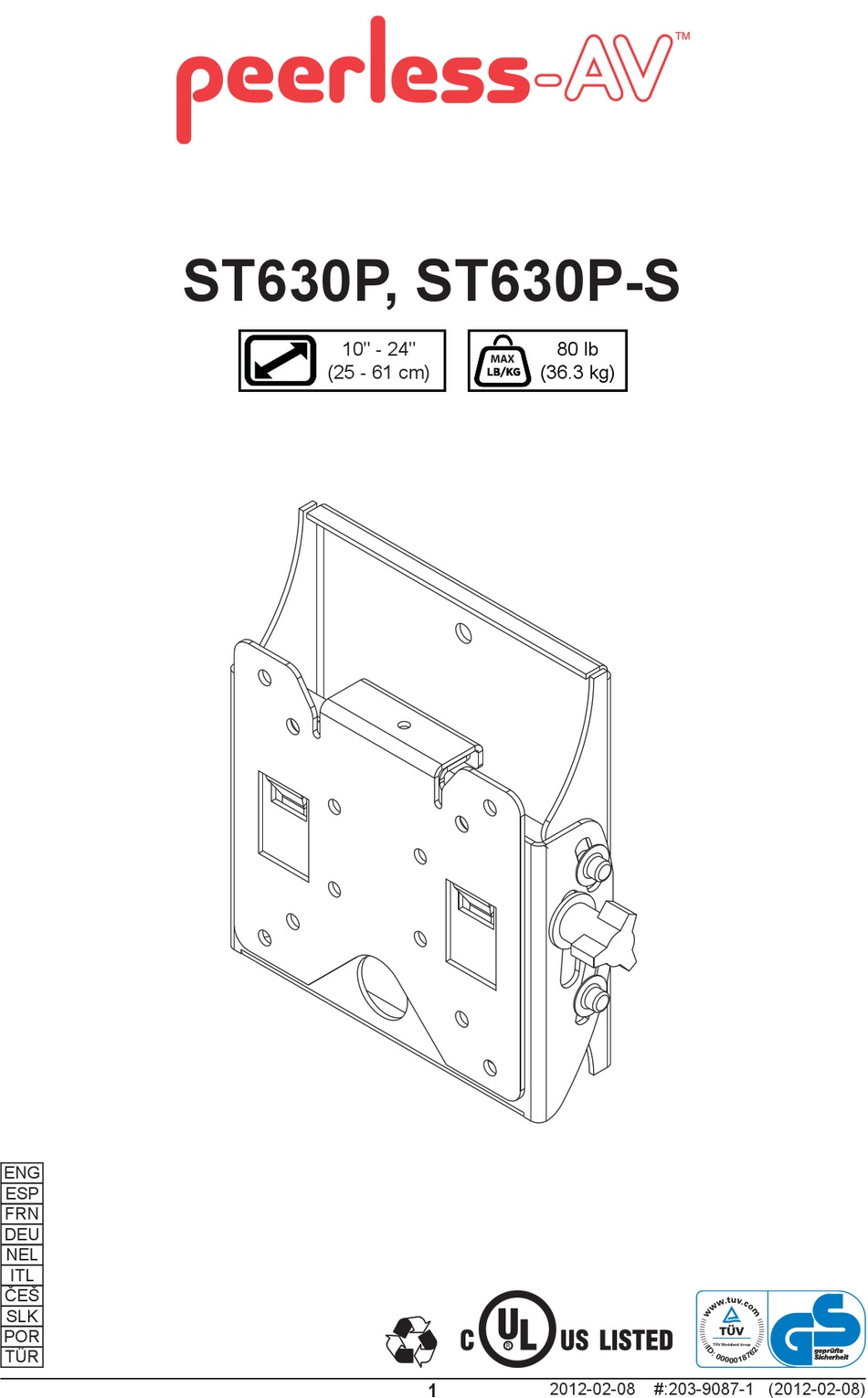

- Seite 1 ST630, ST630-S, ST630P, ST630P-S 10" - 24" 80 lb (25 - 61 cm) (36.3 kg) ČEŠ TÜR 2012-02-08 #:203-9087-1 (2012-02-08)
- Seite 2 WARNING ADVERTENCIA SPN - Este producto está diseñado para ser instala- ENG - This product was designed to be installed on do en paredes con montantes de madera y en pare- wood stud walls and solid concrete (2000 psi density des de concreto macizo (de una densidad mínima minimum) or cinder block walls.
- Seite 3 WAARSCHUWING AVVERTENZA ITL - Questo prodotto è inteso per essere installato su NEL - Dit product is ontworpen voor installatie op muri con montanti di legno e su muri in calcestruzzo muren met houten balken en op muren van massief solido (densità...
- Seite 4 VÝSTRAHA UYARI TÜR - Bu ürün ahşap dikme duvarlar ve beton ČEŠ - Tento produkt je určen k montáži na dřevené duvarlar (en az 2000 psi yoğunluk) veya briket hrázděné stěny a pevné betonové stěny (minimální duvarlar üzerine monte edilmek üzere tasarlanmıştır. hustota 2000 psi) nebo stěny ze škvárobetonových Monte etmeden önce, destekleyen yüzeyin cihaz ve bloků.
- Seite 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
-
Seite 6: Inhaltsverzeichnis
Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie). Peças (antes de iniciar, certifi que-se de que tem todas as peças apresentadas em baixo). Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun). TÜR Parts List ST630P ST630P-S Part # Part # Description Qty. -
Seite 7: D Concrete Anchor
D ( 2 ) E ( 2 ) 8mm concrete anchor #14 x 2-1/2" wood screw F (4) G (4) H (4) I (1) M4 x 10 mm M4 x 20 mm spacer security driver 2012-02-08 #:203-9087-1 (2012-02-08) - Seite 8 Concrete/Cinder block. Wood stud wall. Pared de madera. Concreto/Bloque de hormigón. Mur en bois. Béton/bloc de béton. Holzwand. Beton/Porenbetonstein. Houten muur. Beton/B2-blokken. Parete di legno. Calcestruzzo solido/forato. Dřevěná stěna. Betonový/škvárový blok. ČEŠ ČEŠ Drevená stena. Betónový/škvarový blok. Parede de madeira. Betão/bloco de cimento.
- Seite 9 1a-3 2.5" (64mm) 5/32" 5/32" (4mm) (4mm) Drill mounting holes into supporting surface (2.5" (64 mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de Mounting hole must center on stud. 2.5"...
- Seite 10 WARNING ENG • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
- Seite 11 ADVERTENCIA SPN • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" (35mm) en el agujero, que pueda usar para los anclajes para concreto.
- Seite 12 1b-1 Level wallplate. Mark mounting holes. Marque los orifi cios de montaje. Marquez les trous de fi xation. Markieren Sie die Montagelöcher. Markeer montagegaten. Contrassegna I fori di montaggio. Vyznačte montážní otvory. ČEŠ Vyznačte montážne otvory. Marque os furos de montagem. Montaj deliklerini işaretleyin.
-
Seite 13: A (1) B
1b-3 Insert anchor thru drywall (a) fl ush to concrete (b). Inserte el anclaje a través del yeso-cartón (a) a ras con el concreto (b). Insérez la cheville d’ancrage dans la cloison sèche (a) au ras du béton (b). Setzen Sie den Dübel durch die Trockenwand (a) bündig mit dem Beton (b) abschließend ein. - Seite 14 Screws must get at least three full turns and fi t snug. Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados. Il faut effectuer au moins trois tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei volle Umdrehungen einzudrehen und müssen fest anliegen.
- Seite 15 Failure to lock hook bracket with screw can cause screen to come off mount if hit accidentally. Make sure clips are fully seated into pockets. No trabar el soporte de gancho con el tornillo Asegúrese de que las grapas se enganchen de puede causar que la pantalla se caiga del manera adecuada.
- Seite 16 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless products will be free from defects in material and ® workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture).
- Seite 17 BESCHRÄNKTEN FÜNFJÄHRIGEN GARANTIE Peerless Industries, Inc. („Peerless”) übernimmt gegenüber den ursprünglichen Endnutzern von Peerless®-Produkten die Gewährleistung, dass diese unter normalen Einsatzbedingungen für fünf Jahre ab Datum des Kaufs durch den ursprünglichen Endnutzer (aber in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts) frei von Material- und Verarbeitungsfehlern sind. Peerless repariert oder ersetzt nach eigenem Ermessen ein Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür.
- Seite 18 OMEZENÁ PĚTILETÁ ZÁRUKA Peerless Industries, Inc. (“Peerless”) zaručuje původním koncovým uživatelům výrobků Peerless®, že budou bez vad na materiálu a provedení, za podmínky běžného používání, po dobu pěti let od data nákupu původním koncovým uživatelem (ale v žádném případě ne déle než...
- Seite 19 BEŞ YILLIK SINIRLI GARANTİ Peerless Industries, Inc. (bundan sonra “Peerless” olarak anılacaktır) Peerless® ürünlerinde normal kullanım koşulları altında orijinal son kullanıcının satın alma tarihinden itibaren beş yıl süreyle (ama her halükarda ürünün üretim tarihinden itibaren en fazla altı yıl süreyle) malzeme ve işçilik arızaları...
- Seite 20 Peerless-AV 2300 White Oak Circle Aurora, IL 60502 Email: tech@peerlessmounts.com Ph: (800) 865-2112 Fax: (800) 359-6500 www.peerless-av.com © 2012, Peerless Industries, Inc.
