Verwandte Anleitungen für BeviClean Bevi MiniMax 140
Inhaltszusammenfassung für BeviClean Bevi MiniMax 140
- Seite 1 Bevi MiniMax 140 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite 2. Sicherheitshinweise ............3 3. Lieferumfang ..............4 4. Bedienungshinweise ............4 5. Reinigung und Wartung ........... 7 6. Allgemeine Hinweise ............7 7. Abbildung ................ 8 8. Bauteile ................9 Ersatzteile ..............10 10. Technische Informationen ..........11... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise allgemein Das Gerät nach Erhalt auf Transportschäden prüfen • Bedienungsanleitung beachten und immer beim Gerät • aufbewahren Das Bedienen des Gerätes durch unbefugte Personen • ist auszuschließen Das Gerät nach Vorschrift installieren und nur wie in dieser • Anleitung beschrieben einsetzen Darauf achten, dass der Betriebsdruck von 4 bar im Normal- •... -
Seite 4: Lieferumfang
Lieferumfang Bevi MiniMax 140 • Bevi Handy für MiniMax • Ansaugschlauch mit Sieb • Ablaufschlauch • Musterbeutel Bevi Power Plus (2 Stück) • Bedienungsanleitung • Bedienungshinweise Bestimmungsgemäße Verwendung Bevi MiniMax ist nur für die chemisch-mechanische • Vollreinigung von Getränkeleitungen geeignet Hinweise des Herstellers von Gerät und Reinigungs-... -
Seite 5: Chemisch-Mechanische Vollreinigung
Chemisch-mechanische Vollreinigung Lauge im Eimer ansetzen und auf vollständige Auflösung der • Pulverprodukte achten (Angaben des Reinigungsmittelherstel- lers beachten) Ansaugschlauch einlegen und befestigen • Pumpe (9) einschalten • Ablauf der Flüssigkeit aus der Getränkeleitung in den Abfluss • bis Reinigungsflüssigkeit austritt Ablaufschlauch (2) dann in den Eimer legen •... -
Seite 6: Reinigung Ohne Pumpe (Optional)
Reinigung ohne Pumpe (optional) Anschluss des Gerätes wie in 3.2 beschrieben • Dreiwegehahn (8) nach links stellen und an Frischwasser • anschließen Adapterschauglas (5) durch leichte Linksdrehung lösen, Reini- • gungsschwamm einlegen (auf Leitungsdurchmesser achten) und wieder befestigen Wasserhahn öffnen •... -
Seite 7: Reinigung Und Wartung
Reinigung und Wartung Sieb Ansaugschlauch regelmäßig reinigen • Pumpe regelmäßig entkalken • Gerät regelmäßig innen und außen desinfizieren, • z. B. mit Bevi Desinfect (Achtung: keine alkoholhalti- gen Mittel verwenden) Allgemeine Hinweise Während der Reinigung gibt das Druckmanometer (7) die Höhe •... -

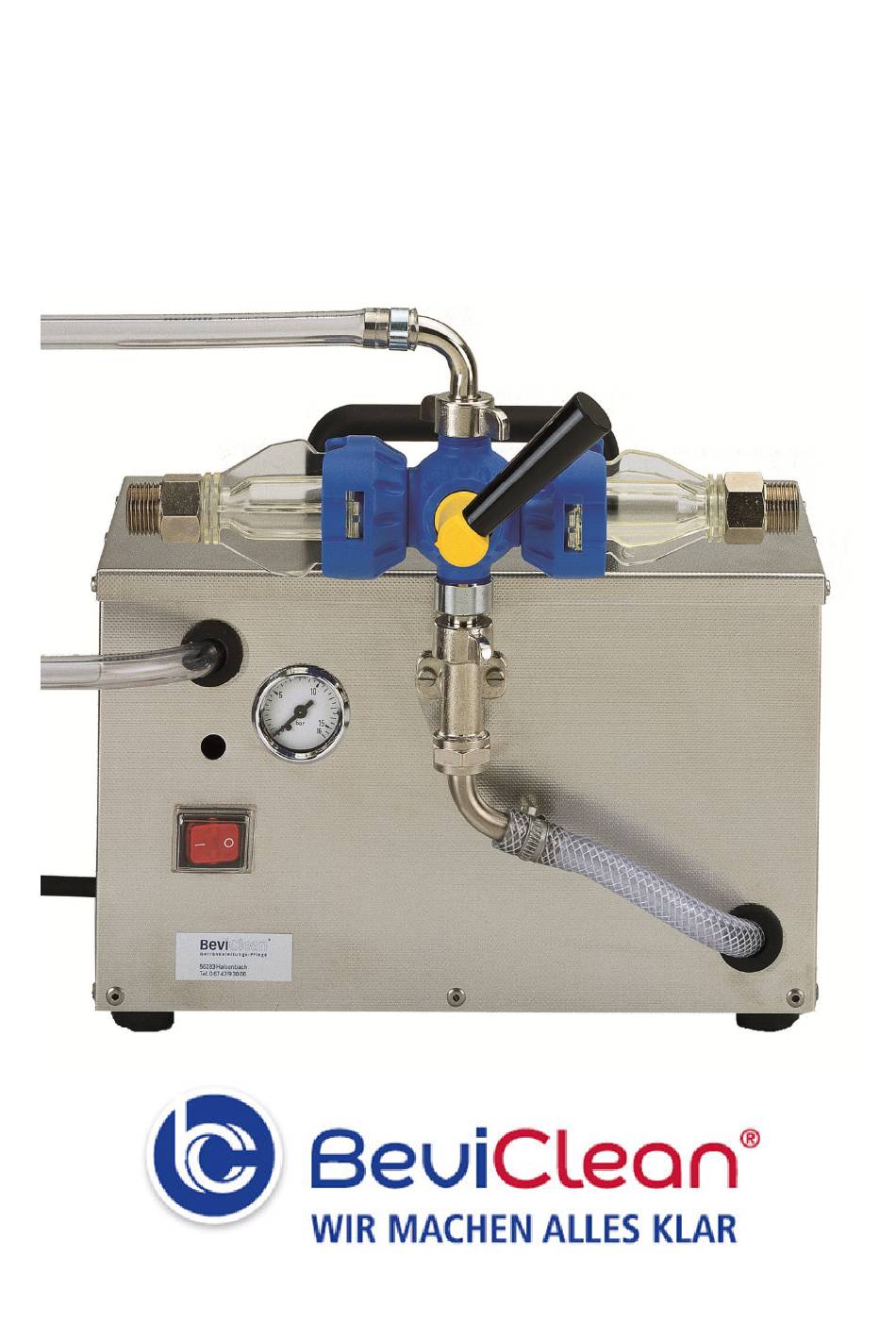

Seite 8: Abbildung
Abbildung... -
Seite 9: Bauteile
Bauteile Nr. Bezeichnung 1 Leitungsanschluss 2 Ablaufschlauch 3 Tragegriff 4 Bevi Handy 5 Adapterschauglas 6 FI-Sicherheitsschalter 7 Manometer 8 optional: Dreiwegehahn 9 Schalter EIN/AUS 10 Druckregulierungsschraube 11 Ansaugschlauch mit Sieb... -
Seite 10: Ersatzteile
Ersatzteile Art-Nr. Bauteil Bevi MiniMax 140 88240107 Motor 180 W, 220 V, 50 Hz 88240172 Pumpe 401, 14 bar 88240102 Manometer, 16 bar i. Verb. mit: 88240109 Manometerhülse 40LG 88240161 FI-Sicherheitsschalter, 30 ma 88010114 Leitung mit Gewebeeinlage 10/3 88240116 Einschraubstutzen, Winkel 3/8"... -
Seite 11: Technische Informationen
300x320x260 mm (HxBxT) • Selbstansaugende Drehschieberpumpe aus Messing • Stufenlose Druckeinstellung bis 14 bar • V2A-Gehäuse • Integrierter FI-Sicherheitsschalter • BeviClean strebt nach kontinuierlicher Verbesserung und behält sich das Recht vor, technische Daten ohne vorherige Ankündigung zu aktualisieren oder zu ändern. - Seite 12 04/16...
