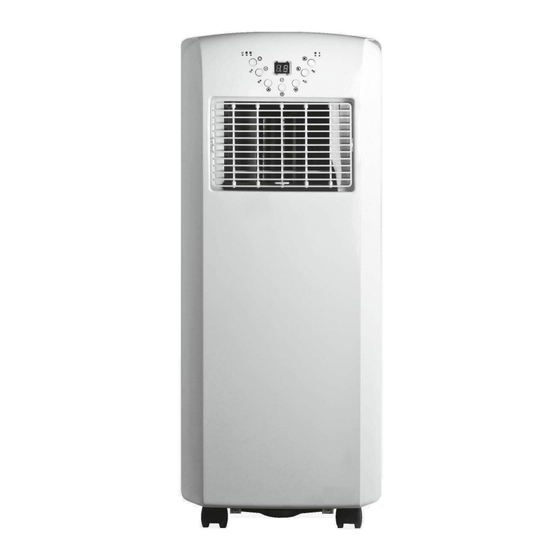

moemax FGA-7061B Bedienungsanleitung
Stand-klimagerät
Inhaltszusammenfassung für moemax FGA-7061B
- Seite 1 STAND-KLIMAGERÄT BEDIENUNGSANLEITUNG für FGA-7061B Lesen Sie sich diese Anweisungen durch und bewahren Sie sie zur späteren Verwendung auf.
-
Seite 2: Technische Daten
TECHNISCHE DATEN FGA-7061B Modellnummer: Kühlkapazität 7000 BTU/ h, 2,0 kW 770 W/ 3,5 A Stromverbrauch/ Ampere* Luftvolumen (max. Geschwindigkeit) 320 m Entfeuchtungskapazität 0,6 l/ h Stromversorgung 220-240 V Wechselstrom/ 50 Hz/ 1 Phase Kompressor Rotationskompressor Kältemittel R290 Ventilatorgeschwindigkeiten Zeitregler 1-12 Stunden Betriebstemperatur Kühlen: 18-32... -
Seite 3: Vor Gebrauch
VOR GEBRAUCH Diese Symbole auf Ihrem Gerät bedeuten folgendes: Das Gerät ist mit Propangas R290 gefüllt. Befolgen Sie die Anleitungen des Herstellers genauestens in Bezug auf Gebrauch und Reparatur! Lesen Sie sie sich die gesamte Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden. - Seite 4 Verwenden Sie das Gerät nicht in der Nähe von brennbaren oder explosiven Substanzen oder Kraftstoffen. Verwenden Sie niemals jegliche Art von Farbe, Reinigungssprays, Insektenabwehrsprays oder Ähnliches in der Nähe des Geräts, da dies den Kunststoff verformen könnte oder zu einem elektrischen Schaden führen könnte.
- Seite 5 WENN DAS NETZKABEL BESCHÄDIGT IST, MUSS ES DURCH EINE ELEKTROFACHKRAFT ODER EINE ÄHNLICH QUALIFIZIERTE PERSON ERSETZT WERDEN, UM GEFAHREN ZU VERMEIDEN. DIE STROMVERSORGUNG MUSS DEN ANGABEN AUF DEM TYPENSCHILD AUF DER RÜCKSEITE DES GERÄTS ENTSPRECHEN. Das Gerät muss in Übereinstimmung mit den nationalen Installationsvorschriften aufgestellt werden.
- Seite 6 Sicherheit in Bezug zum Kältemittel R290: Lesen Sie sich diese Warnhinweise sorgfältig durch. Dieses Gerät enthält das Kältemittel R290. R290 ist ein Kältemittel, das den entsprechenden europäischen Richtlinien entspricht. Durchlöchern Sie niemals den Kältemittelkreislauf: R290 ist brennbar (Treibhauspotenzial GWP3)! ...
- Seite 7 BESTANDTEILE Bedienfeld ABB.1 Luftauslass Tragegriff Rolle Kabelhalterung Luftfilter Lufteinlass Abluftauslass Lufteinlass Gummiverschluss/ Wasserablass 11. Abluftschlauch 12. Außenadapter Einstecken über den Schlauch und in den Schaumstoffstreifen bzw. in die Aussparung in der Wand. ABB. 13. Runde Kappe, um die Aussparung in Fenster/Wand zu schließen.
- Seite 8 AUFBAU Installieren des Abluftschlauchs Das Gerät ist ein mobiler Luftkühler, der von Raum zu Raum gebracht werden kann. 1. Verwendung der Schaumstoffstreifen Schaumstoffstreifen ABB. 4 Geben Sie die Schaumstoffstreifen in den Zwischenraum im Fenster und schneiden Sie sie bei Bedarf zu. ...
- Seite 9 Anbringen des Abluftschlauchs Verwenden Sie ausschließlich den mitgelieferten Schlauch und ABB.7 befestigen Sie ihn auf der Rückseite des Geräts. Vermeiden Sie Knicke und Biegungen im Abluftschlauch, da sich ansonsten feuchte Luft sammelt, die dazu führt, dass das Gerät ABB.8 überhitzt und sich ausschaltet.
- Seite 10 Installation des Kohlefilters Entfernen Sie den Filterrahmen aus dem Gerät. ABB.11 Entfernen Sie den Filterhalter vom Filterrahmen. ABB.12 Entnehmen Sie den Aktivkohlefilter aus dem Kunststoffbeutel. ABB.13 Setzen Sie den Aktivkohlefilter in den Filterrahmen. ABB.14 Setzen Sie den Filterhalter auf den Filterrahmen (der Aktivkohlefilter sollte fest zwischen Filterrahmen und Filterhalter sitzen).
-
Seite 11: Bedienung
BEDIENUNG Bedienfeld ABB.17 Anzeigeleuchte für den automatischen 12. Ein-/Ausschalttaste Modus 13. Anzeigeleuchte für hohe Anzeigeleuchte für den Kühlmodus Ventilatorgeschwindigkeit Anzeigeleuchte für den Ventilatormodus 14. Anzeigeleuchte für niedrige Anzeigeleuchte für den Heizbetrieb (nur Ventilatorgeschwindigkeit im Heizmodus) 15. Ventilatorgeschwindigkeitstaste Modustaste 16. Anzeigeleuchte für den Schlafmodus Anzeigeleuchte für den Timermodus 17. - Seite 12 Einstellen von Modus/ Funktion Betätigen Sie die Modustaste, um den gewünschten Modus einzustellen: automatisch, kühlen, Ventilator oder heizen. Je nach Auswahl leuchtet die entsprechende Anzeigeleuchte auf. Einstellen der Temperatur Betätigen Sie die Taste zum Erhöhen der Temperatur oder jene zum Reduzieren der Temperatur, um die gewünschte Temperatur einzustellen.
- Seite 13 Bitte beachten Sie, dass die Schlaffunktion nicht aktivierbar ist, wenn sich das Gerät im automatischen oder dem Ventilatormodus befindet. Heizfunktion (nur für Modelle mit Kühl- und Heizfunktion) 1. Im Heizmodus wird die warme Raumluft umgewälzt und zum Heizen des gewünschten Bereichs verwendet.
- Seite 14 Ableitung Während des Kühlens wird der Luft im Gerät Wasser entzogen. Wenn der Behälter voll ist, stellen Kompressor und Motor die Arbeit ein und das Gerät brummt. Sie können jegliche Taste betätigen, um das Brummen auszuschalten. Anzeigeleuchte für vollen Behälter leuchtet auf. Um die Kühlfunktion weiter nutzen zu können, muss der Behälter auf eine der folgenden Arten entleert werden.
- Seite 15 Entfernen Sie Ablaufknauf und Gummiverschluss und bewahren Sie sie zur späteren Verwendung auf. Verbinden Sie den Ablaufschlauch mit dem Wasserablass Wasserauslass wie auf der Abbildung Gummiverschluss Ablaufknauf ersichtlich und geben sie das andere Ende in einen Abfluss. ABB.21 ...
- Seite 16 PFLEGE Trennen Sie das Gerät stets vom Stromnetz, bevor Sie es reinigen. Reinigen Sie das Gerät regelmäßig, um seine Effizienz zu maximieren. Reinigung des Gehäuses Verwenden Sie ein weiches, feuchtes Tuch, um das Gehäuse abzuwischen. Verwenden Sie niemals aggressive Chemikalien, Benzin, Reinigungsmittel, chemisch behandelte Tücher, oder andere Reinigungslösungen.
-
Seite 17: Störungsbehebung
STÖRUNGSBEHEBUNG Das Gerät funktioniert nicht Ist das Gerät mit dem Stromnetz verbunden? Gibt es einen Stromausfall? Leuchtet die Anzeigeleuchte für vollen Behälter auf? Liegt die Raumtemperatur unterhalb der eingestellten Temperatur? Das Gerät scheint nur eingeschränkt Gibt es direkte Sonneneinstrahlung? (Ziehen Sie zu funktionieren bitte die Vorhänge zu.)
