Inhaltszusammenfassung für Max Label Max XS

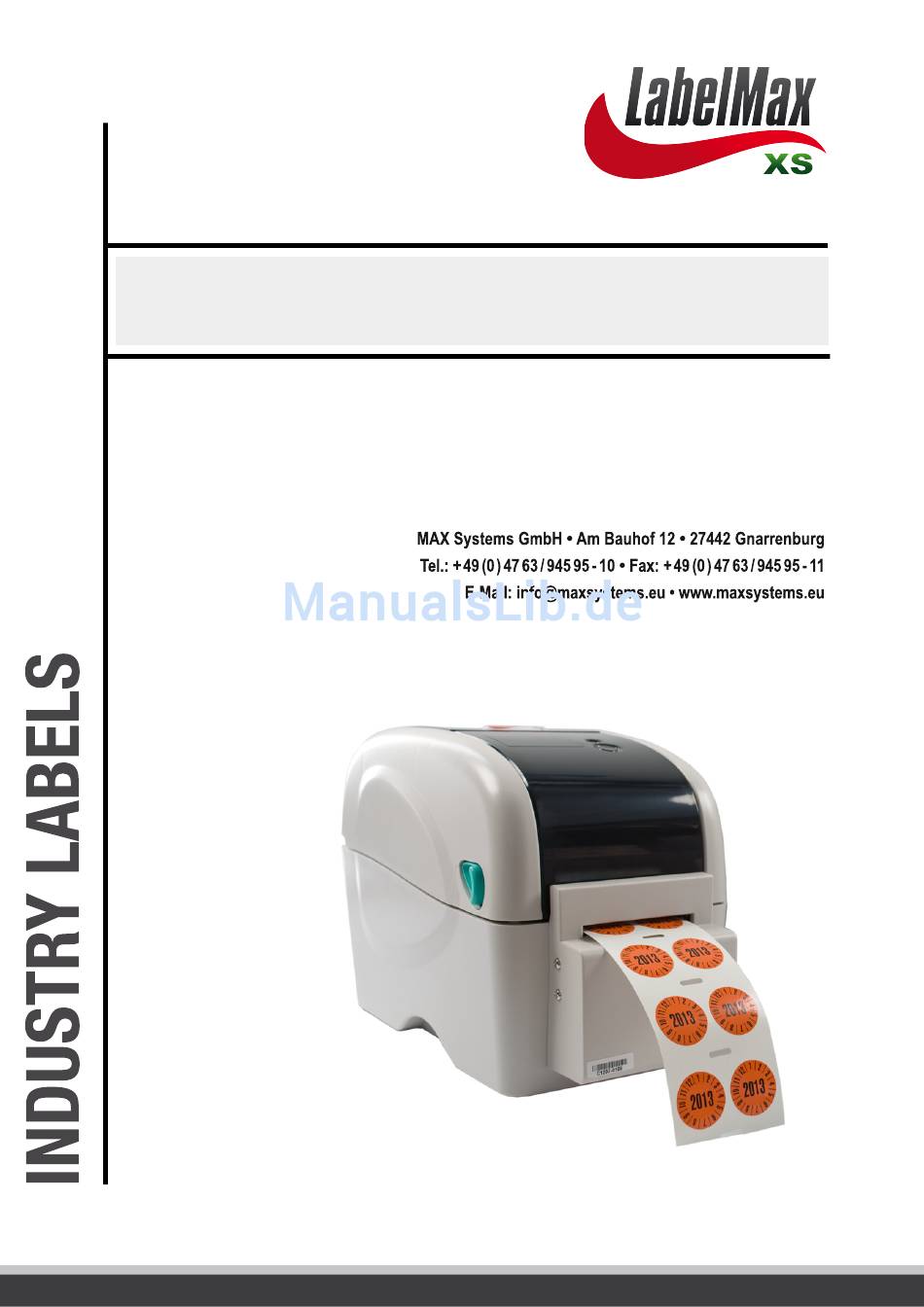

  • Seite 1 Desktop Etikettendrucker Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Urheberrechtliche Hinweise................i 1. Einleitung ....................ii 1.1. Produktvorstellung ................ii 1.2. Einhaltung von Vorgaben/Normen ............. ii 2. Inbetriebnahme..................1 2.1. Auspacken und prü fen ............... 1 2.2. Drucker – Ü bersicht ................2 2.2.1. Frontansicht ................. 2 2.2.2. Innenansicht ................3 2.2.3.
  • Seite 3 und kalibrieren ................27 4.3.5. Lü ckensensor als Mediensensor festlegen und kalibrieren .................. 27 4.3.6. AUTO.BAS ü berspringen ............27 5. Problemlö sung ..................29 5.1. LED-Status ..................29 5.2. Druckerprobleme................31 5.3. LCD-Bildschirm (Werksoption) ............32 6. Wartung ....................33 Ä...

  • Seite 5: Einleitung

    1. Einleitung 1.1. Produktvorstellung Dieser Drucker beherrscht Thermodirektdruck mit wählbarer Geschwindigkeit: 2, 3, 4 oder 5 Zoll/s. Das Gerät arbeitet mit Rollenmedien, Stanzmedien und Endlosmedien mit Lücken oder schwarzer Kennzeichnung. Sämtliche gebräuchlichen Barcodeformate stehen zur Verfügung. Schriften und Barcodes können in vier Richtungen sowie mit acht unterschiedlichen alphanumerischen Bitmap-Schriftarten gedruckt werden, eine interne Skalierung der Schriften ist möglich.
  • Seite 6 WARNUNG! GEFÄ HRLICHE BEWEGLICHE TEILE – FINGER UND ANDERE KÖ RPERTEILE FERNHALTEN! VORSICHT! EXPLOSIONSGEFAHR BEI ERSATZ DER BATTERIE DURCH UNZULÄ SSIGEN TYP. VERBRAUCHTE BATTERIEN IMMER VORSCHRIFTSGEMÄ SS ENTSORGEN! B 급기기 가정용 정보통신기기 이 기기는 가정용으로 전자파 적합등록을 한 기기로서 주거지역에서는 물론 모든 지역에서 사용할 수 있습니다. Hinweis: Das maximale Druckverhältnis pro Linie beträgt 15 %.

  • Seite 7: Inbetriebnahme

    2. Inbetriebnahme 2.1. Auspacken und prü fen Der Drucker wurde sorgfältig verpackt, damit es nicht zu Beschädigungen beim Transport kommt. Bitte schauen Sie sich die Verpackung und den Drucker selbst unmittelbar nach der Lieferung genau an. Bitte bewahren Sie die Verpackungsmaterialien auf; Sie brauchen sie, falls Sie den Drucker einmal versenden möchten.

  • Seite 8: Drucker - Ü Bersicht

    2.2. Drucker – Ü bersicht 2.2.1. Frontansicht 1. LCD-Bildschirm (Werksoption) 2. LED-Indikator 3. Vorschubtaste 4. Papierausgabe 5. Mediensichtfenster 6. Obere Abdeckung-Freigabehebel...

  • Seite 9: Innenansicht

    2.2.2. Innenansicht 1. Farbbandabdeckung 2. Aufwickelteller 3. Aufwickelzahnrad 4. Druckkopf 5. Zuführungsteller 6. Lückensensor (Empfänger) 7. Medienhalter 8. Medienführung 9. Abdeckungssperre 10. Schwarzkennzeichnung-Sensor 11. Ausgabewalze 12. Lückensensor (Sender) 13. Medienführungeinstellknopf 14. Obere Abdeckung...

  • Seite 11: Rü Ckansicht

    2.2.3. Rü ckansicht 1. Ein-/Ausschalter 2. Stromanschluss 3. USB-Schnittstelle 4. USB-Host (Werksoption) 5. RS-232C- / Ethernet-Schnittstelle (optional) 6. SD-Kartensteckplatz Hinweis: * Die Abbildung der Schnittstelle dient ausschließ lich der Veranschaulichung. Informationen zur Verfü gbarkeit der Schnittstellen entnehmen Sie bitte den Produktspezifikationen. * Empfohlene MicroSD-Spezifikationen.

  • Seite 12: Einstellungen

    3. Einstellungen 3.1. Drucker vorbereiten und einrichten 1. Stellen Sie den Drucker auf eine flache, stabile Unterlage. 2. Ü berzeugen Sie sich davon, dass das Gerät abgeschaltet ist (OFF). 3. Schließ en Sie den Drucker über das mitgelieferte USB-Kabel an den Computer an. 4.
  • Seite 13 3. Legen Sie die Rolle zwischen die Halter, lassen Sie die beiden Lager in den Rollenkern greifen. Führen Sie das Papier mit der bedruckbaren Seite nach oben durch die Medienführungen und den Mediensensor, platzieren Sie die Vorderkante auf der Walze. 4.
  • Seite 14 5. Zum Schließ en halten Sie die obere Abdeckung nach hinten geneigt und lösen die Sperre vom Unterteil. Schließen Sie die obere Abdeckung sanft. Achten Sie darauf, dass sie einrastet. 6. Legen Sie mit der „Diagnostic Tool“ (Diagnosesoftware) den Mediensensortyp fest, kalibrieren Sie den ausgewählten Sensor.

  • Seite 15: Medien Zum Abziehen Einlegen (Optional)

    3.2.2. Medien zum Abziehen einlegen (optional) 1. Legen Sie das Medium wie in Abschnitt 3.2.1 beschrieben ein. 2. Ö ffnen Sie die obere Abdeckung und die Abzieheinrichtung nach der Sensorkalibrierung. Abzieheinrichtung 3. Führen Sie das Medium durch die Trägerpapieröffnung unterhalb der Abziehrolle. Abziehrolle Trägerpapierö...

  • Seite 16: Medien Zum Zuschnitt Einlegen (Optional)

    5. Schließ en Sie die obere Abdeckung sorgfältig. 6. Drücken Sie die Zuführungstaste zur Probe. Trägerpapier (Tragband) Hinweis: Bitte kalibrieren Sie den Lü cken-/Schwarzkennzeichnung-Sensor beim Medienwechsel. 3.2.3. Medien zum Zuschnitt einlegen (optional) 1. Legen Sie das Medium wie in Abschnitt 3.2.1 beschrieben ein. 2.
  • Seite 17 Schnittö ffnung 3. Schließ en Sie die obere Abdeckung sorgfältig.  „Printer Configuration“ (Druckerkonfiguration)-Register wählen  „Calibrate Sensor“ (Sensor kalibrieren)-Schaltfläche anklicken) Hinweis: Bitte kalibrieren Sie den Lü cken-/Schwarzkennzeichnung-Sensor beim Medienwechsel.

  • Seite 18: Farbband Einlegen

    3.3. Farbband einlegen 1. Ö ffnen Sie die obere Druckerabdeckung, indem Sie die Hebel an beiden Seiten nach vorne ziehen. Anschließ end heben Sie die Abdeckung bis zum Anschlag an. 2. Setzen Sie das Farbband mit der rechten Seite zuerst in die Halterung ein. Setzen Sie das Band auf der linken Seite in die Zähne ein.
  • Seite 19 5. Ziehen Sie den vorderen Teil des Farbbands durch den Druckkopf. 6. Befestigen Sie das Band mit einem Stückchen Klebeband an der Aufwickelwalze. 7. Drehen Sie das Aufwickelzahnrad, bis der Kunststoffvorlauf fest aufgewickelt ist und der schwarze Teil des Bandes am Druckkopf anliegt. Schließ en Sie Farbbandabdeckung und obere Abdeckung.

  • Seite 20: Microsd-Speicherkarte Einlegen

    3.6. MicroSD-Speicherkarte einlegen 1. Ö ffnen Sie die Abdeckung des SD-Speicherkartensteckplatzes. 2. Schieben Sie die MicroSD-Karte in den Steckplatz ein. 3. Schließ en Sie die Steckplatzabdeckung. * Empfohlene SD-Spezifikationen. SD-Spezifikationen Speicherkapazität Anerkannte SD-Kartenhersteller V1.0, V1.1 MicroSD, 128 MB Transcend, Panasonic V1.0, V1.1 MicroSD, 256 MB Transcend, Panasonic...

  • Seite 21: Pc-Usb-Tastatur Mit Drucker-Usb-Host-Schnittstelle Verwenden (Werksoption)

    3.7. PC-USB-Tastatur mit Drucker-USB-Host-Schnittstelle verwenden (Werksoption) 1. Schalten Sie den Drucker aus. 2. Schließ en Sie die PC-USB-Tastatur an der Drucker-USB-Host-Schnittstelle an. 3. Schalten Sie den Drucker ein. 4. Nach Betätigung der F1-Taste auf der Tastatur zeigt das Drucker-LCD Folgendes an. Dateiliste >...

  • Seite 22: Led Und Tastenfunktionen

    4. LED und Tastenfunktionen Ihr Drucker ist mit einer Bedientaste und einer dreifarbigen LED ausgestattet. Je nach LED-Farbe können Sie per Tastendruck Etiketten vorschieben, den Druckauftrag anhalten, den Mediensensor auswählen und kalibrieren, einen Druckerselbsttest ausführen oder den Drucker auf die Werkseinstellungen zurücksetzen (initialisieren). Schauen Sie sich dazu bitte die nachstehenden Erläuterungen an.

  • Seite 23: Lü Cken-/Schwarzkennzeichnung-Sensor Kalibrieren

    passenden Farbe leuchtet. Extras beim Einschalten Die LED-Farbe wechselt in folgender Reihenfolge: LED-Farbe Gelb Gelb Grün Grün/Gelb Rot/Gelb Grün Funktionen leuchtend Blinksignale) Blinksignale) Blinksignale) Blinksignale) Blinksignale) 1. Lü cken-/Schwarzkennzeichnung Loslassen -Sensor kalibrieren 2. Lü cke/Schwarzkennzeichnung- Loslassen Sensor kalibrieren, Selbsttest und Speicherauszugmodus 3.

  • Seite 24: Lü Cken-/Schwarzmarkierung-Sensor Kalibrieren, Selbsttest Und Speicherauszugmodus

    4.3.2. Lü cken-/Schwarzmarkierung-Sensor kalibrieren, Selbsttest und Speicherauszugmodus Bei der Kalibrierung des Lücken-/Schwarzmarkierung-Sensors misst der Drucker die Etikettenlänge, druckt die interne Konfiguration auf Etiketten aus (Selbsttest) und wechselt anschließ end in den Speicherauszugmodus. Die Kalibrierung des Lücken-/oder Schwarzmarkierung-Sensors hängt von den Sensoreinstellungen des letzten Druckauftrags Mit den folgenden Schritten kalibrieren Sie den Sensor: 1.
  • Seite 25 Selbsttest Nach der Kalibrierung des Lücken-/Schwarzkennzeichnung-Sensors gibt der Drucker die aktuelle Konfiguration aus. Ü ber den Selbsttestausdruck können Sie die Druckerkonfiguration und den freien Speicher überprüfen und ermitteln, ob Defekte der Thermoelemente vorliegen. Druckkopf-Testmuster Druckermodell und Mainboard-Firmware-Version Bisherige Druckleistung Mainboard-Firmware-Prüfsumme Serielle Porteinstellungen Codeseite Ländercode...

  • Seite 26: Druckerinitialisierung

    Hexadezimaldaten beziehen ASCII-Daten sich auf die ASCII-Daten der linken Spalte Hinweis: 1. Der Speicherauszugmodus benö tigt 2 Zoll breites Papier. 2. Schalten Sie das Gerät zum Fortsetzen der normalen Ausdrucke aus und anschließ end wieder ein. Mit der Vorschubtaste kehren Sie zum vorherigen Menü zurü ck. 4.3.3.

  • Seite 27: Schwarzkennzeichnung-Sensor Als Mediensensor Festlegen

    2” (50,8 mm) Etikettenhöhe Sensortyp Lückensensor Lückeneinstellung 3,0 mm Druckrichtung Referenzpunkt 0,0 (obere linke Ecke) Versatz Abreiß modus Abziehmodus Schnittmodus Serielle Porteinstellungen 9600 bps, keine Parität, 8 Datenbits, 1 Stoppbit Codeseite Ländercode Flash-Speicher löschen Nein IP-Adresse DHCP 4.3.4. Schwarzkennzeichnung-Sensor als Mediensensor festlegen und kalibrieren Führen Sie dazu bitte die folgenden Schritte aus: 1.
  • Seite 28 AUTO.BAS-Programm sofort ausgeführt. Das AUTO.BAS-Programm kann vor der Ausführung über die Extras beim Einschalten unterbrochen werden. Mit den folgenden Schritten überspringen Sie das AUTO.BAS-Programm: 1. Schalten Sie den Drucker aus. 2. Halten Sie die Vorschubtaste gedrückt, schalten Sie den Drucker dabei ein. 3.

  • Seite 29: Problemlö Sung

    5. Problemlö sung Nachstehend finden Sie eine Auflistung der häufigsten Probleme, die bei der Arbeit mit Ihrem Barcodedrucker eventuell auftreten können. Falls sich die Probleme nicht mit Hilfe der nachstehenden Vorschläge beheben lassen sollten, wenden Sie sich bitte an den Kundendienst Ihres Händlers oder Distributors.

  • Seite 31: Druckerprobleme

    5.2. Druckerprobleme Problem Mö gliche Ursache Lö sungsvorschläge Vergewissern Sie sich, dass das Schließ en Sie das Schnittstellenkabel neu an. Schnittstellenkabel richtig an die Schnittstellen angeschlossen wurde. Das serielle Verbindungskabel ist nicht Ersetzen Sie das Verbindungskabel durch ein richtig belegt (gekreuzt). durchkontaktiertes (nicht gekreuztes) Kabel.

  • Seite 32: Lcd-Bildschirm (Werksoption)

    5.3. LCD-Bildschirm (Werksoption) Dieser Abschnitt beschäftigt sich mit Meldungen im LC-Display, die bei der Arbeit mit dem Drucker angezeigt werden können. Entsprechende Lösungsvorschläge werden ebenfalls gegeben. Meldungen Mö gliche Ursache Lö sungsvorschläge Abdeckung offen * Die obere Abdeckung ist nicht * Schließ...

  • Seite 33: Wartung

    6. Wartung In diesem Abschnitt erfahren Sie, mit welchen Hilfsmitteln und auf welche Weise Sie Ihren Drucker warten. 1. Zur Reinigung des Druckers benötigen Sie folgende Materialien:  Wattestäbchen  Fusselfreies Tuch  Vakuum-/Blaspinsel  100 %iges Ä thanol 2. Reinigen Sie die Komponenten des Druckers auf folgende Weise: Druckerteil Verfahren Intervall...
  • Seite 34 Ä thanol reinigen.  Bitte verwenden Sie 100 %iges Ä thanol. KEINEN medizinischen Alkohol verwenden; andernfalls kann der Druckkopf beschädigt werden.  Reinigen Sie den Druckkopf und die Sensoren jedes Mal, wenn Sie neue Medien einlegen – so bleibt die Leistung Ihres Druckers auf lange Zeit erhalten. ...

  • Seite 35: Ä Nderungsverlauf

    Ä nderungsverlauf Datum Inhalt Editor Camille 2010/11/23 Ä nderung der Abschnitte 1.2 und 6 2010/12/14 Ä nderung des Abschnitts 2.1 Camille...
