Innovv K2 Bedienungsanleitung

Vielen Dank für den Erwerb des INNOVV K2 Motorrad Kamerasystems.
Bitten nehmen Sie sich etwas Zeit, um diese Anleitung zu lesen.
Kamerafunktionalität

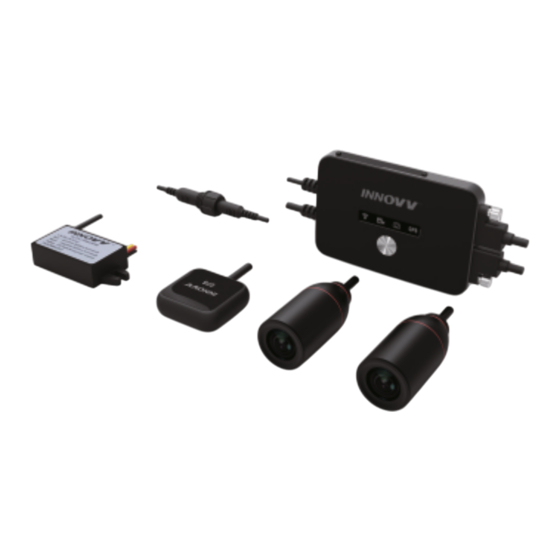

1x DVR; 1x Frontkamera; 1x Rückkamera; 1x GPS-Modul, 2x Halterset; 1x Micro SD-Kartenleser
WLAN LEDD-Kartenleser
Aufnahme LED
Fotografie LED
GPS LED
Ein-/Aus
Kamera A Verbindung
Kamera B Verbindung
GPS Kabelverbindung
Stromkabelverbindung
Mini USB-Port
Ersteinrichtung
Bitte setzen Sie sich ausführlich mit Ihrer K2-Kamera auseinander, bevor Sie diese
montieren.
1. Verbinden Sie die beiden Kameras mit dem jeweiligen USB-Port an der Kamera
und fixieren Sie diese mit Hilfe der Rändelschrauben.
Das GPS-Modul und den Konverter verbinden.
2.
3. Eine Class 10 (oder schnellere) microSD-Karte (max. 256GB) einsetzen.
4. Die INNOVV K2 App aus dem Google Play Store oder Apple App Store herunter-
laden. Alternativ kann der QR-Code (unten) eingescannt werden.
5. Die Kamera einschalten.
6. Im Handy mit dem WLAN „INNOVV_k2" verbinden. Das Werkspasswort lautet
12345678. Die WLAN-LED leuchtet durchgehend grün, wenn sie erfolgreich
verbunden ist.
7. Die Berechtigungsanfragen in der App zulassen.
8. In den App-Einstellungen die SD-Karte formatieren.
Die Kamera ist nun fertig eingerichtet und bereit für die Benutzung.
A – Start und Stopp der Aufnahme.
B – Die Aufnahmen über das Handy verwalten.
C – In den Einstellungen das Layout und die Werkseinstellungen anpassen.
D – Live Bild anschauen, um die Ausrichtung der Kamera zu optimieren.
Für Android
Micro SD-Kartenslot
Rest
Rändelschraube
Videokabel
Kamera A (Vorne)
Kamera B (Hinten)
Wasserdichtes Verbindungsstück
GPS Modul
12V auf 5V Konverter
Linsenglas
Für iOS
App Bedienung
Live Aufnahme
Drücken Sie( ) um ins Aufnahmemenü zu gelangen. (
tet,dass aufgezeichnet wird. ( )wird zum manuellen Pausieren und Starten
benutzt. ( ) GPS und ( ) Parkmodus werden angezeigt, sofern sie aktiviert
sind. Drücken Sie ( ) um das Video in Vollbild zu sehen.
zurück zum Hauptmenü.
Fotomodus
( ) drücken für Snapshots.
Videovorschau
Drücken Sie( )für zwei Optionen: (
a/SD-Karte gespeichert sind anzeigen und (
ichert sind.
Wähle( )um die Bilder und Videos der Kamera anzuzeigen. Der jeweilige
Dateiname besteht aus dem Datum und der Uhrzeit. Die Endung gibt Auskunft über
die Frontkamera (F.MP4) oder die Rückkamera (R.MP4).
Nach dem Auswählen einer Videodatei, gibt es die Möglichkeit diese zu downloaden
aufs Handy( ) sodass sie dort abgespielt und gespeichert werden können.
( ) um die gespeicherten Dateien anzuschauen. Wählen Sie das gewünschte
Video aus. Daraufhin gibt es die Möglichkeit dieses widerzugehen, zu löschen oder
zu teilen.
Der Feil ( ) wird zum Zurückkehren genutzt.
Drücken Sie ( ) um die Einstellungen anzupassen.
LED Bedeutung
Blinkend
WLAN
Dauerhaft
Blinkend
Aufnahme
Dauerhaft
3 Blitze
Foto
Schnelles Blitzen
Blinkend
GPS
Dauerhaft
INNOVV K2
2-Kanal Full HD Kamera für's
Motorrad
Per WLAN fernsteuerbar
Bedienungsanleitung
) blinkt bedeu
) Dateien die auf der Kamer-
) welche auf dem Handy gespe-
Nicht verbunden
Verbunden
Aufnahme läuft
Aufnahme pausiert
Fotoaufnahme
Firmware-Update
GPS sucht Signal
GPS ist verbunden
