Inhaltszusammenfassung für Emerson 375
- Seite 1 KURZANLEITUNG...
- Seite 3 Das Emerson Logo ist eine Marke und Dienstleistungsmarke von Emerson Electric Co. Alle anderen Marken sind Eigentum ihrer jeweiligen Unternehmen. INFÜHRUNG Die Verwendung des Handterminals 375 kann Ihnen Ihre Arbeit erleichtern und die ® Produktivität verbessern, indem eine interaktive Kommunikation über HART Feldbus mit den in Ihren Prozessen eingesetzten Geräten erfolgt.
-
Seite 4: Produktübersicht Undv
• Über den Infrarot-Anschluss und den Kartenleser kann das Handterminal 375 oder die Systemkarten-Schnittstelle mit einen PC verbunden werden. • Die Eingabe von Daten in das Handterminal 375 erfolgt über die Tastatur oder den Touchscreen. • Ein Expansionsmodul (EM), gekennzeichnet als „Expansion Module“, ist eine austauschbare Speicherkarte, die in den Erweiterungsanschluss eingesteckt wird. - Seite 5 Erweiterungsanschluss gesteckt werden. Die Nichteinhaltung dieser Anweisung führt zum Verlust der eigensicheren Zulassung und der Garantie. • Es dürfen nur Secure Digital Karten, die vom Hersteller des Handterminals 375 mitgeliefert werden, im Systemanschluss verwendet werden. Die Nichteinhaltung dieser Anweisung führt zum Verlust der eigensicheren Zulassung und der Garantie.

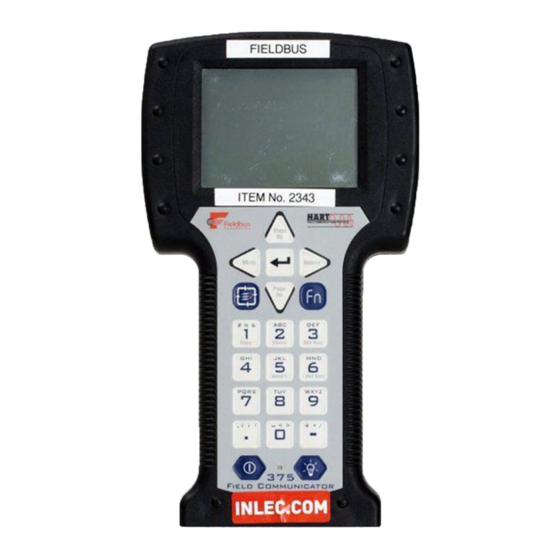

- Seite 6 Produktübersicht und Vorsichtsmaßnahmen Abbildung 1. Handterminal 375 ® IrDA -Interface (oben) HART und F fieldbus OUNDATION Kommunikationsanschlüsse (oben) Stift (Rückseite) Touchscreen -Display Erweiterungsan- schluss (seitlich) Navigationstasten Eingabe-Taste (vier Pfeiltasten) Funktionstaste Tab-Taste (zur Eingabe von Kombinationen Akku (Rückseite) mit mehreren und Systemkarte...
-
Seite 7: Vorbereitung Zum Einsatz
Stecker, der mit dem entsprechenden Anschluss des Lithium-Ionen-Akkus bzw. NiMH-Adapterkabels verbunden werden muss. Siehe Abbildung 2. Der Akku kann sowohl separat als auch am Handterminal 375 aufgeladen werden. Wenn die grüne Anzeige an der Spannungsversorgung/dem Ladegerät ständig leuchtet, ist der Akku vollständig aufgeladen. Dies dauert ca. zwei bis drei Stunden. -
Seite 8: Akku Einsetzen
Akku YSTEMKARTE UND KKU EINSETZEN 1. Das Handterminal 375 mit der Oberseite nach unten auf eine ebene und sichere Oberfläche legen. 2. Den Ständer in der Hängeposition verriegeln. (Den Ständer am Scharnier zusammendrücken, um ihn über die Ständerposition hinaus zu drehen –... -
Seite 9: Akku Und Systemkarte Entfernen
Inbetriebnahme des Handterminals 375 NBETRIEBNAHME DES ANDTERMINALS 1. Die Ein/Aus-Taste auf der Tastatur des Handterminals 375 drücken, bis die Multifunktions-LED blinkt (nach ca. zwei Sekunde). Beim Einschalten prüft das Handterminal 375 automatisch, ob die Systemkarte ein Software-Update enthält. Wenn ein Update erforderlich ist, erscheint eine entsprechende Meldung. Danach wird das Hauptmenü... - Seite 10 Das Symbol gibt an, dass dieses Produkt recycelt werden muss und nicht im Haushaltsmüll entsorgt werden darf. Kunden in Mitgliedsstaaten der EU sollten sich an ihren Emerson Vertreter wenden, um Informationen über die Entsorgung von Teilen des Handterminals 375 zu erhalten.
-
Seite 11: Produkt-Zulassungen
RODUKT ULASSUNGEN Übersicht Alle Handterminals 375 werden mit einem Typenschild geliefert (siehe Abbildung 3). Eigensichere Handterminals 375 (Option KL) sind außerdem mit einem zusätzlichen Schild, gegenüber vom Typenschild, versehen. Wenn das Handterminal 375 nicht mit diesem Schild versehen ist (Option NA), ist das Gerät nicht für eigensichere Anwendungen zugelassen. -
Seite 12: Europäische Zulassungen
Produkt-Zulassungen Europäische Zulassungen ATEX Eigensicherheit Zulassungsnummer: BVS 03 ATEX E 347 II 2 G (1 GD) Ex ia IIC T4 (–10 °C ≤ Ta ≤ +50 °C) 1180 Eigensichere elektrische Parameter gemäß HART Eingangsparameter = 30 V DC = 200 mA = 1,0 W Ausgangsparameter = 1,9 V DC...
