1 Über diese Anleitung
1.1
Zielgruppe
Die SCU-UP (SafeRoute® Control Unit zur Unterputz-
Installation) darf nur von elektrotechnisch
ausgebildeten Fachkräften montiert werden.
1.2
Bestimmungsgemäße
Verwendung
Die SCU-UP dient ausschließlich dazu, Türen im
Verlauf von Fluchtwegen im Notfall zu öffnen. Sie
kann in einem SafeRoute®-System eingesetzt werden.
1.3
Haftungsbeschränkung
Die SCU-UP darf nur gemäß ihrer
bestimmungsgemäßen Verwendung eingesetzt
werden. Änderungen des Produkts oder die
Verwendung von Zubehör, das nicht vom Hersteller
freigegeben wurde, sind unzulässig.
1.4
Mitgeltende Dokumente
• Systemanleitung für die genutzte SafeRoute®-
Lizenz
• Bedienungsanleitung für das SafeRoute®-System
• Prüfbuch
1.5
Verwendete Symbole
ACHTUNG
Dieses Signalwort weist auf eine
möglicherweise gefährliche Situation hin, die
zu Sach- oder Umweltschäden führen kann,
wenn sie nicht gemieden wird.
SCU-UP
Montageanleitung
TIPPS UND EMPFEHLUNGEN
Dieses Signalwort weist auf nützliche
1
Informationen für einen effizienten und
1
störungsfreien Betrieb hin.
1
3
5
1.6
Weitere Kennzeichnungen
6
7
1.
2.
Reihenfolge der Handlungsschritte
6
Verweis auf ein Kapitel
Türöffnungsrichtung DIN links =
nach rechts auswärts öffnend
Türöffnungsrichtung DIN rechts =
nach links auswärts öffnend
Bauelemente können durch
elektrostatische Entladungen
beschädigt werden
2 Sicherheit
ACHTUNG
Sachschäden durch elektrostatische
Entladung.
Die Steuerungsplatine kann durch eine
elektrostatische Entladung beschädigt
werden!
• Vor dem Berühren des Bauelements den
eigenen Körper erden!

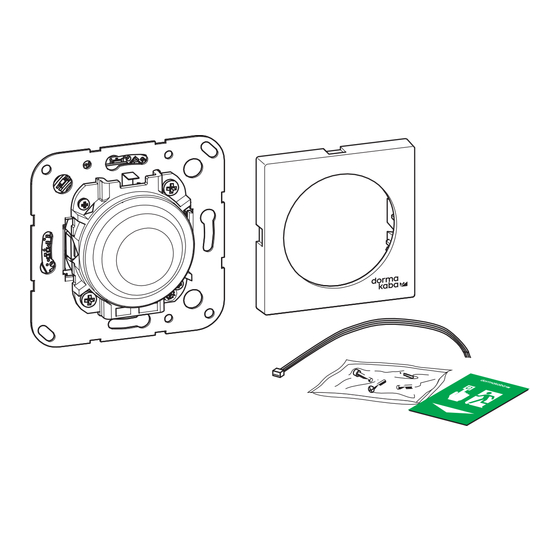

3 Produktbeschreibung
Die SCU-UP (SafeRoute® Control Unit zur Unterputz-
Installation) ist eine Steuerung für Türen in
Fluchtwegen, die neben der Tür in einer
Unterputzdose montiert werden kann. Die SCU-UP
enthält außerdem die Nottaste, die im Notfall die
Türverriegelung oder Türzuhaltung freigibt.
Funktionen und Einstellungen der SCU-UP sind
abhängig von der genutzten SafeRoute®-Lizenz (siehe
SafeRoute®-Systemanleitung). Ohne Lizenzkarte
arbeitet die SCU als Nottaste.
WN 058870 45532 - 2019-07
DE
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für dormakaba SCU-UP

  • Seite 1: Inhaltsverzeichnis

    Reihenfolge der Handlungsschritte 1 Über diese Anleitung Verweis auf ein Kapitel Zielgruppe Türöffnungsrichtung DIN links = Die SCU-UP (SafeRoute® Control Unit zur Unterputz- nach rechts auswärts öffnend Installation) darf nur von elektrotechnisch ausgebildeten Fachkräften montiert werden. Türöffnungsrichtung DIN rechts = nach links auswärts öffnend...

  • Seite 2: Led-Anzeigen

    Montageanleitung Produktbeschreibung LED-Anzeigen 3.4 Optionen Die LEDs sind nur aktiv, wenn der Deckel Rahmen PSU-24 abgenommen wurde (Deckel-Sabotagekontakt wird ausgelöst, siehe Kapitel 6). LED an LED aus LED blinkt 23 0V AC SLI-LED 24 V D C Lizenzkarte ist eingesteckt...

  • Seite 3: Montage

    230 V AC NYM 3x1,5 mm SCU-UP Beispiel: STV xxx J-Y(St)Y 2x2x0,8 oder/or 2x2x0,6 Beispiel: ST 55 optional: Anschlusskabel Lizenzkarte liegt bei Ohne Lizenzkarte arbeitet die SCU-UP als Nottaste. ca. 100 min. 42 (empfohlen: 62) SCU-UP WN 058870 45532 2019-07...
  • Seite 4 Montageanleitung Montage 2 1 6 C R 1 Batterie (erforderlich bei Lizenz Standard und Premium) Beispiel: PSU-24 SCU-UP Beispiel: ST 55 Beispiel: STV xxx SCU-UP WN 058870 45532 2019-07...

  • Seite 5: Anschlussplan

    Montageanleitung Anschlussplan 5 Anschlussplan SCU-UP + PSU-24 optional: PSU-24 + ST 55 Alarmsystem + STV xxx SCU-UP WN 058870 45532 2019-07...

  • Seite 6: Klemmenbelegung Und Schalter

    Montageanleitung Klemmenbelegung und Schalter SCU-UP + TL-ST S55 TL-ST S55 6 Klemmenbelegung und Schalter Verbindung zum Schlüsseltaster 24 V DC stabilisierte Spannungsversorgung, Eingang DCW®-Bus DCW®-Bus 24 V DC geschaltete Spannung (Test „Power Reserve Modul M-SVP/SVP“) Ausgang 2 Sammelalarm (ab SLI Basic parametrierbar) Out2...
  • Seite 7 B = Alarmsystem nicht angeschlossen (Default) DIP-Schalter zum Einstellen der Anzahl der Türen (Betrieb der SCU mit Lizenzkarte Basic, Standard oder Premium und Mehrtüren-Applikation) oder der DCW®-Adresse der Nottaste (Betrieb der SCU ohne Lizenzkarte): SCU-UP als Zentrale SCU-UP als Nottaste DCW®- Schalter S6...

  • Seite 8: Demontage Und Entsorgung

    Hausmüll entsorgt werden. Entsorgen Sie das Produkt umweltgerecht in den dafür eingerichteten Annahme- und Sammelstellen. Beachten Sie die für Sie geltenden nationalen gesetzlichen Vorschriften. dormakaba Deutschland GmbH DORMA Platz 1 58256 Ennepetal Deutschland T: +49 2333 793-0 F: +49 2333 793-4950...
