TBS TANGO 2 Handbuch

Vorschau ausblenden

Werbung

Quicklinks

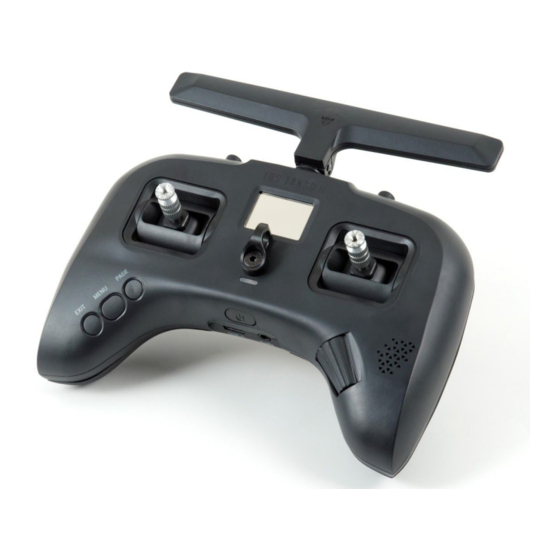

TBS TANGO 2 Fernsteuerung
Kompakte all-in-one Fernsteuerung mit TBS Crossfire System
Die TBS TANGO 2 ist ein all-in-one System, gemacht für FPV Enthusiasten. Ausgestattet ist sie mit einem
eingebauten Micro Crossfire Tx, Hall-Gimbals und einem hellen Display für die Einstellungen und
Telemetriedaten.
Die wichtigsten Daten:
•
Kompakte und ergonomische All-in-One Fernsteuerung (AIO)
•
Integrierter TBS CROSSFIRE MicroTX - bis zu 250mW Sendeleistung
•
Läuft mit TBS FreedomTX, einem momentanen OpenTX Ableger
•
Niedrigste Latenz, dank der AIO Lösung!
•
Reise-und Anfängerfreundlich
•
Normale Sticks (keine kürzeren Wege) mit digitalen Hall-Sensoren
•
Unübliche, extra flache Schalter für eine bessere transportabilität und langlebigkeit
•
Klappbare Antenne, die auch als Ständer genutzt werden kann
•
TBS CLOUD ready (zukunftssicher)
•
Digitale Trimmung



1
​
R evision 2020-02-02






Werbung

loading

Inhaltszusammenfassung für TBS TANGO 2

  • Seite 1 Kompakte all-in-one Fernsteuerung mit TBS Crossfire System       Die TBS TANGO 2 ist ein all-in-one System, gemacht für FPV Enthusiasten. Ausgestattet ist sie mit einem  eingebauten Micro Crossfire Tx, Hall-Gimbals und einem hellen Display für die Einstellungen und  Telemetriedaten.  Die wichtigsten Daten: ...

  • Seite 2: Inhaltsverzeichnis

    Nuflügler/ Flying Wings  Allgemeine Einstellungen  Radio Setup (Sendereinstellungen)  SD-Karte  Global functions (Globale Funktionen)  Hardware  Version  Calibration (Kalibrierung)  Modell Menü  Allgemeine Übersicht  Model select (Modellauswahl)  Modelle Verwalten  Neues Modell erstellen  Detaillierte Konfiguration  TBS Crossfire Menü  OpenTX Konfiguration  OpenTX setup    2     ...
  • Seite 3     Flight modes (Flugmodis)  Inputs (Eingänge)  Mixer (Mischer)  Outputs (Ausgänge)  Curves (Kurven)  Logical switches (Log. Schalter)  Special functions (Sonderfunktionen)  Custom scripts (Eigene Skripte)  Telemetry (Telemetrie)  Display  Benutzung  Sender Band  Bind (Binden)  Model ID (Modell ID)  Status Anzeige  Stick Trimmung  Akku Schutz ...

  • Seite 4: Spezifikationen

    Optionaler SMA Anschluss   Nutzer-Style:  Pinchen, Daumen (thumber) und hybrid freundlich  Standard-Stick Modus:  Mode 2, Gas und Yaw (Ruder) links, kann vom Nutzer angepasst werden  Display:  Hochauflösendes 1.2” OLED, 128 x 96 Pixel  Modelle:  Standard und Pro model. Die Pro verfügt über klappbare Sticks ...

  • Seite 5: Übersicht

        Übersicht  Die folgende Grafik zeigt die wichtigsten Eingabemöglichkeiten (grün) und Funktionen (rot) der TANGO 2.           5     ...

  • Seite 6: Detaillierte Übersicht

    Detaillierte Übersicht    Einschalter, Status LED, Band-Halter und  Linker Stick und die Menüknöpfe  OLED-Display      Menüknöpfe  Drehschalter, Einschalter, Anschlüsse und  Lautsprecher      Linker 2 und 3- Positions Schalter  Rechter 2 und 3-Positions Schalter        6     ...

  • Seite 7: Los Gehts

    Der Start ist bis hin zum fliegen ist eine schnelle und einfache Aufgabe, besonders wenn TBS Equipment  verwendet wird.   Einschalten  Drücke und halte den Einschalter 3 Sekunden, bis die Animation beendet ist. Die TBS TANGO II wird dich  auf dem Bildschirm willkommen heißen.   USB Joystick  ...

  • Seite 8: Bedienung

        Bedienung  Die Navigation durch das Menü und das Ändern von Einstellungen erfolgt über die drei Knöpfe auf der  linken Seite und das Drehrad (Rocker) auf der rechten:  ● Menu (Menü)  Kurze drücken, um in die Modelleinstellungen zu öffnen. Auf der ersten Seite kommt das  ○...

  • Seite 9: Stick Mode Ändern

    Setup  Die TANGO II kommt flugfertig eingestellt. Du musst nur deinen Empfänger binden (drücke MENU, gehen  in TBS CROSSFIRE TX, starte das Binden mit BIND). Solltest du nicht MODE 2 fliegen, sind vorher noch ein  paar Schritte notwendig:  Stick Mode ändern  ...

  • Seite 10: Anpassung Der Kanäle Und Endpunkte

    Anpassung der Kanäle und Endpunkte  Wenn du eine Flugsteuerung (CleanFlight, BetaFlight, RaceFlight, APM, PX4, Pixhawk, etc.) nutzt, sollten alle  Einstellungen wie Expo, Rates usw. nicht in der TANGO 2 vorgenommen werden. Bei Modellen ohne FC  müssen sie hingegen in der Fernsteuerung eingestellt werden.  ...

  • Seite 11: Allgemeine Einstellungen

        Allgemeine Einstellungen  Die allgemeinen Einstellungen der TANGO 2 werden über die Bedienknöpfe und das OLED Display  vorgenommen. Durch ​ g edrückt-halten des MENU Knopfes​ kommst du in das Einstellungsmenü.     Radio Setup (Sendereinstellungen)  Passt die allgemeinen Einstellungen an ...
  • Seite 12 Sound off​ - Warnung, wenn die  Lautstärke versehentlich auf 0 ist  ○ RSSI shutdown​ - Zeigt eine Warnung  an, wenn die TANGO 2 bei noch  aktivem Empfänger ausgeschaltet wird  Splash screen​ - Wie lang ist das T2 Logo  ● sichtbar ...
  • Seite 13     Echtzeituhr, wird nicht verwendet  GPS coords​ - GPS-Anzeigeformat, wird nicht  ● verwendet  ● Voice language​ - Welche Sprache für die  Audio-Meldungen verwendet wird    Weitere Einstellungen  ● Units ​ - Einheiten in der Telemetrie, Metrisch  oder Zöllisch  Play delay ​ - Verzögerung, wann Meldungen  ●...

  • Seite 14: Global Functions (Globale Funktionen)

        Global functions (Globale Funktionen)  Hier können Schalter etc. bestimmt Funktionen  (Soundausgabe, Warnungen..) starten.   ● Globale Funktionen sind für alle Modelle  wirksam      Hardware  Konfiguration aller Schalter  Sticks ​ - Startet die Kalibrierung der Sticks  ● ● Switches​ - Ändert den Typ des Schalters   ...

  • Seite 15: Calibration (Kalibrierung)

        Aktuelle Firmwareversion, die installiert ist              Calibration (Kalibrierung)  Startet die Stick-Kalibrierung erneut  Wenn die Kalibrierung nicht korrekt ist, kann  ● sie hier neu gestartet werden.  ● Wichtig​ : Im letzten Schritt dürfen die Sticks  nicht in ihre kombinierten Extreme bewegt ...
  • Seite 16                     16     ...

  • Seite 17: Modell Menü

        Modell Menü  Alle Modell-spezifischen Einstellungen können per kurzen Druck auf die MENU Taste erreicht werden.  Dabei wird gerade aktive Modell bearbeitet (das, dessen Name gerade im Hauptbildschirm angezeigt wird)  Um ein anderes Modell zu wählen, muss der ENTER Knopf gedrückt gehalten werden und dann MODEL  SELECT gewählt werden.  ...

  • Seite 18: Modelle Verwalten

        Modelle Verwalten  Verwalte deine Modelle und Kategorien  ● Select model​ - Auswahl des Modells  ● Create model​ -Startet den Modell-Wizard  Duplicate model​ - kopiert das Modell  ● ● Move category​ - verschiebt das Modell in eine  andere Kategorie  Delete model​...
  • Seite 19     Übersicht der vorgenommenen Einstellungen             19     ...

  • Seite 20: Detaillierte Konfiguration

        Detaillierte Konfiguration  Öffne mit kurzem Druck auf MENU die Modelleinstellungen, um detaillierte Änderungen vorzunehmen.  TBS Crossfire Menü        Wenn du mit dem TBS CROSSFIRE LUA in OpenTX  vertraut bist, findest du hier das gleiche Menü.  CROSSFIRE Konfiguration für die TANGO II  ●...

  • Seite 21: Opentx Konfiguration

        OpenTX Konfiguration  Alle Modell-spezifischen Einstellungen können per kurzen Druck auf die MENU Taste erreicht werden. Mit  PAGE wird durch die Seiten navigiert.     OpenTX setup  Konfiguration der allgem. OpenTX Einstellungen  Model name​ - Modellname  ● Timer1/Timer2/Timer3​ - Countdown Timer  ●...
  • Seite 22     Extended limits​ - Servowege über 100%  ● Extended trims​ - Trimmung über den  ● gesamten Weg  ● Show trims​ - Zeit die Trimmwerte als Zahl  Trim step​ - Feinheit der Trimmschritte  ● ● T-Reverse​ - Gas Stick invertieren   ...
  • Seite 23     Konfiguration des gewählten Flugmodus  Mode name​ - Name des FM  ● ● Trims​ - R, E, T, A wenn nicht null haben die  Sticks eigene Trimmwerte in diesem  Flugmodus  ● Fade in​ - Übergangszeit, bis zur vollen  Wirkung der Trimmung  Fade out​...
  • Seite 24     Outputs (Ausgänge)  Hier kann der Ausgang an die mechanischen  Gegebenheiten angepasst werden  CH1-CH32​ - Servowegen (min/ max), Richtung  ● etc.    Curves (Kurven)  Anlegen von eigenen Kurven      Logical switches (Log. Schalter)  Log. Schalter werden verwendet, um zwei Werte  miteinander zu vergleichen ...
  • Seite 25         Special functions (Sonderfunktionen)  Hier können (log.) Schalter genutzt werden, um  Spezielle Funktionen zu starten. Das können Werte,  Warnungen etc. sein.      Custom scripts (Eigene Skripte)  Auswahl eigene Scripte für z.B. komplexe Mischer         ...
  • Seite 26     Telemetry (Telemetrie)  Hier Findens ich alle telemetrie-basierenden  Einstellungen  ● RSSI​ - Receiver Received Signal Strength  Indicator  Source​ - Quelle (Sensor)  ○ ○ Low alarm​ - Schwellwert für  Vorwarnung  Critical alarm​ - Schwellwert für krit.  ○   Warnung  ○ Disable alarms​...
  • Seite 27       Display  Erstellen von Telemetriebildschirmen, die Skripte oder  Variablen anzeigen  Aufruf durch langes Drücken der PAGE Taste  ●             27     ...

  • Seite 28: Benutzung

    Das Binden eines neuen CROSSFIRE Empfängers geht schnell und einfach über das CROSSFIRE Menü.  1. Drücke den MENU Knopf und navigiere im  CROSSFIRE Menu, dann TANGO II XF  2. Schalte den Empfänger ein und drücke den  BIND Knopf  3. Wähle BIND im T2 Menü und folge ggf. den ...
  • Seite 29 Wenn du ein Modell erstellst, kannst du einstellen, ob es sich nur mit einem Empfänger verbinden soll. Die  ID muss ​ v or dem Binden​ eingestellt werden!  1. Navigiere in die Modelleinstellungen  2. Scrolle runter bis zum Punkt MODEL ID  3. ID = 0: Dieses Modell kann sich mit jedem  Empfänger verbinden ...

  • Seite 30: Statusanzeige

        Status Anzeige    Wenn die TANGO 2 eingeschaltet ist, zeigt die LED unterhalb des Displays den aktuellen Status des Systems  an. Der eingebaute Akku wird immer geladen, sobald das USB-C Kabel angeschlossen ist.   Button LED indicator  Status  ▀▀▀ ​...

  • Seite 31: Stick Trimmung

    Einschalten ist noch möglich, piepen und das Akku-Symbol blinkt  3.34V  Akku leer, die Fernsteuerung schaltet sich binnen 20 Sekunden aus und  muss geladen werden.  Die TANGO 2 kann während der Nutzung geladen werden. Verbinde sie einfach mit einer Powerbank mit  2a Ladestrom.     ...

  • Seite 32: Alarmmeldungen

        Alarmmeldungen  Die Fernsteuerung gibt bestimmte Warnungen aus:  1. Akku Warnung - im vorherigen Kapitel beschrieben  2. Telemetrie Warnung, wenn das RSSI schlecht ist  3. Telemetrie verloren  4. Wenn ein Timer abgelaufen ist  5. Inaktivität        32 ...

  • Seite 33: Das Innenleben

    Um den Stick Modus zu ändern, den Stick Weg zu begrenzen oder die Rastung zu entfernen muss die  TANGO 2 geöffnet werden. Natürlich bleibt die Garantie dabei erhalten.   Entferne als erstes die Gummigriffe, indem du sie ziehst und mit einem weichen Spatel die Nasen ...

  • Seite 34: Entfernen Des Akkus

        Entfernen des Akkus  Der Akku ist mit einem speziellen “Klettband” fixiert. Er hat einen eingebauten Temperatursensor, um den  Zustand während der Nutzung und des Ladens zu überwachen. Sollte dein Akku defekt sein, erhältst du  einen neuen von TBS. Der originale Akku liefert ca. 8 Stunden Laufzeit. .   ...

  • Seite 35: Einstellen Des Widerstandes Und Der Rastung

        Einstellen des Widerstandes und der Rastung  Die Fernsteuerung kommt ab Werk mit einer sehr weichen Klemmung für den Gas Stick. Die Stärke kann  über eine Schraube eingestellt werden. Zum Verstärken herein, zum lösen herausschrauben (Siehe Foto).  Wenn du eine Rastung für den tick haben willst, kannst du sie, inklusive der Stärke über die zweite  Schraube einstellen.  ...

  • Seite 36: Stick Weg Justieren

        Stick Weg justieren  Die Wege des Gas-und Höhenruder- Sticks können über zwei Schrauben begrenzt werden (bei der  Standard Version müssen die Schrauben separat erworben werden). Durch das Einschrauben werden die  Wege begrenzt. Die Schrauben sind 2x M1,4x6. Nach dem Einbau ist eine erneute Kalibrierung notwendig!   ...

  • Seite 37: Gimbal Federn Tauschen

          Hebe das Mainboard mit den Gimbals aus dem Gehäuse heraus und ziehe die Sticks einfach ab. Setze die  neuen Sticks ein, setze das Mainboard mit Sticks in das Gehäuse ein. Befestige nun alle Schrauben wieder  und schließe das Gehäuse. Nach dem Einbau ist eine erneute Kalibrierung notwendig!   ...
  • Seite 38     Entferne den Stick aus dem Gehäuse und entspanne die Federn wie im Bild gezeigt. Erfahrene Nutzer  können sie auch im eingebauten Zustand wechseln.          38     ...

  • Seite 39: Antennentyp Tauschen

        Antennentyp tauschen  Die Fernsteuerung kommt mit einer eingebauten Antenne, kann aber auf einen SMA Anschluss umgebaut  werden. Entferne das Mainboard vom Gehäuse, löse den Gummi und ziehe den U.Fl Stecker vorsichtig ab.   Entferne dann die beiden Schrauben, die die Antenne halten und danach die Antenne selbst. Baue den  SMA Adapter in umgekehrter Reihenfolge wieder ein und schließe das Gehäuse. ...

  • Seite 40: Firmware Updates

      Firmware Updates  Die TANGO 2 wird komplett über den TBS AGENT X aktualisiert. Schließe hierzu die Fernsteuerung im  eingeschalteten Zustand​ an deinen PC an und starte den AGENT X. Im jeweiligen Gerät findest du unter  “FIRMWARES” die verfügbaren Versionen. Mit “UPDATE” wird die Aktualisierung auf die gewählte Version ...
  • Seite 41     Warnung  Das Longrange System ist in der Lage, auf Frequenzen und mit Leistungen zu senden, die in deinem Land  nicht erlaubt sind.   Überprüfe deine lokalen Regularien und setze das eingebaute CROSSFIRE nur entsprechend der  Regeln und Gesetze ein​ .    Eine generelle Regel ist, dass ein Modell immer in Sichtweite des Piloten geflogen werden muss.  ...
