2

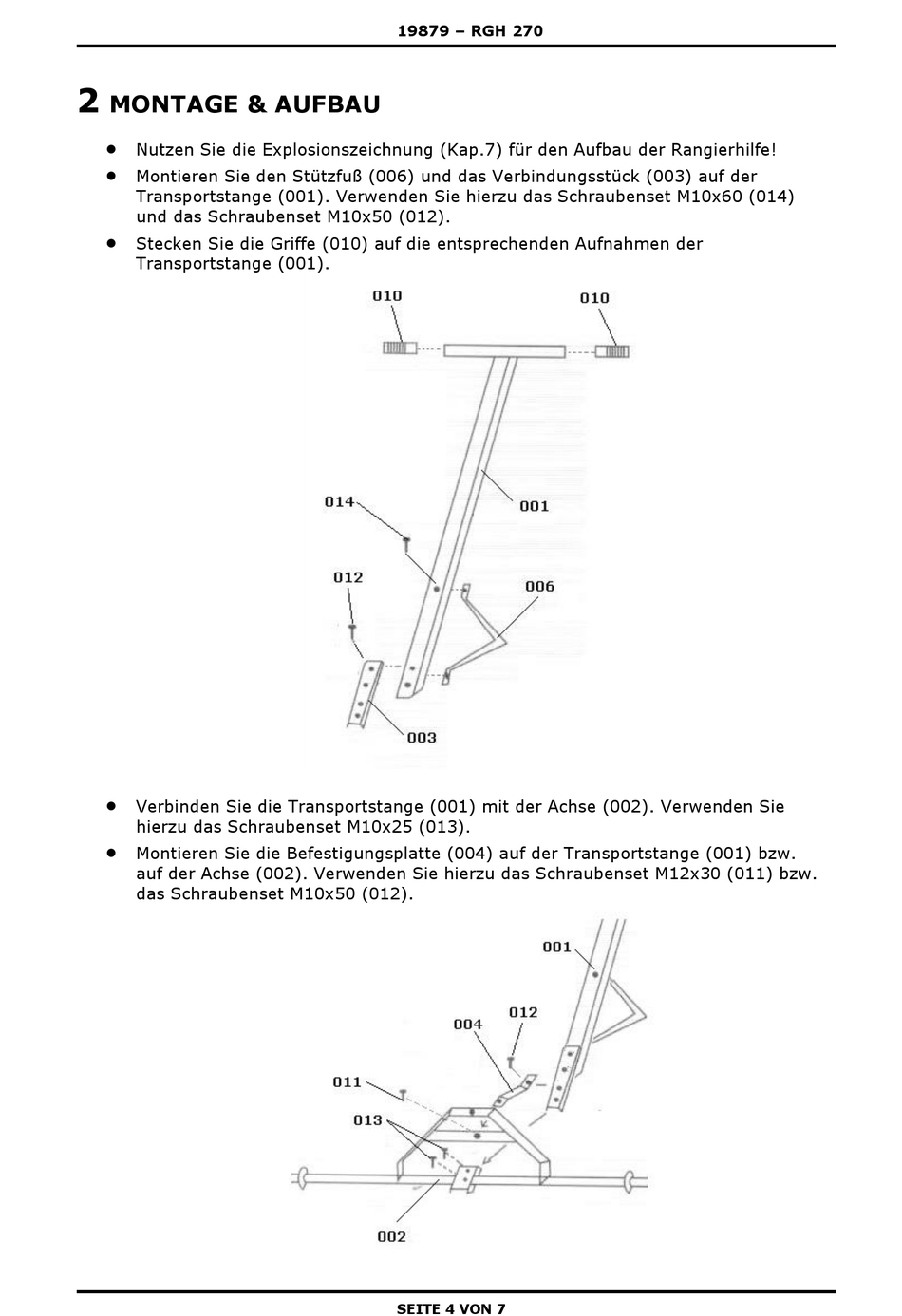

MONTAGE & AUFBAU
Nutzen Sie die Explosionszeichnung (Kap.7) für den Aufbau der Rangierhilfe!
Montieren Sie den Stützfuß (006) und das Verbindungsstück (003) auf der
Transportstange (001). Verwenden Sie hierzu das Schraubenset M10x60 (014)
und das Schraubenset M10x50 (012).
Stecken Sie die Griffe (010) auf die entsprechenden Aufnahmen der
Transportstange (001).
Verbinden Sie die Transportstange (001) mit der Achse (002). Verwenden Sie
hierzu das Schraubenset M10x25 (013).
Montieren Sie die Befestigungsplatte (004) auf der Transportstange (001) bzw.
auf der Achse (002). Verwenden Sie hierzu das Schraubenset M12x30 (011) bzw.
das Schraubenset M10x50 (012).
19879 – RGH 270
SEITE 4 VON 7
