Hebe-Senk-Mechanismus; Hebe-Senk-Mechanismus Einstellen - Atrium Alea Aufbauanleitung

Achtung! Hebe-Senk-Mechanismus aktiviert!
Das Ausschalten oder Einstellen des Hebe-Senk-Mechanismus muss vor
der Montage erfolgen!
Hebe-Senk-Mechanismus ausschalten
1
Demontieren Sie das untere Lager, in dem Sie die Senk-Blechschraube 4,2x32 mittels eines Schrauben-
drehers herausdrehen und das Lager vom Einschubprofil abnehmen.
2
Nehmen Sie den Kunststoffeinsatz aus dem Lager heraus. Dazu drehen Sie vorab die Senkkopfschraube
M3x5 heraus.
3
Montieren Sie das untere Lager wieder an das Einschubprofil.

Hebe-Senk-Mechanismus einstellen

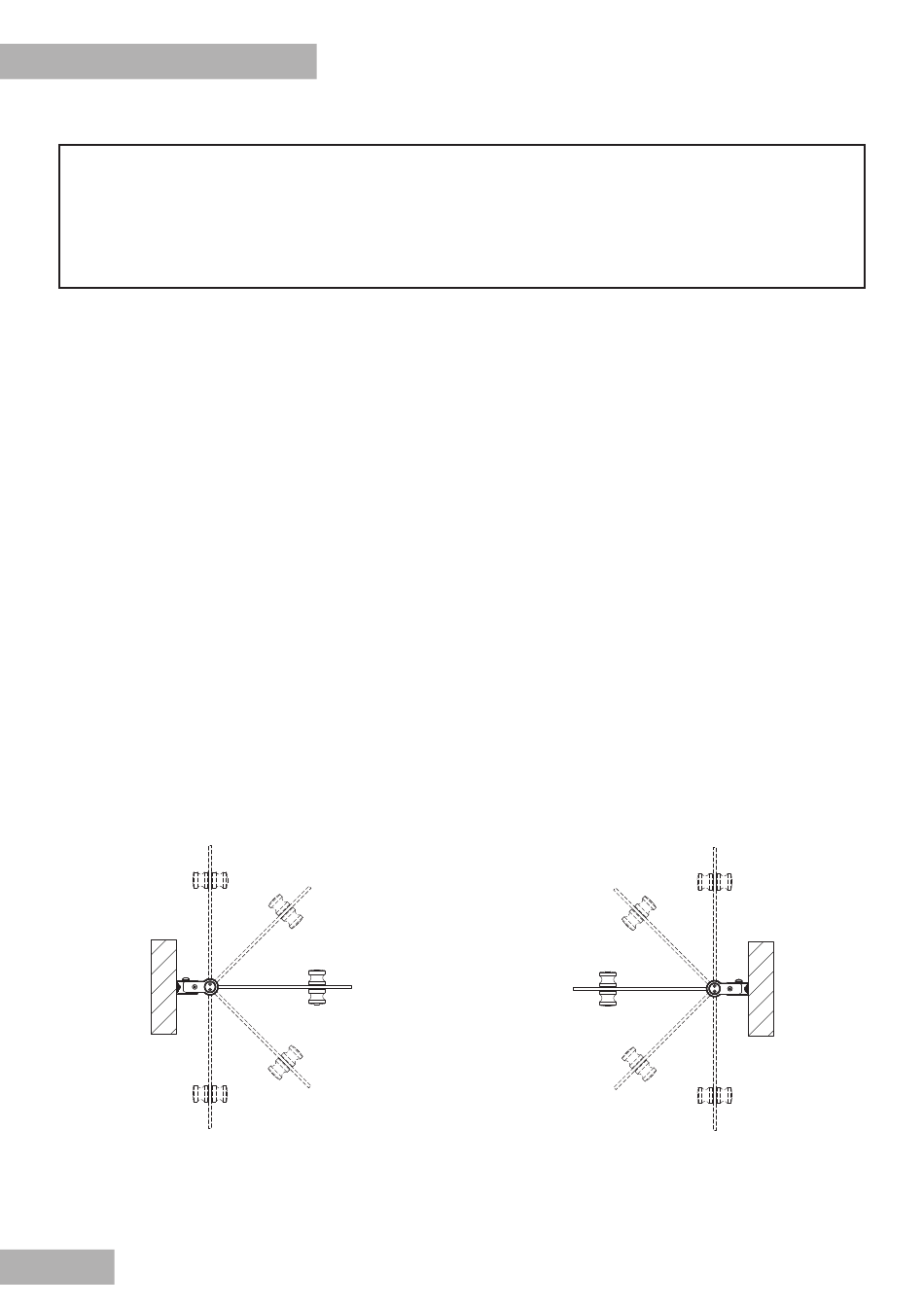

Der Hebe-Senk-Mechanismus ist je nach Einbausituation stufenweise um 45° verstellbar (Abb. unten).
Drehtüren mit dem Hebe-Senk-Mechanismus werden werkseitig in der Position „Mittig 0°" voreinge-
stellt:
Anschlag links
Innen 90°
Außen 90°
6
Alea
Innen 45°
Außen 45°
Innen 45°
Mittig 0°
Außen 45°
Anschlag rechts
Innen 90°
Außen 90°
