LCN-PMI
®
Installationsanleitung
Local Control Network - Gebäudeleittechnik in Perfektion
Passiv-Infrarot Präsenz/Bewegungsmelder
Der LCN-PMI ist ein Infrarot-Bewegungsmelder (Präsenzmelder) für den Innenbereich.
Der LCN-PMI wird am I-Anschluss von LCN-Modulen ab Firmware 1702.. (Feb. 2013)
angeschlossen und automatisch erkannt. Er wirkt auf die Taste B4 (änderbar auf B5-B7)
und sendet ausserdem Binärsensor-Statusmeldungen.
Zusätzlich ist eine LED enthalten, welche erkannte Bewegung durch kurzes Aufblitzen
signalisiert (deaktivierbar).

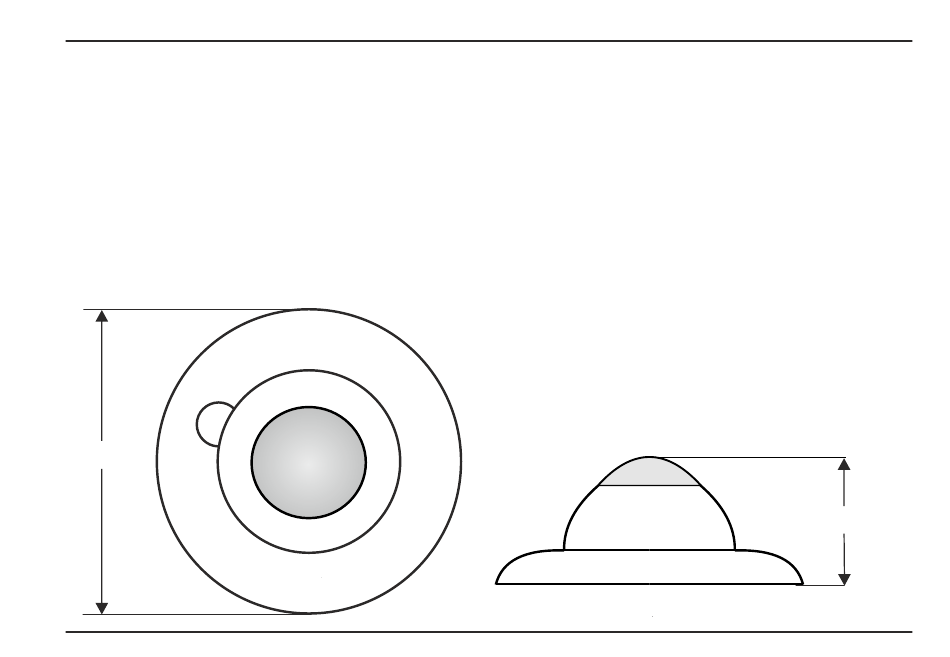

45mm
19mm
Abb. 2
Abb. 1
Alle Abbildungen ca. in Originalgröße.
1
loading

Inhaltszusammenfassung für LCN LCN-PMI

  • Seite 1 Passiv-Infrarot Präsenz/Bewegungsmelder Der LCN-PMI ist ein Infrarot-Bewegungsmelder (Präsenzmelder) für den Innenbereich. Der LCN-PMI wird am I-Anschluss von LCN-Modulen ab Firmware 1702.. (Feb. 2013) angeschlossen und automatisch erkannt. Er wirkt auf die Taste B4 (änderbar auf B5-B7) und sendet ausserdem Binärsensor-Statusmeldungen.
  • Seite 2 & L & L & L DIP-Schalter Montage Die Montage kann auf eine 35mm Lampen-Auslassdose oder direkt auf der Wand erfolgen. Einstellung In der LCN-PRO lässt sich bei Bedarf die Status LED deaktivieren, ausserdem lässt sich die Empfindlichkleit des Sensors verstellen.
  • Seite 3 Der PMI hat viele kleine Erfassungskegel. Durchschreitet ein warmes Objekt 2 Kegel, wird die Präsenz erfasst. Parallel zum LCN-PMI dürfen am I-Anschluss verwendet werden: LCN-GBL* , -TS, -RR*, -GRT, -ULT, -GT2*, -GT4D*, -GT10D*, -GT6L*, -B3I* aber nicht mehr als 5 I- Peripheriegeräte gleichzeitig.
  • Seite 4 Verwendung in ortsfester Installation nach VDE632, VDE637 Schutzart: IP 20, bei Einbau in Unterputzdosen Abmessungen Gehäuse: 45mm Ø x 19mm Technische Angaben und Abbildungen sind unverbindlich. Änderungen vorbehalten. Technische Hotline: 05066 998844 oder www.LCN.eu LCN-PMI D04/2020 ISSENDORFF KG, 31157 Sarstedt...
