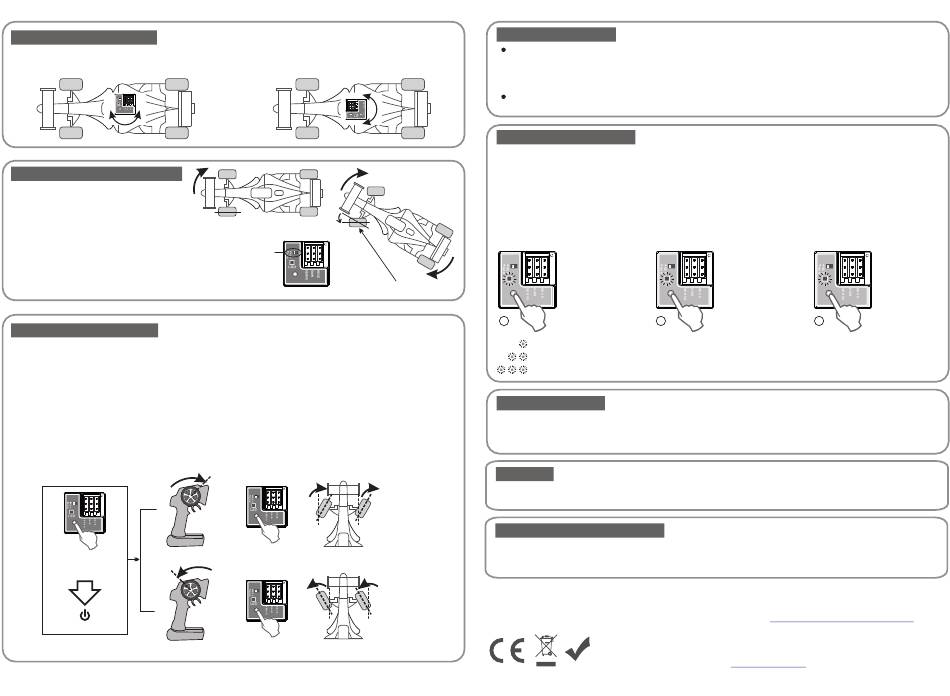

MONTAGE IM FAHRZEUG
Verwenden Sie doppelseitiges Klebeband, um den Gyro im Fahrzeug zu befestigen. Die vom Gyro festgelegte
Drehrichtung kann eine beliebige Richtung innerhalb von 360º relativ zu der vom Gyro gesteuerten Lenkachse sein.
SET
GC-401
GYRO RICHTUNGSSCHALTER
Mit dem Gyro-Richtungsschalter bestim-
men Sie die Gyro-Arbeitsrichtung. Drehen
Sie das Auto nach rechts, die Lenkung
wird sich nach links bewegen. Stellen Sie
sicher,
dass
die
Gyro-Arbeitsrichtung
Stellen Sie den Schalter
korrekt eingestellt da sonst die Funktion
um, wenn Lenkung und
nicht ordnungsgemäß ist.
Auto sich in die gleiche
Richtung bewegen.
SERVOWEG EINSTELLEN
Wird der Sender zum Einstellen der Verstärkung verwendet, können Sie mit der SET-Taste den maximalen Servoweg
einstellen. Schalten Sie den Sender ein, drücken Sie die SET-Taste und schalten Sie den Gyro ein. Nach 1 Sekunde
blinkt die LED kurz grün um in den Einstellmodus zu gelangen. Drehen Sie das Steuerrad nach links oder rechts zum
erwarteten, maximalen Servoweg. Halten Sie diese Position und drücken Sie kurz die SET-Taste. Die rote LED blinkt
einmal und die grüne LED blinkt zweimal, um anzuzeigen, dass die Speicherung in der jeweiligen Richtung erfolgreich
war. Gleicher Vorgang des maximalen Servowegs für die andere Seite. Die rote/grüne LED blinkt gleichzeitig, um anzu-
zeigen, dass die maximale Servowegeinstellung erfolgreich war und geht automatisch in den Neutralpositionszustand.
Um den maximalen Servoweg zu löschen, drücken Sie die SET-Taste und schalten Sie den Gyro ein. Nach 1 Sekunde
blinkt die grüne LED kurz grün, dann kurz loslassen und die Taste wieder 3 Sekunden lang gedrückt halten. Die grüne
LED leuchtet dauerhaft und die rot LED blinkt, um anzuzeigen, dass der Servoweg gelöscht wurde. Danach blinkt die
rote/grüne LED gleichzeitig und geht automatisch in den Neutralpositionszustand.
SET
GC-401
Steuerrad nach rechts
Drücken Sie die SET-
Taste und schalten
Sie gleichzeitig ein.
Power ON
Steuerrad nach links
RECE
GAIN
SERVO
REV
NOR
Bewegen nach rechts
SET
GC-401
Lenkung regelt nach links
SET
GC-401
SET Taste drücken
Programmierung des maximalen
Servoweges.
SET
GC-401
SET Taste drücken
Programmierung des maximalen
Servoweges.
3/4
GAIN EINSTELLUNG
Schalten Sie den Sender und den Empfänger ein. Der GC-401 benötigt 3-5 Sekunden zum Initialisieren, wenn er
eingeschaltet wird. Bewegen Sie das Fahrzeug und das Steuerrad während dieser Initialisierung nicht, sonst wird
der Gyro möglicherweise nicht richtig initialisiert. Sobald der Initialisierungsprozess abgeschlossen ist, leuchtet die
rote LED. Sie können die Effektstärke über den Sender CH3/CH4 einstellen.
Wenn CH3/CH4 nicht angeschlossen ist, kann die Effektstärke über die SET Taste eingestellt werden. Der Vorgang
ist der gleiche wie die Servoweg Einstellung.
GAIN MODUS AUSWAHL
Nachdem Sie die Verstärkung eingestellt haben, können Sie zwischen den verschiedenen Modi wechseln und
verschiedene Modi für verschiedene Rennstrecken auswählen.
Halten Sie nach der Neutralpositionserfassung die SET-Taste gedrückt, bis die rote/grüne LED kurz und gleichzeitig
blinkt, um in den Auswahlmodus zu gelangen.
Drücken Sie die SET Taste, um den Modus auszuwählen: die rote/grüne LED blinken einmal für den L-Modus;
zweimal für S-Modus; dreimal für den H-Modus. Nachdem Sie den gewünschten Modus ausgewählt haben, drücken
und halten Sie die SET Taste zur Bestätigung. Die konstant leuchtende rote LED zeigt an, dass die Einstellung
abgeschlossen ist.
Drücken und halten Sie den
SET Taster für 3 Sekunden
bis die rot/grün LEDs
SET
GC-401
SET
gleichzeitig kurz blinken.
1
2
L Modus: Gut für kleine kurvige Strecken.
S Modus: Standard Modus
H Modus: Hohe Effektstärke, gut für rutschige und große, weite Strecken
SPEZIFIKATIONEN
• Gyro Sensor: Vibrations-Struktur-Gyro
• Betriebsspannung: 4-8.4V
• Stromaufnahme: 25mA
SERVICE
Garantiebedingungen sowie Sicherheitshinweise siehe Beiblatt.
KONFORMITÄTSERKLÄRUNG
Hiermit erklärt der Hersteller, dass sich das Produkt in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen der EU Richtlinien befindet. Die
Konformitätserklärung kann unter www.robitronic.com angefordert werden.
Hersteller / Manufactured by:
SKYRC Technology Co., Ltd.
4/F, Building No.6, Meitai Industry Park, Guanguang South Road, Guihua, Guanlan, Baoan District,
Shenzhen 518110, China T:0755-83860222-830 F:0755-81702090
Robitronic Electronic GmbH
Pfarrgasse 50, 1230 Vienna, Austria, Tel.:+43 (0)1-982 09 20,
RoHS
Fax.: +43 (0)1-98 209 21
Drücken Sie den SET Taster
um den Modus auszuwählen:
die rote/grüne LEDs blinken:
einmal for L Modus;
zweimal for L Modus;
GC-401
SET
GC-401
dreimal for H Modus.
3
• Betriebstemperatur: -10ºC to +45ºC
• Abmessungen: 21.0 x 21.0 x 11.0mm
• Gewicht: 3.6g
Email:info@skyrc.cn I www.skyrc.com
Importeur / Imported by:
www.robitronic.com
4/4
Drücken und halten
Sie den SET Taster
zum Bestätigen.
