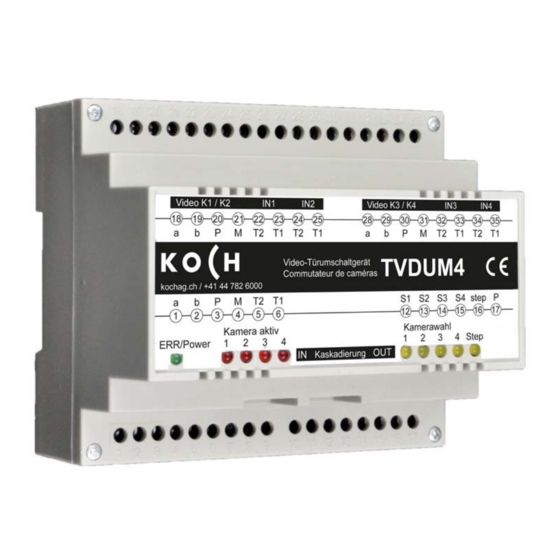

Produktinformation Video-Türumschaltgerät TVDUM2, TVDUM3, TVDUM4 Inhaltsverzeichnis Seite Sicherheitshinweise Technische Daten Montage und Installation Anschlussleitungen Kaskadierung Direktanwahl einer Kamera Taster zum Steppen anschliessen Geräteübersicht Anzeigeelemente Klemmen Inbetriebnahme Programmierungen mit dem Programmierterminal TCSK01 Fehlererkennung und –anzeige Service PI TVDUM 09.15...
Sicherheitshinweise • Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheitsbestimmungen für Starkstrominstallationen zu beachten. • Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vorgenommen werden. Für die Installation von TC:Bus-Anlagen gelten die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen. - getrennte Führung von Starkstrom- und Schwachstromleitungen - Mindestabstand von 10 cm bei gemeinsamer Leitungsführung - Trennstege einsetzen zwischen Stark- und Schwachstromleitungen in gemeinsam...
Kaskadierung Werden mehr als 4 Videobilder benötigt, so kann die Anzahl Videoeingänge durch Kaskadierung erweitert werden. Bei einer Kaskadierung werden Video-Türumschaltgeräte des Typs TVDUM4 mit einem achtpoligen Patchkabel (im Lieferumfang des TVDUM4) miteinander verbunden. Das erste Video-Türumschaltgerät ist das Mastergerät, alle weiteren sind Slavegeräte. Via Patchkabel werden Video- und Datensignale übertragen.
Inbetriebnahme Spannung erst nach vollständiger Installation anschliessen! • T1 und T2 dürfen nicht mit einer anderen Ader verbunden werden. • Beim Anschluss der Video-Adern T1 (-) und T2 (+) ist auf die Polung zu achten. Sollte das Bild nach der Inbetriebnahme verzerren, Gerät abschalten und die Adern für das Videosignal tauschen.
Programmierungen mit dem Programmierterminal TCSK01 Die Programmierung mit dem TCSK01 ist nur für Kamera 1 - 16 möglich. Weitere Kameras mit TC:Bus Konfigurationssoftware STC-C. Funktionen AS-Adresse der Video-Aussensprechstelle 76 # Ser-Nr. # AS # einstellen und sperren Videoeingang Kamera IN mit einer ...
